mapgis操作技巧汇集帖

后勤部长

MapGIS投影变换教程

       概念：投影变换是将当前地图投影坐标转换为另一种投影坐标。它包括坐标系的转换、不同投影系之间的变换以及同一投影系下不同坐标的变换等多种变换。
      功能：单个文件的投影变换、成批文件的投影变换及用户文件投影变换。


      首先，在MapGIS主菜单中选择受用服务-投影变换，进入“MapGIS投影变换系统”，操作都是在投影变换菜单下进行的。

单个文件投影变换：
步骤：
以投影1：1万的标准框为例；用小比例尺标准框的生成方法，默认设置，生成一个1：1万的标准框；
单击“显示”菜单下“设置状态栏坐标显示”命令，在弹出的对话框中，单击“当前图幅参数”，可以看到当前文件的投影参数；
第一步：单击“投影转换”菜单下“MAPGIS文件投影”命令，选择转换线、点或区文件（以线文件为例）；系统弹出“选择文件”对话框，选择线文件，单击“确定”按钮；
第二步：设置文件的TIC点；
TIC点实际上是一些控制点，即用户已知其理论值的点。理论值既可以是大地直角坐标，如公里网值，也可以是地理经纬度；
通过TIC点来确定用户坐标系和投影坐标系的转换关系。在进行文件投影变换时，至少得输入四个TIC点，否则将不进行投影转换 ；
输入方法两种：
①、手工输入编辑；
② 、从文件中导入标准图框系统自动会添加4个TIC点；
第三步：单击“投影转换”菜单下“编辑当前投影参数”命令；在弹出的对话框中，根据实际情况设置文件的当前投影参数，其中“投影中心点经度的”设置方法；
第四步：单击“投影转换”菜单下“设置转换后参数”命令，在弹出的对话框中设置目的投影参数；其中椭球参数、投影中心点经度必须和源参数保持一致；
第五步：单击“投影转换”菜单下“进行投影变换”命令，系统弹出对话框；默认设置，单击“开始转换”按钮，完成单文件的投影变换。同理，依次转换点、线、面文件。
在当前窗口中，单击右键，选择“复位”命令，弹出 “选择文件”对话框，选择转换后新生成的文件，单击“确定”按钮，即可显示投影转换后的文件；在输入编辑中打开投影转换后的文件，在状态栏中可以看到文件的坐标已变成大地坐标。


成批文件投影变换：
成批文件的投影转换与单个文件的投影转换类似。
注意点：
   ①、若多个文件的投影参数不一致，则在进行转换前，需先设置好各自投影参数；
   ②、若部分文件的投影参数相同，可利用“投影转换”菜单下“文件间拷贝投影参数”命令直接拷贝，参数设置完毕并保存后，先关闭所有文件，然后进行成批文件投影转换；
   ③、成批文件投影转换前，应线设置各文件的TIC点；
   ④、成批投影是直接覆盖投影，故投影前一定要先将数据备份好。
   ⑤、成批文件的投影变换时，应关闭所有的文件；
单击“投影转换”菜单下“成批文件投影转换”命令，系统弹出“成批文件投影转换”对话框；
若“按输入文件”，单击“投影文件/目录”按钮，选择所有文件；若“按输入目录”，则在“投影文件/目录”按钮后的输入框中输入“…..成批文件投影*.*”格式，即“文件地址”+“*.*”；
单击“当前投影参数”按钮，设置文件转换前参数；
单击“结果投影参数”按钮，设置文件转换后参数；
单击“开始投影”按钮，系统自动对所有文件进行投影转换。

后勤部长

MapGIS地图库管理

一、新建图库步骤：
1、设置系统环境，将工作目录设至需要入库的图形所在的文件夹目录。
2、在MapGIS主菜单中选择库管理-地图库管理，进入MapGIS图库管理子系统。
3、选择菜单文件-新建图库，进入“新建图库分幅方式指定页”对话框，选择分幅方式，如果选择“等经纬的梯形分幅”，点击下一步则进入“等经纬的梯形分幅图库索引生成参数设置页”对话框。
4、在对话框中设置起点坐标、图幅高宽、图幅数、原图比例尺，单击“图库数据投影参数设置” 按钮，进入“输入投影参数”对话框。
5、在对话框中设置坐标系类型、投影类型、比例尺分母、坐标单位、投影带类型、投影带序号等，设置完成后单击确定返回。
6、再次单击确定完成。
二、图幅管理：
1、选择菜单图幅管理-图库层类管理器，进入“图库层类维护管理器”对话框，对库中层类进行新建、删除、移动、开关等操作。
2、单击“图幅管理”菜单下“图幅批量入库”命令，系统弹出“图幅自动入库设置”对话框；单击“确定”按钮，则文件批量入库自动完成，同时弹出“文件入库信息”文本文件。
3、入库完成后，单击鼠标右键，在弹出的快捷菜单中，选择“图形显示”命令，显示文件入库后的结果。
图库接边，地图的无缝拼接：
1、选择菜单接边处理-设置当前图库接边参数，在弹出的对话框中设置接边带宽度、接边容忍度、接边衰减系数。
2、选择接边条启动接边过程，然后鼠标左键单击要进行接边处理的相邻图幅公共图廓线，系统弹出要进行接边处理的图层。
3、选择合适的接边方式 (线/弧段半自动接边等)，然后分别单击公共图廓线两侧待接边的线或弧段，系统会提示是否将两根线对接，确定无误，单击“是”按钮。
4、利用“数据编辑”菜单下的功能进行编辑处理。
5、单击“接边处理”菜单下“保存接边修改数据”，接边完成。
6、单击“接边处理”菜单下“取消接边条，终止接边处理”。
注意点：
  ①、将系统工作目录设置成即将要入库的文件所在的地址目录，；
  ②、新建图库的投影参数要和即将入库的图形文件的投影参数保持一致；
  ③、属性结构相同的文件只入一层，属性结构不同的文件单独入一层；
  ④、新建图层的排列顺序应为面、线、点，防止面的覆盖；

后勤部长

MapGIS相近地物区标注

       在设置图形参数时，经常会遇到例如这样的情况：水系包括河流、滩涂、坑塘、水库等，需要用完全相同的填充图案表示，此时，一部分水系就需要用如图所示标注来加以区别。如二调和规划修编等制图规范都有要求。
        这些标注除了用子图表示，还可以利用MapGIS中编辑子系统的lable点处理方法来完成，具体步骤如下：
第一步：当然是将原始文件备份。
第二步：将文件中不需要此标注的区全部删除，保存为“标注区.wp”。
第三步：选择“其它”菜单的“生成lable点文件”，保存为“圆.wt”。
第四步：
1、在“工具箱”中的点选项卡中点击“统改点参数”工具，弹出“选择点参数类型”对话框；
2、选择“圆”选项确定，进入“圆参数设置”对话框；
3、在对话框中设置替换结果参数（特别注意“圆填充”选择“填充圆”，“填充颜色”一般为白色，其他选项视情况而定）。
4、确定完成。
第五步：
1、勾选“标注区.wp”处于编辑状态，新建一个字段名为“标注字”，利用文件中的参数或者属性将“标注字”中的属性设置为“库”、“滩”、“塘”等与实际水系相对应的属性；
2、选择“区编辑”菜单下“自动区标注”，弹出对话框；
3、在对话框中设置：“字段选择”为“标注字”，“区标注方法”为“单字段”，并且选中“处理整个区工作区”；
4、确定并保存为“字.wt”。
第六步：进一步进行整饰；
1、利用工具箱“统改点参数”工具进一步设置圆和字的大小参数；
2、单击“其他”菜单下“整图变换”中“键盘输入参数”，在弹出的对话框中设置XY位移进行点参数变化，来达到圆和字位置对应整齐。

后勤部长

MapGIS误差校正方法


一、自动误差校正
全自动误差校正的基本原理：
系统自动采集实际控制点和理论控制点的坐标值，并计算出实际控制点的误差系数，根据所得到的误差系数来依次校正点、线、面文件。
误差校正需要三类文件：
    ①、实际控制点文件：用点型或线型矢量化图像上的“+”字格网得到；
    ②、理论控制点文件：根据文件的投影参数、比例尺、坐标系等在“投影变化”模块中所建立的一个相同大小的标准图框；
    ③、待校正的点、线、面文件；
单击“文件”菜单下的“打开文件”命令，将“全自动误差校正”所需的三类文件打开，可以看到矢量化的文件已偏移黑色的理论框；
第一步，单击“控制点”菜单下“设置控制点参数”命令，在弹出的对话框中，“采集数据值类型”选择“实际值”；
第二步：单击“控制点”菜单下“选择采集文件”命令，选择采集文件；
第三步：单击“控制点”菜单下“自动采集控制点”命令，系统会提示“是否新建控制点文件”，单击“是”；
第四步，单击“控制点”菜单下“设置控制点参数”命令；在弹出的对话框中，“采集数据值类型”选择“理论值”；
第五步：单击“控制点”菜单下“选择采集文件”命令，选择采集文件；
第六步：单击“控制点”菜单下“自动采集控制点”命令，系统会弹出“理论值和实际值匹配定位框”，单击“确定”；
第七步：单击“数据校正”菜单下“线文件校正转换”命令，系统弹出“选择转换文件”对话框，选择文件，单击“确定”按钮；
依照此方法依次校正点、线、面文件。
校正完成后，在当前的窗口中，单击鼠标右键，选择“复位”命令，弹出“选择文件名”对话框；
选中校正后的三个新的文件，以及采集文件，单击“确定”按钮，即可看到校正后的结果，可以和校正前对比看看；保存校正后的结果文件完成。
二、   交互 式误差校正
适用于所选控制点较少，误差校正精度要求不高的图形。
交互式误差校正流程：
1、打开文件：打开需要校正的点文件、线文件和面文件。
2、打开控制点 ，若找不到该文件，只需键入文件名创建一个即可。
3、设置控制点参数 （将“采集实际值时是否同时输入理论值”选中（打“√”）即可 ）。
4、选择采集文件：通过该功能告诉系统采集哪个文件的控制点。
5、添加校正控制点 ：采集图形中控制点的实际值，同时输入理论值。
6、修改控制点：该功能用来修改参数有误的控制点。
7、文件校正：在数据校正菜单下选择对应类型的文件校正转换。
注：校正结果文件是一些自动命名的临时文件，一定要另外换名保存一下。

后勤部长

Mapgis工程裁剪

MapGIS工程裁剪是在编辑子系统环境中进行的，具体步骤如下：
第一步：新建一个完整的“工程裁剪框”区文件（注意这里的裁剪框不是线或者仅弧段围成的框，而是一个完整的区）。
第二步：选中裁剪框区文件，右键“保存项目”并“删除项目”。
第三步：单击“其它”菜单下的“工程裁剪”命令，系统弹出一对话框， “选择裁剪文件的存放目录”后，单击“确定”按钮。（注意：裁剪后的结果文件不要和原文件存在同一个文件夹下，否则结果文件会将原文件覆盖掉。）
第四步：系统弹出“工程裁剪”对话框。
1、单击“添加”、“删除”、“重新排序”等按钮，并选中将进行裁剪的文件；
2、选择裁剪类型为“内裁”或“外裁”；
3、若空间拓扑关系正确，裁剪方式为“拓扑裁剪”，不正确裁剪方式为“制图裁剪”；
4、裁剪后的工程重新命名；
5、单击“参数应用”按钮；
6、单击“装入裁剪框”按钮，将第一步做的区文件装入；
7、单击“开始裁剪”按钮即可，裁剪后的文件会在右下角的窗口中显示。

后勤部长

Mapgis属性与Excel表格转换


Mapgis属性导出Excel表格步骤说明如下：
第一步：当然是进入GIS属性管理子系统。
第二步：进入后点击文件菜单，在下拉菜单中点击导出。
第三步：弹出的“导出内部数据”对话框中装入想要导出属性的文件，在“数据源”处选择“EXCEL FILES”，然后再点击后面的加号进入第四步。
第四步：在第四步中让“EXCEL FILES”高亮，然后点击“配置”按钮。
第五步：在弹出的对话框中点击“选择工作簿”。
第六步：在弹出的对话框“选择工作簿”中，选中你准备好的Excel文件。
第七步：在第六步设置好了之后，一直点击“确定”，到第七步的对话框，点击“导出”。
完成：在对话框弹出“导出成功”后，属性导出过程完成。
Excel表格转换成Mapgis的*.wb文件步骤说明如下：
方法一：
第一步：仍然是进入GIS属性管理子系统。
第二步：进入后点击文件菜单，在下拉菜单中点击导入。
第三步：弹出的“导入外部数据”对话框中，在“数据源”处选择“EXCSL FILES”，然后再点击后面的加号进入第四步。
第四步：在第四步中让“EXCEL FILES”高亮，然后点击“配置”按钮。
第五步：在弹出的对话框中点击“选择工作簿”。
第六步：在弹出的对话框“选择工作簿”中，选中准备转换的Excel文件。
第七步：在第六步设置好了之后，一直点击“确定”，到第七步的对话框，点击“导入”。
过程完成。
方法二：
第一步：找到安装目录文件下program中的xlstowb.exe可执行文件。
第二步：双击打开该文件。
第三步：在弹出的对话框中找到并选中准备的Excel文件。
第四步：单击“转换或合并”按钮，系统将Excel表格转换为wb文件，并保存在Excel表格所在的文件夹下。

xmh999

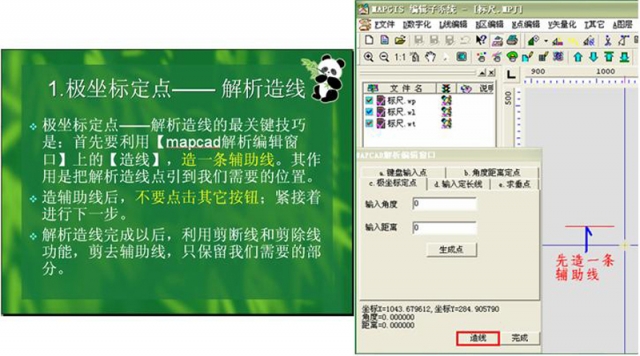

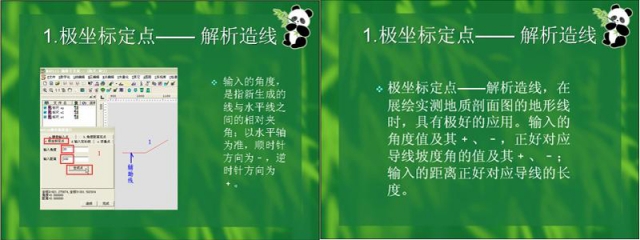

极坐标定点——解析造线及其应用

wangyu

这样的帖子能学到更多的东西，顶起。。。

wangyu

Mapgis比例尺问题
Mapgis比例尺是个简单而又许多人甚至是大虾们搞不懂的问题，现介绍如下：
Mapgis内部默认比例尺为1：1000，即1mm代表1m，就是说输出时页面设置中X、Y比例均为1时，表示的是比例尺为1：1000；
假设需要比例尺为1：50000，即缩小50倍，则X、Y比例均设为0.02即可。
下面用公式说明：所需输出比例尺假设为1：a，则欲求X、Y比例均为b，则由1*b/1000=1：a，得到b=1000/a，即X、Y比例均设为b即可。
在MAPGIS投影坐标类型中，有五种坐标类型：
1.用户自定义也称设备坐标（以毫米为单位），
2.地理坐标系（以度或度分秒为单位），
3.大地坐标系（以米为单位），
4.平面直角坐标系（以米为单位），
5.地心大地直角。
进行设备坐标转换到地理坐标的方法：
第一步：启动投影变换系统。
第二步：打开需要转换的点（线，面）文件。（菜单：文件/打开文件）
第三步：编辑投影参数和TIC点；选择转换文件（菜单：投影转换/MAPGIS文件投影/选转换点（线，面）文件。）；编辑TIC点（菜单：投影转换/当前文件TIC点/输入TIC点。注意：理伦值类型设为地理坐标系，以度或度分秒为单位）；编辑当前投影参数（菜单：投影转换/编辑当前投影参数。注：当前投影坐标类型选择为用户自定义，坐标单位：毫米，比例尺母：1）；编辑结果投参数（菜单：投影转换/设置转换后的参数。注：当前投影坐标系类型选择为地埋坐标系，坐标单位：度或度分秒）。
第四步：进行投影转换（菜单：投影转换/进行投影投影转换）。

如丝细雨

:)太好了谢谢
