mapgis操作技巧汇集帖

专注地信

很多实用MAPGIS的用户不理解“图形造区”和“手工造区”的区别：
MAPGIS6.X版本中“图形造区”与MAPGIS6.X版本“手工造区”有什么区别？
从出图方面上看，“手工造区”与“图形造区”都将某一区域添上适当的颜色，效果是一样的；从拓朴结构上说，“手工造区”中的区是不具有拓朴结构，即弧段仍没有封闭，而“图形造区”中的区是具有拓朴结构，即弧段已封闭，故“图形造区”在拓朴结构方面比较严格，适用深层次的空间分析。以上二点，是它们的比较，希望对广大用户有帮助。

专注地信

如何将区的属性赋到它所包含的点、线文件上？
MAPGIS中，可以通过空间叠加的方法将区属性附到它所包含的点、线文件上。具体做法如下：在空间分析子系统中，装人点文件和区文件，选择“空间分析”菜单下的“点空间分析”―“点对区判别分析”即可将区属性附在他所包含的点上。同理，在空间分析子系统中，装入线文件和区文件，选择“空间分析”菜单下的“线空间分析”―“线对区判别分析”即可将区属性附在他所包含的线上。

专注地信

补充出现飞点解决的办法：
在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象。出现飞点后，可以在输人编辑中利用“部分存文件”的功能去除飞点。判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致。如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止。

专注地信

有会员反应，字库里面没有的字或者生僻字输入不进去：
在地名用字中,生僻字很多,要输入的注记,计算机字库里往往没有。操作方法如下:
(1) 先在符号库里造出用白色线及输入白色区域的矩形子图来,用此子图来压盖注记多余的笔划。
(2) 输入2 或3 个含有新字内容的字,用白色子图符号压盖不需要部分,然后所需部分再组成新字。

后勤部长

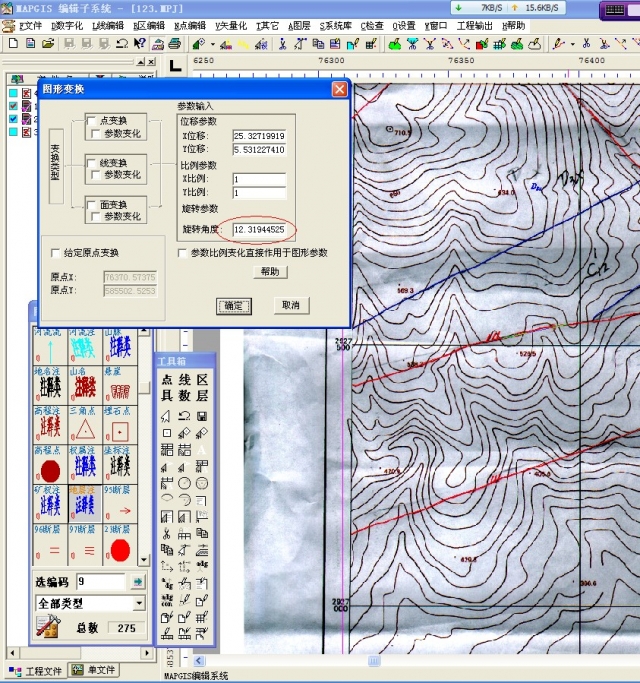

不用其他辅助软件，mapgis也可以量取角度，有两种方法
第一种，利用造子图功能，修改子图参数读取角度

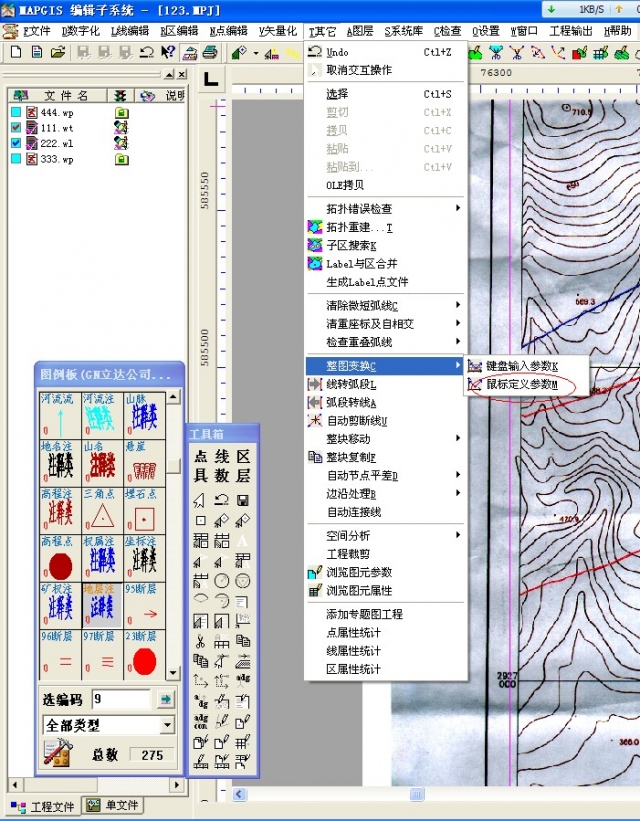

第二种，利用

嘿嘿，大家还有更好的方法，也在此贴回复咯！

后勤部长

利用结点平差可以使区封闭。在自动剪断线之前，首先选择“设置系统参数”选项单

注意：自动结点平差时应正确设置“结点搜索半径”。半径过大，会使相邻结点掇合一起造成乱线的现象。反之，半径过小，起不到节点平差作用。

kaka456

在一些大的图中的局部 拓扑造区
可将要造区的线复制出来
改个名 再添加到图中
删掉不要的
再造区:D:D

后勤部长

在MapGIS中生成图框可以分为小比例尺的标准框、小比例尺的非标准框、大比例尺的标准框和大比例尺的非标准框

小比例尺的标准框：
以1：1万为例，其他小比例尺的标准框生成方法类似；
单击“系列标准图框”菜单下 “生成1：1万图框”命令，系统弹出“1：1万图框”对话框，输入起始经纬度，单击“确定” ；
单击“椭球参数”，可以设置相应的椭球参数；
系统弹出“图框参数输入”对话框，默认设置，单击“确定”按钮，弹出“输入接图表内容”对话框，默认设置，单击“确定” ；
系统自动投影生成“1：1万”标准图框。
小比例尺的非标准框：
单击“投影变换”菜单下“绘制投影经纬网”命令，系统弹出“参数输入”对话框，分别输入起始经纬度和间隔等参数；
单击“角度单位”按钮，坐标单位要和输入的起始经纬度的单位保持一致，这里设置为“度分秒”；
单击“投影参数”按钮，设置图框投影参数，这里默认设置，其中“投影中心点经度”设置方法：由比例尺为“1：10万”知道，图框的投影带类型为6度分带，由起始经度为“1170000”，查阅“帮助”中 的“6度分带表”可知，图框的中央经线恰好为“1170000”；
设置好“角度单位”、“投影参数”、起始经纬度、经纬线间隔、经纬线点密度等参数后，单击“绘经纬网”或者“绘公里网”单选按钮，然后单击“确定”按钮；
系统弹出如右图所示对话框，默认设置，单击“确定”按钮；
系统自动投影生成“1：10万”非标准图框，单击右键选择“复位”命令，选择显示点、线文件，“确定”即可。
大比例尺的标准框：
以1：2000为例，其他大比例尺的标准框生成方法类似；
单击“系列标准图框”菜单下“生成1：2000图框”命令，弹出“1：2000图框”，默认设置，单击“确定”按钮，即可生成1：2000标准图框。
大比例尺的非标准框：
以1：2000为例，其他大比例尺的非标准框生成方法类似；
单击“系列标准图框”菜单下“生成1：2000图框”命令，弹出“1：2000图框”；
矩形分幅方法选择任意矩形分幅；设置起始公里值、 结束公里值、公里值间隔后，单击“确定”按钮，即可生成1：2000非标准。

后勤部长

在MapGIS中标准分幅的影像校正：

单击“文件”菜单下的“打开影像”命令，打开待校正的标准分幅的栅格影像；
第一步： 单击“镶嵌融合/DRG生产”菜单下的“图幅生成控制点”命令，系统弹出“图幅生成控制点”对话框：
①、单击“输入图幅信息”按钮，弹出如图所示的对话框，输入图幅号，单击“确定”；
②、依次确定四个内图廓点：单击“左上角”单选按钮，然后单击标准图幅中相应的内图廓交叉点，余者依次类推；
③、单击“生成GCP”按钮；
第二步：单击“镶嵌融合/DRG生产”菜单下的“顺序修改控制点”命令，依次调整每个控制点的位置，并按“空格键”确认修改；
第三步：单击“镶嵌融合/DRG生产”菜单下的“逐格网校正”命令，保存校正后的结果文件，单击“确定”按钮即可。
非标准分幅的影像校正：
单击“文件”菜单下的“打开影像”命令，打开待校正的非标准影像；
第一步：单击“镶嵌融合”菜单下“打开参照文件/参照线文件”命令；
第二步：单击“镶嵌融合”菜单下“删除所有控制点”命令；
第三步：单击“镶嵌融合”菜单下“添加控制点”命令，依次添加至少四个控制点；
添加方法：分别单击左边影像内一点和右边线文件中相应的点，并分别按“空格键”确认，系统会弹出提示对话框，单击“是”按钮，系统会自动添加一控制点；
第四步：单击“镶嵌融合”菜单下“校正预览”命令；
第五步：单击“镶嵌融合”菜单下“影像校正”命令，并保存校正结果。

后勤部长

MapGIS之区属性赋值到它所包含的点、线文件中

具体做法如下：
1、将区属性附在他所包含的点上：在空间分析子系统中，装人点文件和区文件，选择“空间分析”菜单下的“点空间分析”―“点对区判别分析”，即可完成操作。
2、将区属性附在他所包含的线上：在空间分析子系统中，装入线文件和区文件，选择“空间分析”菜单下的“线空间分析”―“线对区判别分析”，即可完成操作。
