主要讲三部分内容： 1、等高线自动赋值；2、DTM分析；3、系统自带数据演示 一、等高线自动赋值（演示数据为附带的“数据”文件夹中的“KU6_3.WL”） 1、

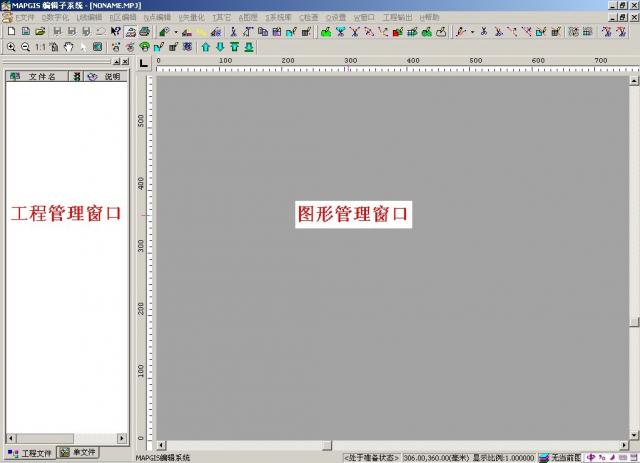

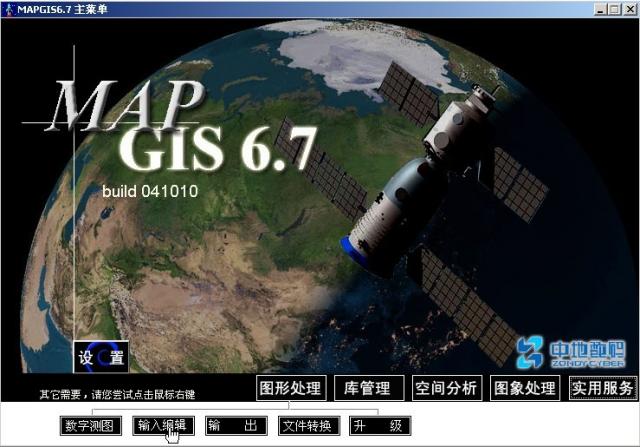

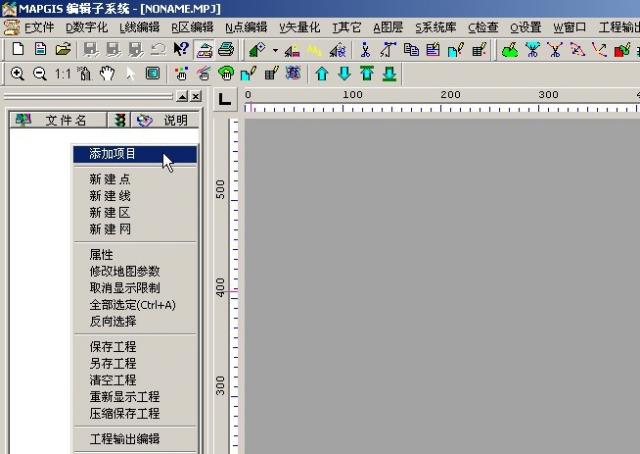

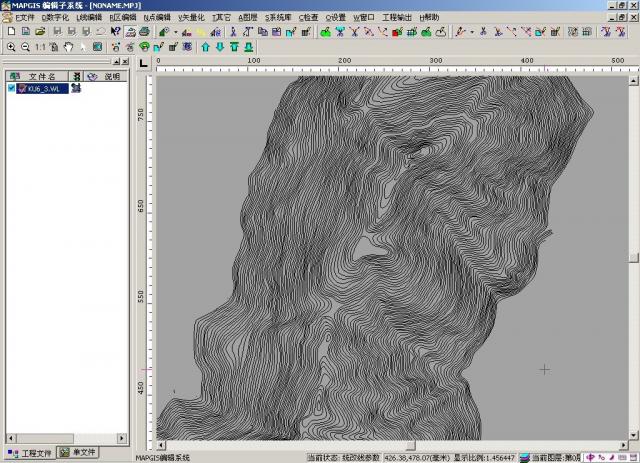

单击系统主界面中“图形处理”菜单下的“输入编辑”子系统，如图1； 图1 新建一个空的工程，如图2，左边的窗口为“工程管理窗口，右边的为“图形管理窗口”； 图2 2、在左边的“工程管理窗口”中单击右键，弹出快捷菜单，单击“添加项目”命令，如图3； 图3 则系统弹出对话框，选择演示数据“KU6_3.WL”，如图4； 图4 然后单击“打开”按钮，将“KU6_3.WL”线文件装入当前的工程中，如图5； 图5 3、单击“线编辑”菜单下“参数编辑”命令中的“编辑线属性结构”命令，如图6； 图6 则系统弹出“编辑属性结构”对话框，给“KU6_3.WL”线文件添加一“高程”属性字段，如图7； 图7
4、单击“矢量化”菜单下的“高程自动赋值”命令，如图8；

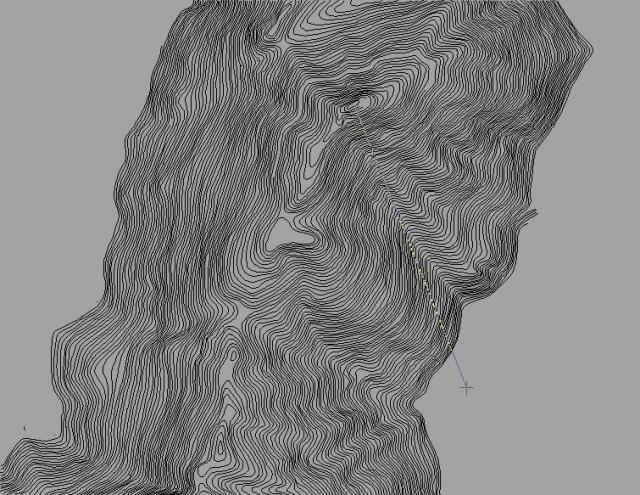

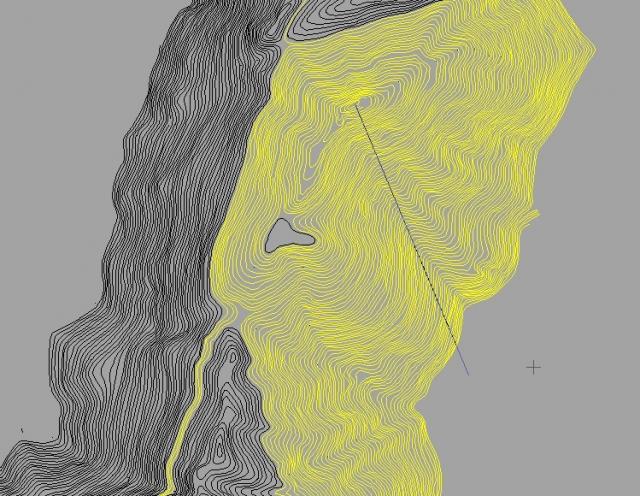

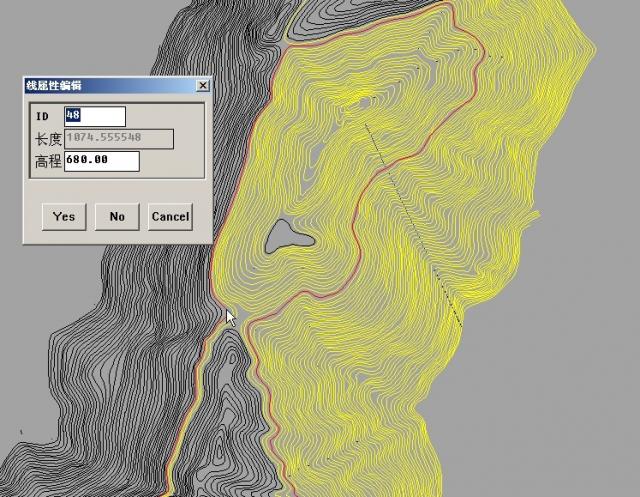

图8 然后将鼠标放在等高线的中央，按住左键拖动，如图9所示； 图9 然后再次单击左键，则系统会弹出“高程增量设置”对话框，假设当前的高程值为1000，高程距为-10（可以知道这个生成的地形应该为一山峰），如图10； 图10 然后单击“确定”按钮，即可实现等高线自动赋值，结果如图11； 图11 剩余部分的等高线（即上图中黑色的等高线）赋值的方法如下：先通过查询属性，查询如图中红色所示的线的高程值，知道为680，如图12；

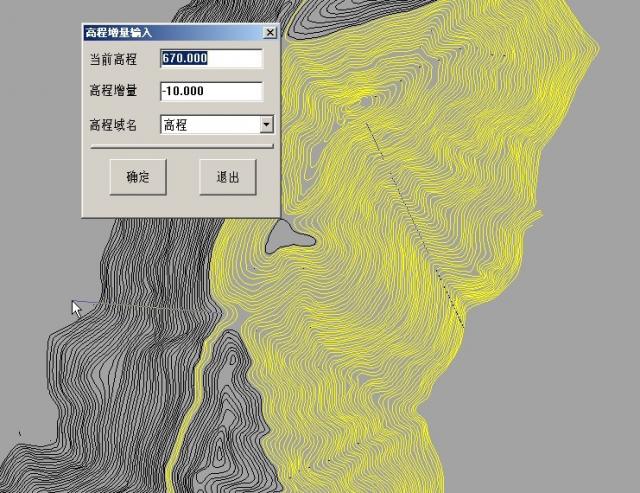

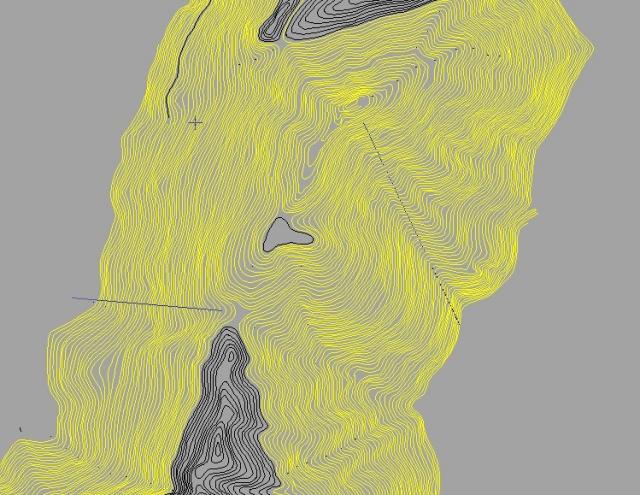

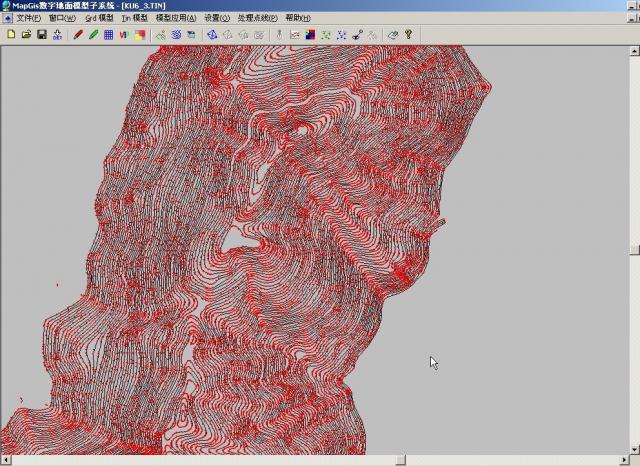

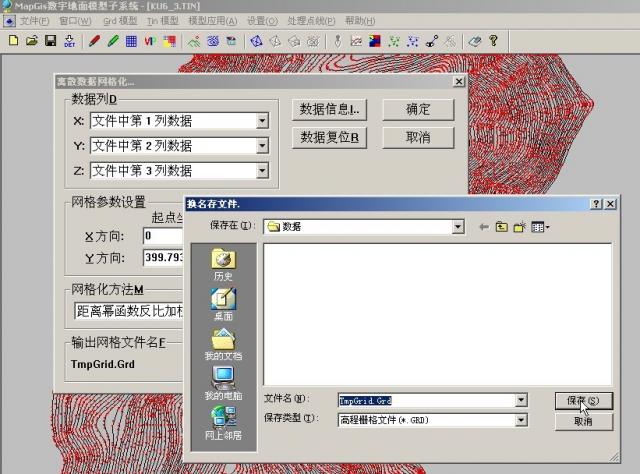

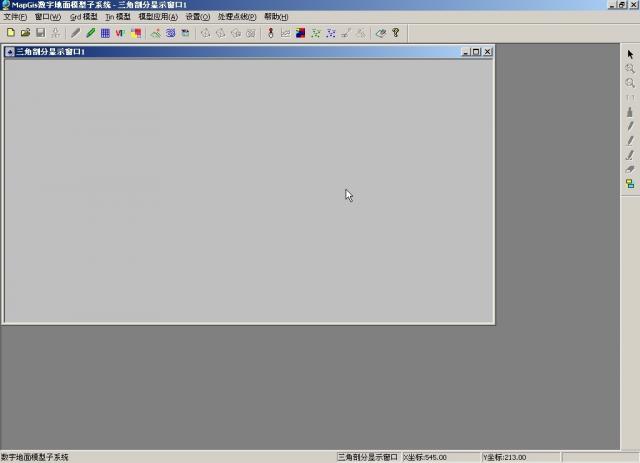

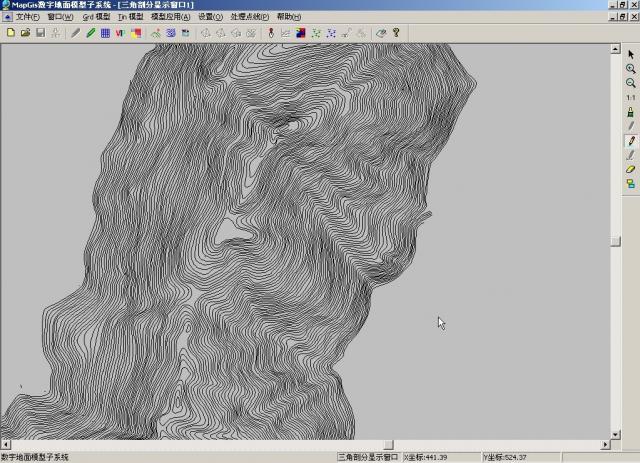

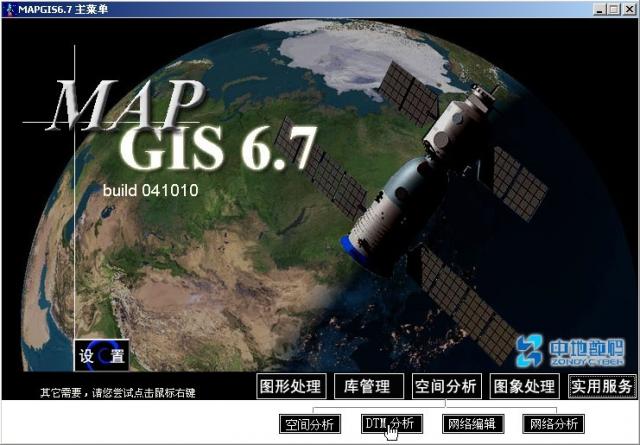

图12 则其左侧的线就可以推断出其当前的高程值为670，所以通过“矢量化”菜单下的“高程自动赋值”命令，即可实现左侧部分的等高线赋值情况，如图13； 图13 赋值后的结果如图14； 图14 剩下的部分依照类似的方法，实现等高线自动赋值； 这时每个等高线就都具备了高程值，可以通过查阅线的属性来查看，如果个别线没有高程值，则可以手工输入正确的值即可；最后要记得保存赋值后的等高线文件； 二、DTM分析 1、单击系统主界面中“空间分析”菜单下的“DTM分析”子系统，如图15； 图15 系统弹出DTM分析子系统，如图16； 图16 2、单击“文件”菜单下的“打开数据文件/线数据文件”命令，如图17； 图17 则系统弹出打开文件对话框，找到等高线赋值后的文件“KU6_3.WL”，如图18； 图18 然后单击“打开”按钮，将“KU6_3.WL”打开，结果如图19； 图20 3、单击“处理点线”菜单下的“线数据高程点提取”命令，如图21； 图21 则系统弹出“设置线抽稀点参数”对话框，如图22； 图22 其中，“抽稀提点”参数越小，则在等高线上提取的高程点就会越多，则后面生成的GRD数据的精度就会越高，则生成三维地形后，对实际的地形拟合也就越精确； 需注意的是“线属性高程数据域”要选择高程值所在的字段； 设置好各项参数后，单击“确定”按钮，提点后的结果如图23； 图23 4、单击“GRD模型”菜单下的“离散数据网格化”命令，如图24； 图24 系统弹出“离散数据网格化”对话框，如图25 图25 然后单击对话框中的“文件换名”按钮，系统会弹出一保存文件的对话框，如图26； 图26 单击“保存”按钮，则生成的文件的路径就会在对话框的底部显示出来，如图27；

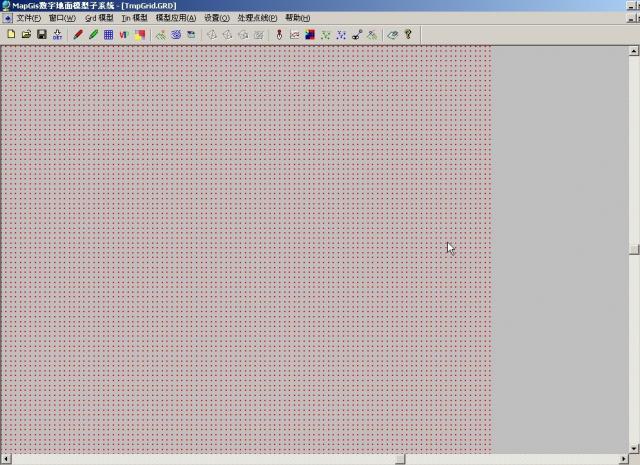

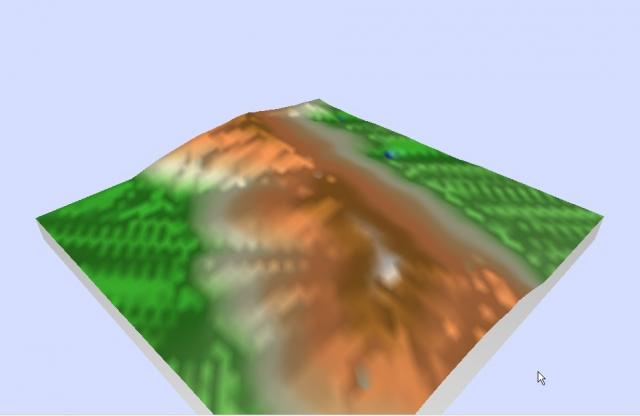

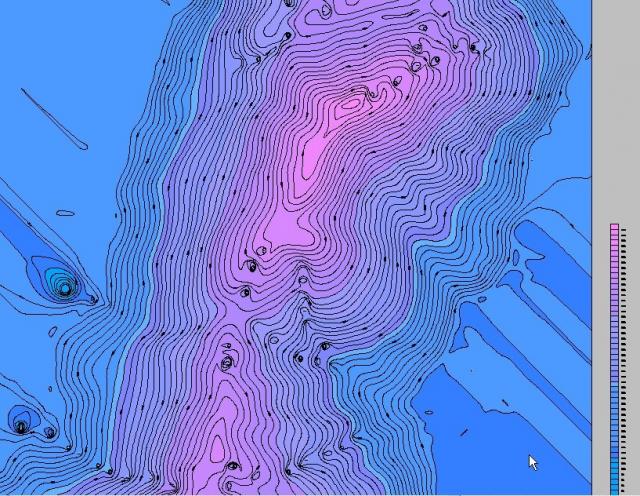

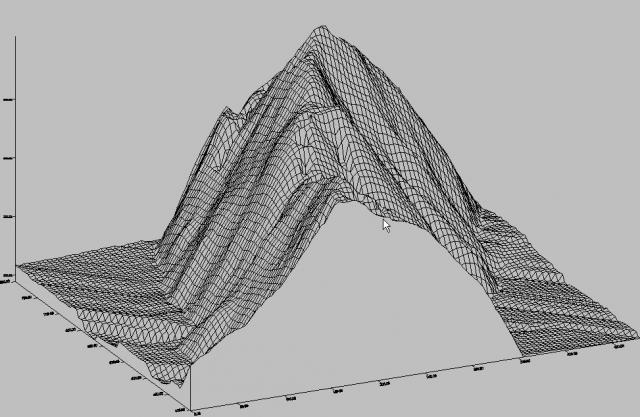

图27 然后单击“确定”按钮，即可生成GRD数据； 5、单击“文件”菜单下的“打开三角剖分文件”命令，如图28； 图28 系统弹出打开文件对话框，如图29； 图29 选中上一步生成的“TmpGrid.GRD”，单击“打开”按钮，结果如图30； 图30 6、接下来，有四条独立的途径可以走，分别如下： ①、格网立体图绘制：单击“Grd模型”菜单下的“格网立体图绘制”命令，如图31； 图31 系统弹出如下对话框，如图32： 图32 单击“确定”按钮即可，生成的结果图，如图33； 图33 这里结果是点、线、面文件，可以保存修改并打印输出，保存后关闭结果； ②、平面等值线图的绘制：单击“Grd模型”菜单下的“平面等值线图的绘制”命令，如图34； 图34 则系统会弹出“设置等值线参数”对话框，如图35； 图35 下面一次来说明上图35中标注的7个地方的作用： 在图35中，将标注为“1”处的“等值线套区”打“√”，将标注为“4”处的“等值线光滑处理”打“√”，并将光滑度选择为“高程度”； 在图35中，单击标注为“2”处的“等值层值”按钮，系统会弹出一对话框，如图36； 图36 这里我们可以修改高程值之间的间隔，比如将上图中的“步长增”改为20，这是要单击“更新当前分段”按钮，否则修改无效，然后单击“确定”按钮； 在图35中，单击标注为“3”处的“线参数”按钮，系统将弹出修改线参数对话框，以供我们修改结果文件的线型，如图37； 图37 在图35中，双击标注“6”处的颜色，系统弹出颜色表，如图38，以供我们修改相应等高线的颜色，不过一般情况下默认就可以了； 图38 在图35中，双击标注“7”处的“Yes”或“No”，来决定是否将对应该等高线的高程值标注出来； 在图35中，将标注“5”处的“制图幅面”改为“原始数据范围”； 最后单击图35中的“确定”按钮，即可生成等值线图，结果如图39，保存后关闭结果； 图39 ③、彩色等值立体图绘制：单击“Grd模型”下的“彩色等值立体图绘制”，如图40； 图40 系统弹出参数设置对话框，如图41； 图41 单击“等值图参数设置”按钮，则系统有弹出一对话框，如图42； 图42 在“等值线套区”前打“√”，单击“确定”按钮，返回图41所示的对话框，并单击该对话框中的“确认”按钮，则生成结果文件，如图43，保存后关闭结果； 图43 ④、单击“窗口”菜单下的“新建三维窗口”，如图44； 图44 则系统会直接生成三维的立体模型，如图45； 图45 然后在当前窗口里，单击右键，在弹出的快捷菜单中选择“图形旋转”，如图46，可以实现绕X、Y、Z轴选择立体模型； 而且还可以实现三维模型的漫游飞行； 图46 三、系统自带演示数据（安装MAPGIS时，将所有的选项都选中，则在MAPGIS的安装文件夹下“D:\mapgis67\sample\image\flydata”会有该演示数据） 1、
打开DTM分析子系统，如图16； 2、

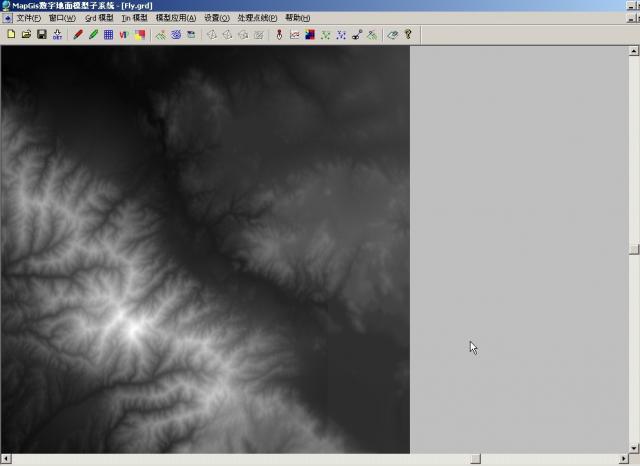

单击“文件”菜单下的“打开三角剖分文件”，打开“数据”文件夹下的“Fly.grd”数据，如图47； 图47 3、
单击“窗口”下的“新建三维窗口”命令，则在该数据的基础上，系统会自动生成三维立体模型，如图48； 图48 同理，在当前窗口里，单击右键，在弹出的快捷菜单中选择“图形旋转”，可以实现绕X、Y、Z轴选择立体模型； 而且还可以实现三维模型的漫游飞行； 4、
单击“数据”菜单下的“装入纹理文件”，如图49；

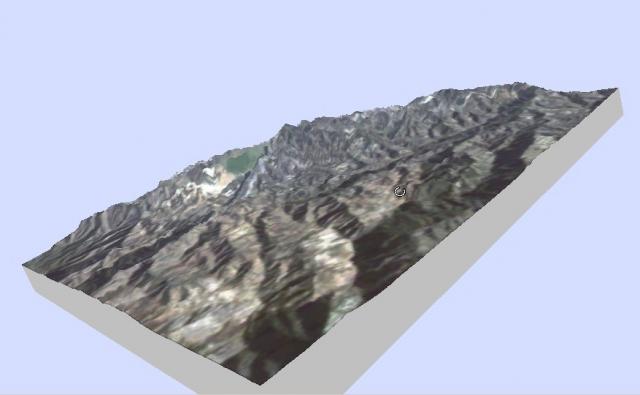

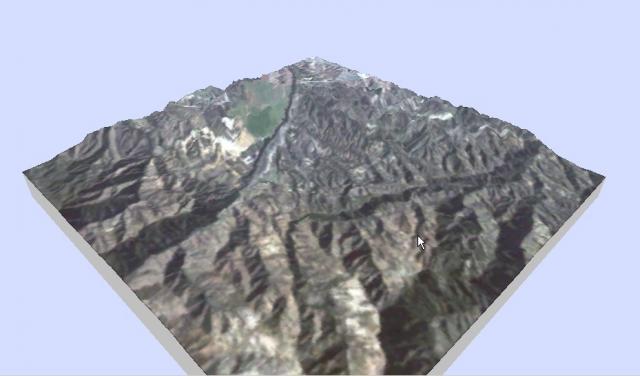

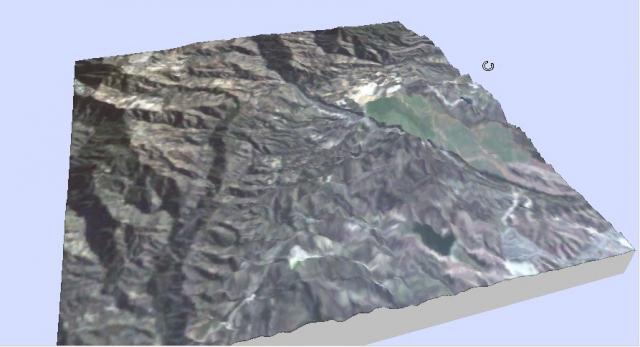

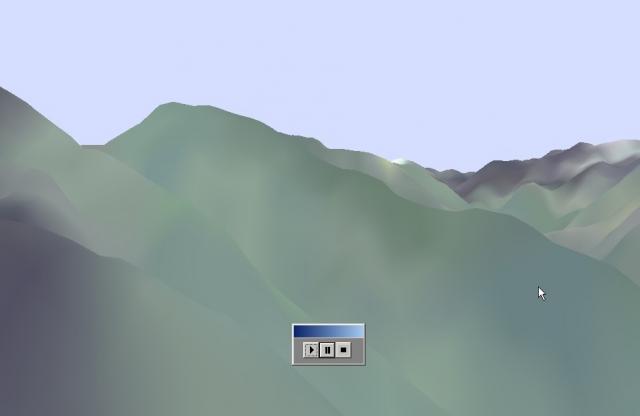

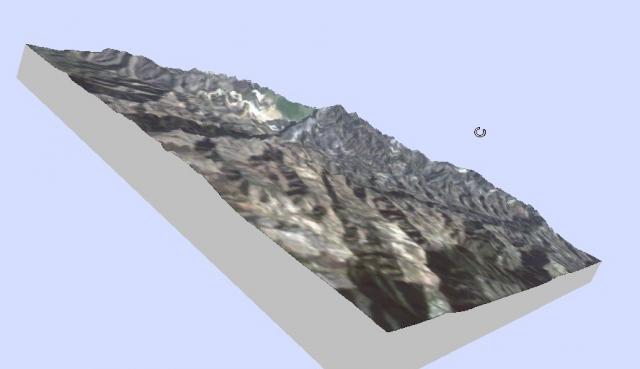

图49 则系统弹出打开文件对话框，如图50，找到“数据”文件夹下的“rgbfly.msi”文件（该文件为此三维模型区域对应的遥感影像），并单击打开； 图50 则系统弹出“纹理参数设置”对话框，如图51，纹理象素格式任选一种即可，单击“确定”按钮，则最终三维结果如图52所示，实现了三维地形模型和相应地区遥感影像的叠加显示； 图51 图52 三维模型绕X轴旋转效果： 三维模型绕Y轴旋转效果： 三维模型绕Z轴旋转效果： 单击右键快捷菜单中的“自动飞行”（也可以在电子沙盘中来实现上述效果）：
|
