【FME-HOW-TO系列】27 栅格计算和栅格调色板

shiyonghao

栅格计算和栅格调色板
介绍

在本文中，我们将计算归一化差分植被指数（NDVI）。在此过程中，我们将学习如何在RasterExpressionEvaluator中构建条件以及如何使用调色板创建栅格。NDVI基于植物消耗可见光辐射进行光合作用的能力（主要是在光谱的蓝色和红色部分，这就是为什么我们看到我们的植物大部分是绿色，这种颜色大部分被反射）。另一方面，近红外光不能在细胞中引起适当的反应，因此被反射（否则会使植物过热）。反射的红外光越多，消耗的红光越多，植物越健康。

本文假设您已完成教程中的上一篇文章：使用Sentinel数据制作RGB图像。如果还没有，请完成本文第一部分的练习，下载相应的图像。

下载

已完成的工作空间（没有源数据）：create-palettes.fmw

NDVI计算器

1）创建一个新工作空间并将其命名为NDVICalculator。

2）添加JPEG 2000读模块并选择红色和近红外波段（B04和B08）的预览图像。在“参数”下，确保“要素类名称”设置为“从文件名”

3）首先添加RasterExpressionEvaluator，将Mode设置为'Two Rasters'。Red频段应该进入'A'端口，NIR应该进入'B'端口。“说明”使用Auto同时“表达式”使用：

• （B [ 0 ]  - A [ 0 ）/（B [ 0 ] + A [ 0 ）


RasterExpressionEvaluator：此表达式计算NDVI，它是反射NIR与反射红光的比率。

4）运行，检查结果，现在注意结果像素的波段范围介于-1和1之间，我们的“说明”已更改为REAL64。

5）添加另一个RasterExpressionEvaluator。在evaluator中，将说明设置为UINT8，并为表达式复制粘贴以下内容：

if(A[0]<=0,0,if(A[0]<=0.3,1,if(A[0]<=0.6,2,3)))

RasterExpressionEvaluator_2：这里我们使用一系列嵌套的'if'函数来构建条件表达式，以便根据我们计算的NDVI开始构建我们的调色板。这将只保留四个栅格值 - 0,1,2和3

6）添加一个AttributeCreator并使用文本编辑器创建_palette属性，如下所示。下面的颜色是深蓝色，黄色，亮绿色和深绿色，但您可以将RGB三元组设置为您认为合适的颜色：

• RGB24
• 0 0 ，0 ，64
• 1 255 ，255 ，0
• 2 0 ，255 ，0
• 3 0 ，127 ，0


_palette属性：这里我们将调色板的说明定义为RGB24，并将每个0到3的整数分配为RGB颜色。

7）添加RasterPaletteAdder并将_palette添加到栅格

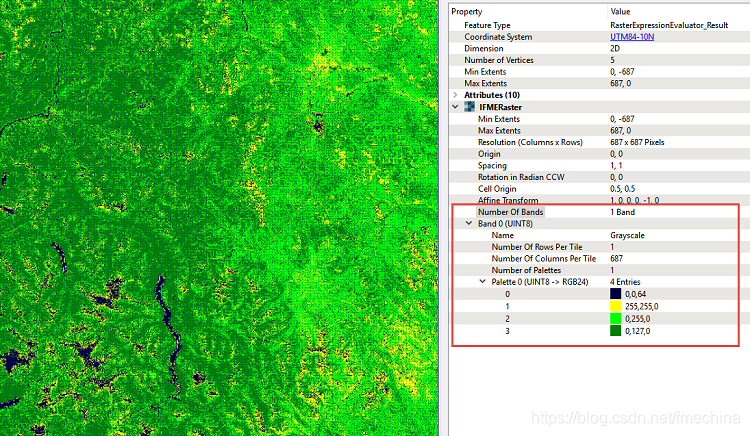

8）运行并检查结果，它应该如下所示：

最终图像：您可能会看到与此处显示的图像不同的图像，但请确保记下“要素信息”窗口中显示的调色板信息

最终工作空间应如下所示：

最终工作空间：你有不同的东西吗？下载本文顶部的最终工作空间进行比较

本文转载来自CSDN作者：fmechina   版权归作者所有

原文链接：https://blog.csdn.net/fmechina/article/details/103597070?spm=1001.2014.3001.5501
