在中国青海省的西部，有这样的一座湖，她坐落于柴达木盆地，地跨格尔木市和都兰县，总面积达5856平方公里，其蕴藏有丰富的氯化钠、氯化钾、氯化镁等无机盐，是中国最大的盐湖，广阔的青海从不缺美景，而察尔汗盐湖，她就是鲜为人知的特殊存在。
“察尔汗”是蒙古语，意为“盐泽”。这里地处戈壁瀚海，气候炎热干燥，日照时间长，水分蒸发量远远高于降水量。因长期风吹日晒，湖内便形成了高浓度的卤水，逐渐结晶成了盐粒，湖边板结成了厚厚的盐盖，异常坚硬。这也造就了察尔汗盐湖的名气——盐储量丰富，作为我国最大的钾盐生产基地，察尔汗盐湖共建成投产了年产100万吨的大型钾肥厂，在资源综合利用，发展循环经济方面又显现出广阔的前景。在生产钾肥的过程中，需先将钠、镁等过滤掉，察尔汗盐湖每年生产200万吨钾肥，要排出1500多万吨富含镁盐的老卤。而如此巨大数量的老卤一直闲置在附近的湖中，不仅浪费了资源，还给盐湖的生态环境造成了隐患。近年来青海省政府对柴达木盆地的资源开发提出了“综合开发、有效培植、循环利用、永续发展”的原则，青海省第三地质矿产勘查院联合武汉中地数码科技有限公司共同承担“青海省柴达木盆地察尔汗盐湖资源开发动态数据库模型建设”项目实施，助力察尔汗盐湖合理开发，保护察尔汗盐湖生态环境刻不容缓。
察尔汗盐湖钾镁盐矿床位于柴达木盆地的中部，矿区地形开阔，地势平坦，除周边有10个湖泊外，其余地区均为无任何植被的干盐滩。 针对此次项目，青海省第三地质矿产勘查院联合武汉中地数码科技有限公司通过资源动态监测网络体系工程的建设、监测、分析等工作，按照计划完成四大总体目标： 一是建立盐湖资源开发动态监测网络，开展矿产资源动态监测，适时获取客观数据，形成综合分析、评价报告，为政府和矿山企业部门保持矿产资源的可持续开发与利用，维护矿业秩序以及综合整治矿区环境提供技术支撑及决策依据； 二是通过实施资源动态监测，建立资源动态数据库，进行资源储量参数对比分析，掌握资源开发动态变化规律，以便开展储量动态估算，进行水盐均衡计算，指导矿山企业合理延伸开采工程，评价开采回采率； 三是通过动态监测研究，掌握开采过程中地下水动态变化，查明不同开采规模、各种降深时的下降漏斗区的影响范围和形成条件以及发展趋势，找出矿山开采过程中资源开发存在的问题，提出解决方案，挖掘资源开发潜力，优化资源配置和开采方案，督促矿山企业科学规划、合理开采，坚持贫富兼采、固液并用，延长矿山服务年限； 四是加强共伴生元素监测，掌握共伴生元素变化规律和变化原因，提出应对的保护措施，坚持开发与保护并重。

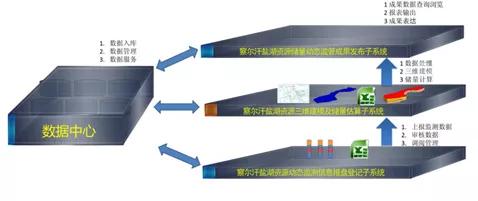

基于国产软件mapgis平台，中地数码制定了整个系统的技术建设方案，并设计了“1+3”的整体系统架构,即由一个数据中心和三个应用子系统构成，各个子系统任务功能明确，通过关键的储量数据串联，运用数据库管理，网络服务，GIS等技术将数据中心和三个应用子系统有机的整合一起，其中数据中心作为项目的共享资料仓库，为察尔汗盐湖矿区地理、地质、矿产、生产、成果等各类数据提供统一管理，并为三个应用子系统提供相应的数据服务支持。  图 系统结构组织图
动态监测信息报盘登记子系统
察尔汗盐湖资源动态监测信息报盘登记子系统采用B/S架构，运用网络通信技术将察尔汗盐湖数据中心与各个生产单位连接在一起。各生产单位可通过该系统将动态监测孔的水化学分析结果，钾肥生产信息以及气象水文信息定期远程上报到数据中心。系统采用了分专业，分矿区，分职责的权限管理方式，设定了各种角色的用户，分离了原始监测数据的制作，审核过程，保证了数据的正确性，并在原始监测数据上报的过程中，提供可扩展的自定义规则集智能检查功能，可对常见的原始数据错误提供智能判断，尽可能的筛选掉人为造成的错误数据混入察尔汗盐湖数据中心。

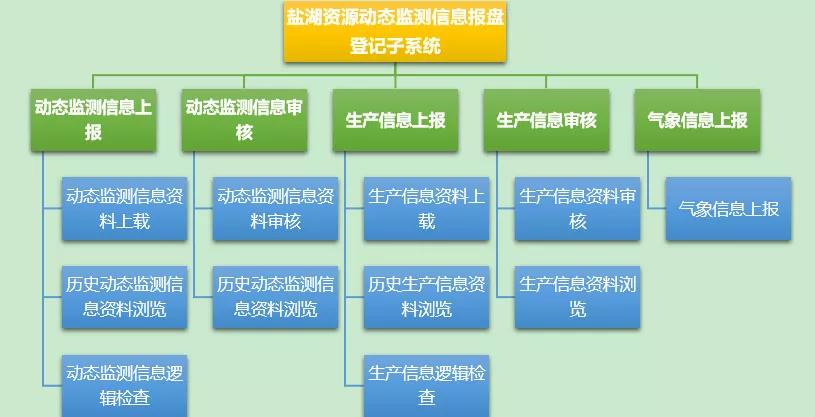

 图 动态监测信息报盘登记子系统功能结构

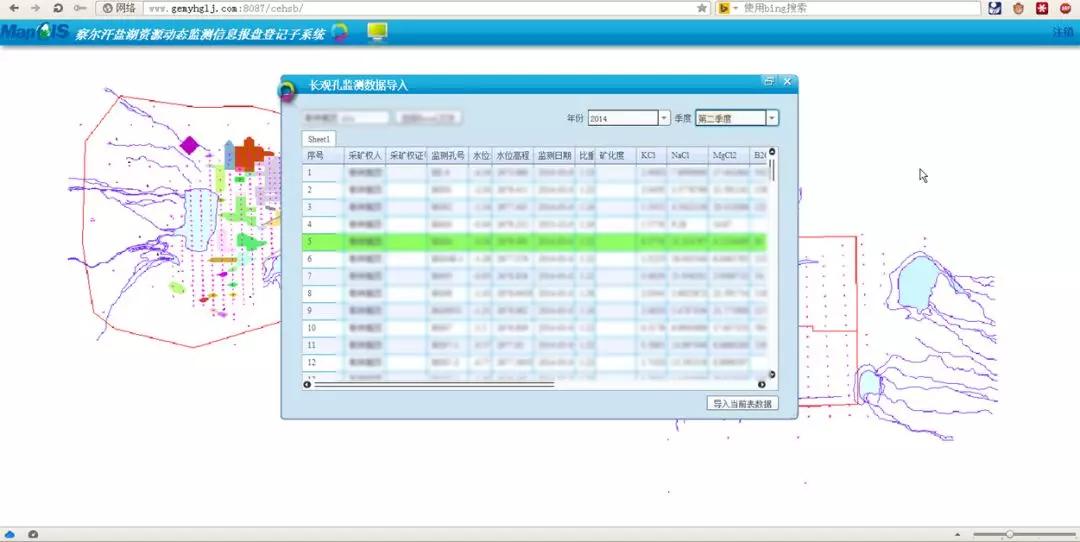

 图 监测信息上报窗口
三维建模及储量估算子系统
察尔汗盐湖资源三维建模及储量估算子系统采用C/S架构，基于VC++与MapGIS K9平台开发，面向专业技术人员提供高效快捷的盐湖资料查询、三维地质分析工具，面向系统维护人员提供盐湖液矿三维模型创建与容积法钾镁液矿的储量估算功能，面向生产管理者提供勘探储量、动态监测储量等一系列的储量统计，报表生成功能。

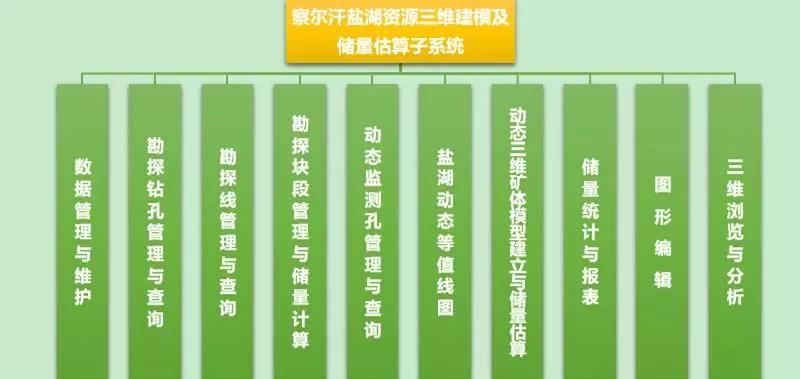

 图 三维建模及储量估算子系统功能结构
1、勘探储量自定义分割计算功能
盐湖察尔汗数据中心存储了所有的历史勘探固液块段图，在本系统中进行了统一的管理，在实际使用中经常需要对勘探储量块段图进行自定义分割计算统计，得到感兴趣区域的储量值。
 图 储量自定义分割计算多个块段图
2、液体矿动态三维模型建设功能
该系统通过每个季度各个单位上报的监测数据值，将完成第一层卤水液矿的三维模型建设过程，这个建模过程对模型的精度，准确性以及实际地理特殊处理都提出了较高的技术要求。
 图 察尔汗盐湖矿区液体矿三维模型全景
3、储量块段计算与采矿权分割计算功能
本系统需要计算出每个季度各个采矿权的矿种储量值，考虑到每个长观孔的水化学分析值对块段的影响权重不一样，不能直接采用采矿权分割卤水液矿三维模型的方式计算储量。因此采用了先用约定块段进行储量分割计算再用采矿权进行二次分割计算的方法。
4、动态等值线成图功能

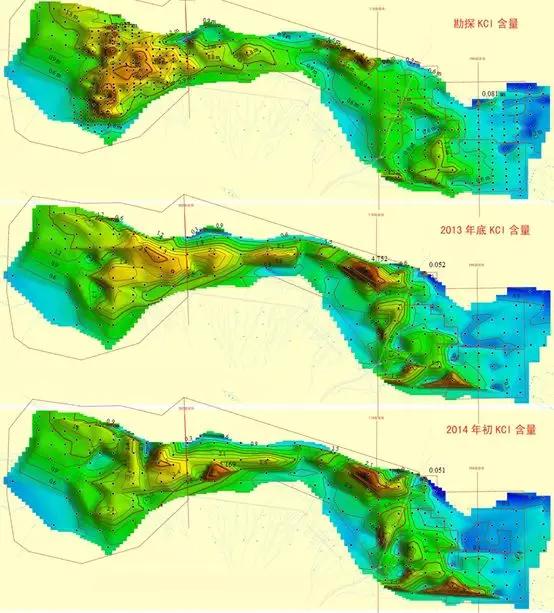

本系统提供了针对全区的监测数据的动态等值线生成功能，还针对察尔汗盐湖的数据特点采取了等值线生成定制模板的思路，经过专家对各类等值线图制定好对应的模板后，就可以一键出图，减少了出图参数的繁琐调整，也保证了各期同类等值线数据采用近似的参数，得到等值线图便于对比分析。  图 察尔汗矿区KCl含量三维曲面对比图
5、三维矿体建模功能
利用勘探工程信息、勘探剖面图、样品采样分析信息实现三维矿体建模。 基于勘探线剖面上的矿体轮廓线，通过系统提供的交互连接成矿体表面模型，同时系统还提供了丰富的三维实体编辑工具。

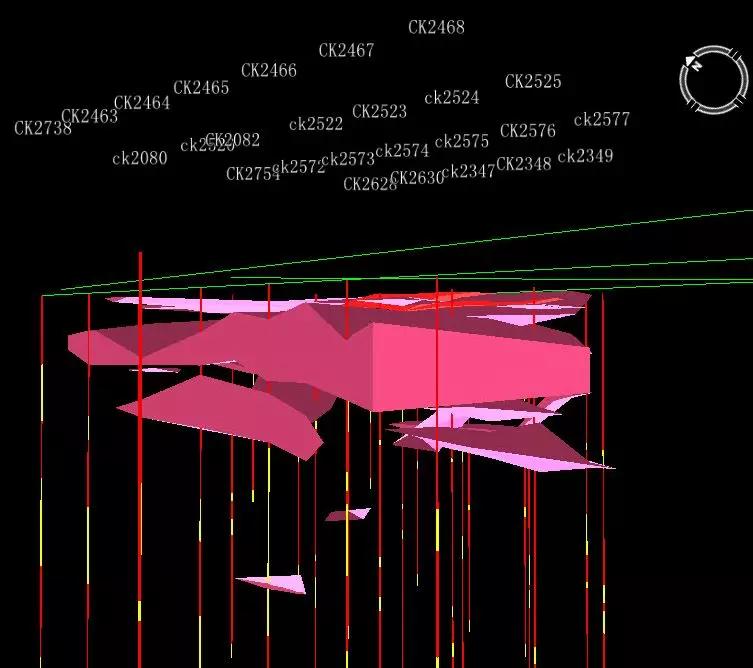

 图 固体钾矿三维建模
 图 局部地层三维块体
储量动态监管发布子系统
该子系统提供对勘探资料，动态储量计算结果，成果图件的B/S网络数据服务发布的功能，可供各个生产单位，省厅管理科室远程获取当前系统对察尔汗矿区动态储量监测的实时信息。实现盐矿资源动态监测的数据、报表、图件的实时展示，并以“盐湖钾镁资源勘探储量估算子系统”建立的矿产资源模型为基础，提供卤水位水位曲线、水化学信息的动态监测数据，实时展示盐矿资源三维模型。
 图 储量动态监管发布子系统功能结构
1、等值线图动态发布浏览
本子系统的后台数据中心在每一期上报监测后都会产生新的数据成果，这其中包含了每期各种类型的等值线图件，三维曲面图件，这些矢量图件数据量大，图层顺序复杂，不能苛求系统维护人员手动完成数据的发布，因此系统后台设计为等值线图自动发布，只需用户使用三维建模及储量估算子系统下的等值线生成功能，就可以完成等值线图的自动入库与发布工作。  图 等值线动态发布
2、储量计算与统计出图功能
本子系统最重要的作用是将每一季度的动态监测储量值完成网络发布，采用后台的webservers服务与前台的wigdets相结合的方式，为储量计算与统计出图提供了多种的展示方式。  图 多样的数据统计展示方式
3、地上下三维场景发布浏览
该功能将数字三维察尔汗地上下一体的三维场景全部实现了网络发布浏览，包含了地表的高程模型，地上采卤/输卤沟渠，各类建筑，勘探地质体模型，全矿区勘探钻孔，勘探液矿模型等。
 图 地上下一体的模型发布
中地数码以自主创新的科研技术，利用MapGIS平台，建立了庞大的“数字察尔汗盐湖”，并建立了察尔汗盐湖地质三维模型、实现三维建模法储量计算等取得一系列重大成果。此外，中地数码也运用相关技术应用于西台吉乃尔盐湖项目之中，为青海省两大盐湖的合理开发和生态保护工作做出重大贡献。
察尔汗盐湖也好，西台吉乃尔盐湖也好，就是这么小众的地方，或许有很多人甚至从未听说过，但世间永远有这样神秘的地方在等待着你，盐湖美丽的形成来自于大地鬼斧神工的创造，而盐湖的美丽延续就在我们的脚下。 |
