溪洛渡水电站库区边坡GNSS自动化监测系统
[url=]同研社[/url]

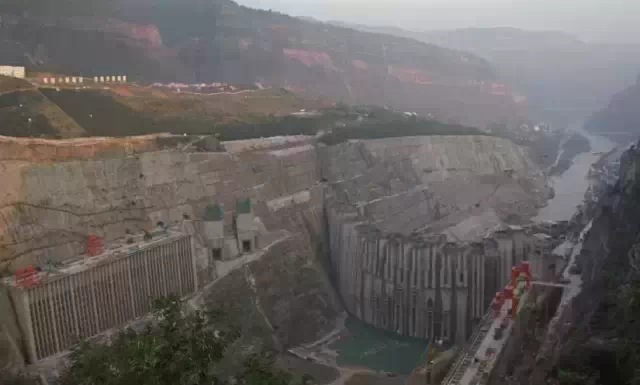

[size=1em]1 项目介绍　　溪洛渡水电站是国家“西电东送”骨干工程，位于四川和云南交界的金沙江上。金沙江溪洛渡水电站位于四川省雷波县和云南省永善县接壤的金沙江峡谷段，左右岸电站各安装9台77万千瓦的巨型水轮发电机组机组，总装机1386万千瓦，仅次于三峡和巴西伊泰普水电站，在世界在建和已建电站中居第三位。
　　溪洛渡水库正常蓄水位600米，死水位540米，水库总容量128亿立方米，调节库容64.6 亿立方米，可进行不完全年调节。水库长约200公里，平均宽度约700米，正常蓄水位600米以下，库容115.7亿立方米，水库总库容126.7亿立方米，水库淹没涉及四川省雷波、金阳、布拖、昭觉、宁南和云南永善、昭阳、鲁甸和巧家等9个县（区）。库区地质条件恶劣，地质灾害频发，在线监测系统尤为关键。
该项目共建设了牛滚凼滑坡、花坪子滑坡、麻地湾滑坡、甘田坝滑坡、大枫湾滑坡、橄榄坪滑坡6个库区边坡共计49个GNSS监测点和10个GNSS基准点，深部变形孔9个，自动化雨量计4个。大枫湾上游堆积体与大枫湾滑坡共用2个GNSS基点、1套自动雨量计及1个观测房，并修建于大枫湾滑坡。故工程量如下表所示：

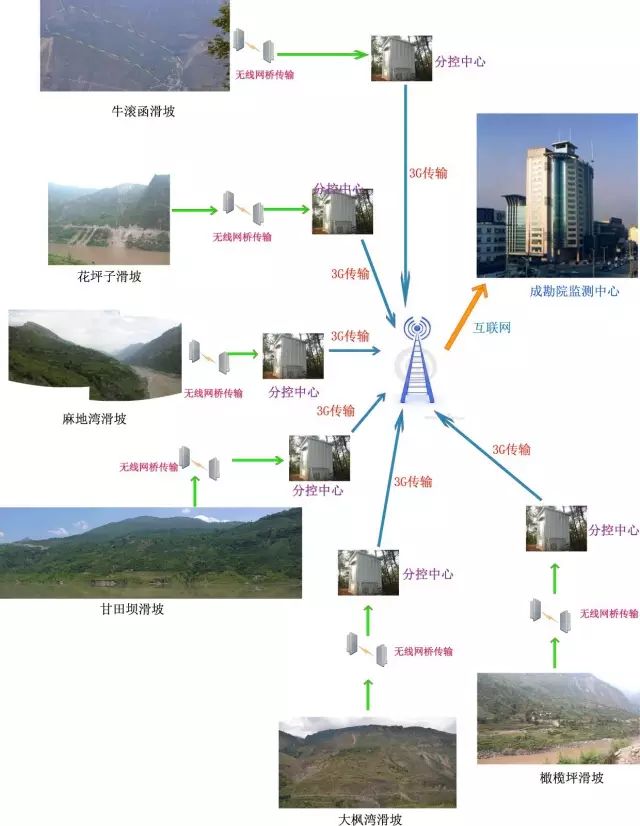

[size=1em]2 系统拓扑图图2-1 系统设计拓扑图

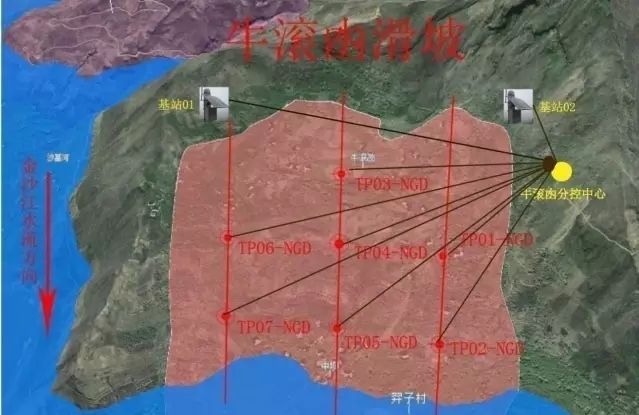

图2-2 边坡监测点布置图

[size=1em]3 灵活的解决方案◆灵活的通讯组合，运用到了无线网桥通讯、3G通讯以及互联网技术，单个边坡监测工程的通讯、供电及数据解算都是独立的系统；◆多参考站技术，提升系统的稳定可靠性；◆独立的太阳能供电系统，保证稳定的电源。图3-1 设计方案

[size=1em]4 软件系统4.1[size=1em]GNSS数据解算软件HCMonitor◆全面兼容北斗全星座解算
◆支持50Hz高动态解算
◆增加PPP解算引擎
◆支持CORS-VRS功能
◆支持在线质检
◆支持自组网平差

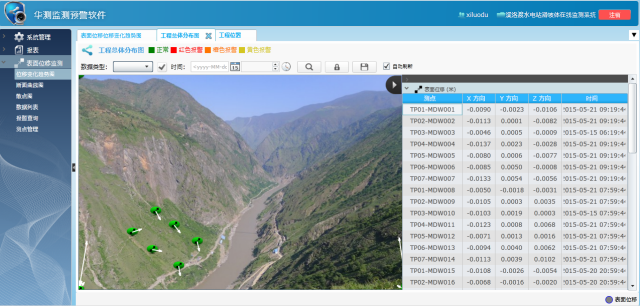

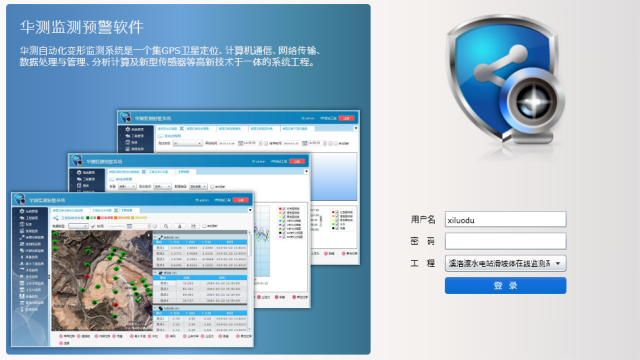

4.2[size=1em]监测平台软件HCMas
