各类铜矿物的基本特征

675989870

2015-01-30 [url=]矿业帮[/url]

铜是一种紫红色金属，硬度2.5～3，比重8.5～9，延性和导热性强，导电性高。由于这些性质以及能与锌、铅、镍、铝和钛组合成合金的性能，铜被广泛地应用于电器、机械、车辆、船舶工业和民用器具等方面。-

在自然界中出现的含铜矿物约有280多种，其中16种具有工业意义。-

一、自然铜    Copper  成分Cu，原生自然铜成分中有时含银和金等。等轴晶系。晶体呈立方体，但少见；一般呈树枝状、片状或致密块状集合体。铜红色，表面易氧化成褐黑色。条痕呈光亮的铜红色。金属光泽。硬度2.5~3。具强延展性。断口呈锯齿状。为电和热的良导体。密度8.5~8.9克/厘米3。自然铜常见于含铜硫化物矿床氧化带内，一般是铜的硫化物转变为氧化物时的产物。热液成因的原生自然铜常呈浸染状见于一些热液矿床中。含铜砂岩中亦常有自然铜产出。大理积聚时可作铜矿石利用。-

-

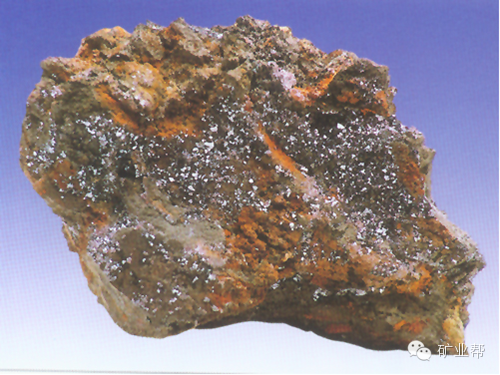

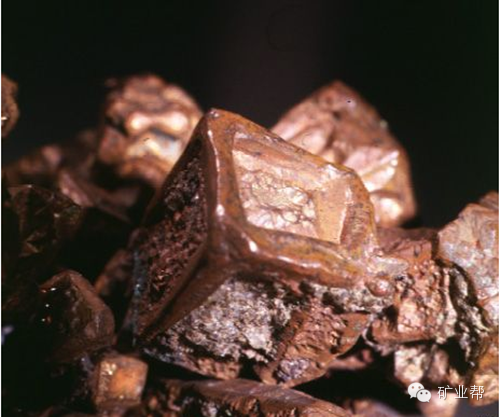

照片名称：自然铜2

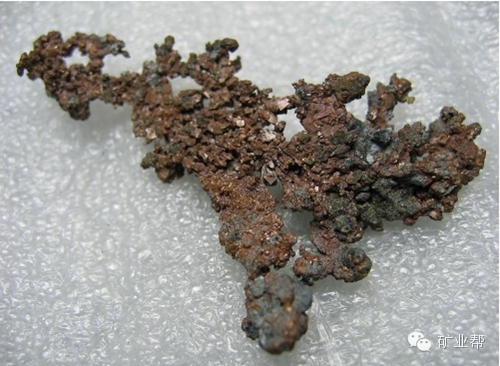

照片名称：自然铜1

二、铜的硫化物1．黄铜矿      Chalcopyrite  成分CuFeS2，含Cu34.56%。四方晶系。晶体呈四方双锥或四方四面体，但很少见；经常呈粒状或致密块状集合体。黄铜色。表面常因氧化而呈暗黄或斑状锖色。条痕绿黑色。硬度3~4。密度4.1~4.3克/厘米3。主要产于铜镍硫化物矿床、斑岩铜矿、接触交化铜矿床以及某些沉积成因（包括火山沉积成因）的层状铜矿中。在风化作用下，黄铜矿转变为易溶于水的硫酸铜，后者当与含碳酸的溶液作用时便形成孔雀石、蓝铜矿。黄铜矿是炼铜的主要矿石矿物之一。-

-

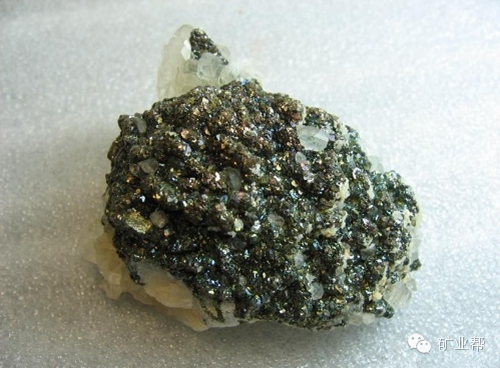

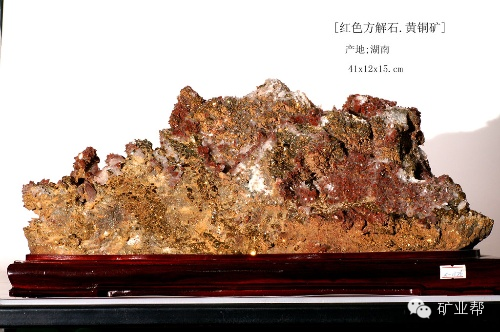

照片名称：3-黄铜矿

照片名称：4-黄铜矿

      2．斑铜矿-

      Bornite  成分为Cu5FeS4，含Cu 63.33%。等轴晶系。通常呈粒状或致密块状集合体。新鲜断口呈铜红色，表面因氧化而呈蓝紫斑状的锖色，因而得名。条痕灰黑色。硬度3。密度4.9~5.0克/厘米3。斑铜矿为许多铜矿床广泛分布的矿物。内生成因的斑铜矿常含有显微片状黄铜矿的包裹体，为固溶体分解的产物。次生斑铜矿形成于铜矿床的次生富集带。是炼铜的主要矿石矿物之一。-

-

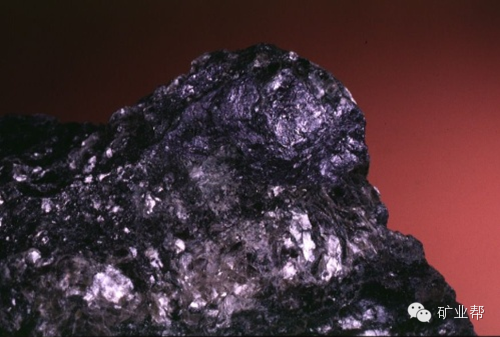

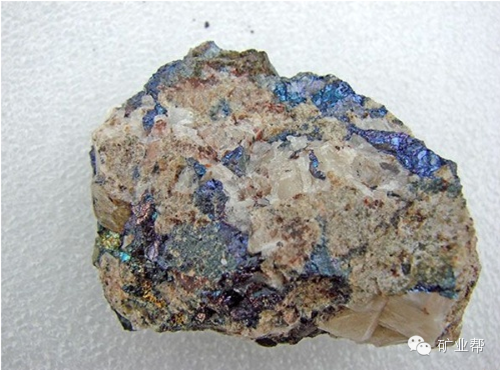

照片名称：5-斑铜矿

照片名称：6-斑铜矿

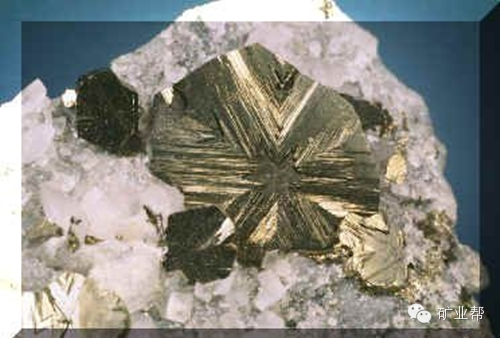

3．辉铜矿    chalcocite  成分Cu2S，含Cu79.86%。斜方晶系。晶体少见，通常呈烟灰状、粒状或致密块状。铅灰色。条痕暗灰。金属光泽。硬度2~3。略具延展性，以小刀刻划留下光亮的沟痕。密度5.5~5.8克/厘米3。可以是内生热液成因的，节可以是外生成因，是炼铜的主要矿石矿物之一。-

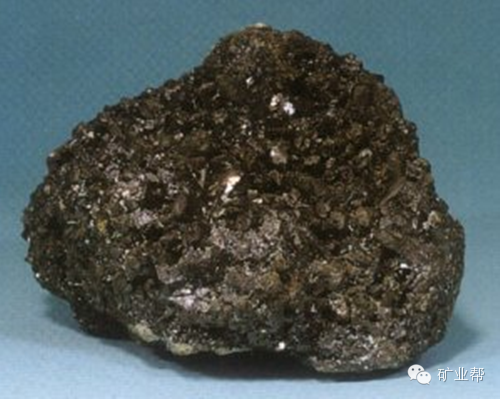

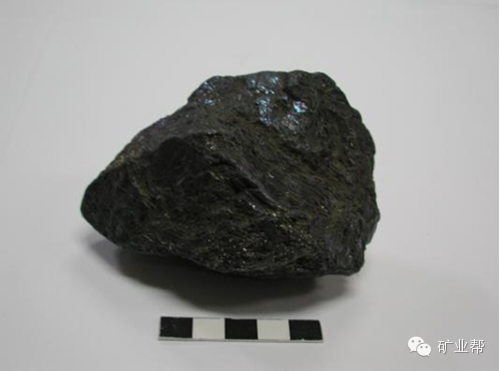

照片名称：7-辉铜矿

照片名称：8-辉铜矿

照片名称：9-辉铜矿

-

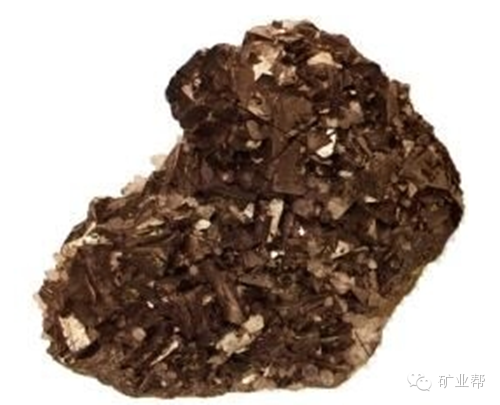

4．铜蓝      Covellite  成分 CuS。含Cu66.5％。六方晶系。通常薄片状、被膜状或烟灰状集合体。靛蓝色。条痕灰色至黑色。金属光泽。硬度1.5~2。解理平行底面{0001}完全。密度4.59~1.67克/厘米3。薄片稍具弹性。铜蓝主要是外生成因，是含铜硫化物矿床次生富集带中最为常见的矿物。由热液形成的铜蓝芨其少见。是炼铜的矿石矿物之一。-

照片名称：10-铜兰

照片名称：10-铜蓝

-

5．方黄铜矿      CuFe2S3，斜方晶系，晶体常为拉长的扁平棱柱体，有时形成V型双晶或放射状六连晶或片状集合体，块状少见。铜黄色，条痕黑色，不透明。摩氏硬度3.5 ~ 4，金属光泽，比重4.1克/厘米3 ，解理不完全，断口贝壳状。具纵向条纹。常与黄铜矿、石英、自然金、菱铁矿、方解石、黄铁矿、磁黄铁矿、及其他铜硫化物共生。次要的少见铜矿物。-

照片名称：12-方黄铜矿

6．黝铜矿      Tetrahedrite  成分Cu12Sb4S13，含Cu45.77%。与砷黝铜矿（tennanitite）Cu12As4S13构成类质同象系列。一般所见的黝铜矿均含有一定数量的砷黝铜矿分子。等轴晶系。晶体呈四面体，但通常呈粒状或致密块状集合体。钢灰至铁黑色，新鲜断口呈黝黑色。条痕与颜色相同。半金属光泽。硬度3~4。密度4.4~5.1克/厘米3。见于各种成因的含铜热液矿床中。常与其他含铜矿物一起作为铜矿石利用。-

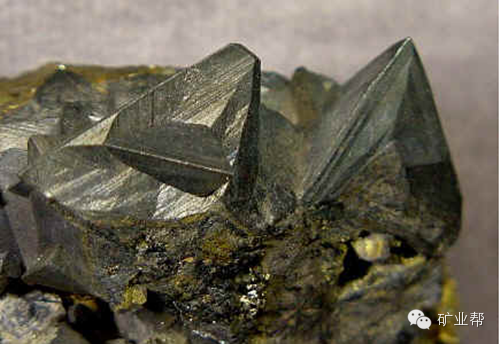

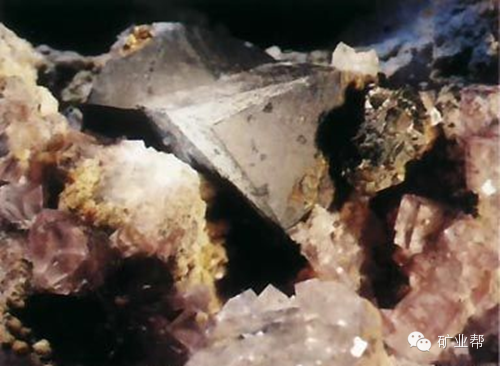

照片名称：13-黝铜矿

照片名称：14-黝铜矿

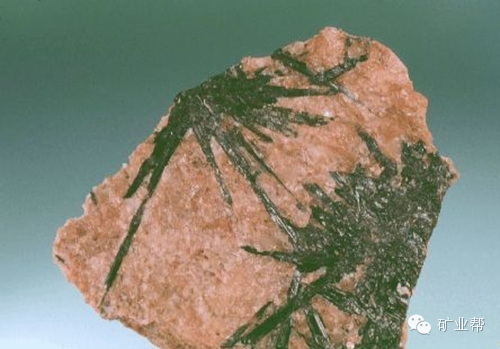

7．硫砷铜矿      enargite  成分Cu3AsS4，含Cu48.3%。斜方晶系。晶体常呈柱体，但通常呈密块状或致粒状集合体。钢灰至铁黑色。条痕灰黑色。金属光泽。硬度3.5。解理平行斜方柱{110}完全。密度4.4~4.5克/厘米3。主要见于中温热液铜矿床中，与黄铜矿、黝铜矿等共生。富集时可作炼铜的矿石。-

-

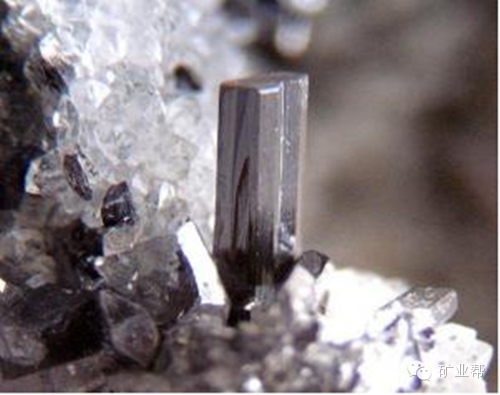

照片名称：15-硫砷铜矿

照片名称：16-硫砷铜矿

三、铜的氧化物1．赤铜矿      cuprite.  成分为Cu2O，含C88.82％。等轴晶系。晶体呈细小八面体，有时呈针状或毛发状称为针赤铜矿。集合体呈致密块状、粒状或土状。暗红色。条痕褐红色。金刚光泽或半金属光泽。硬度3.5~4。密度6克/厘米3。形成于外生条件下，主要见于铜矿床的氧化带，是含铜硫化物氧化后的产物。可作为铜矿石利用。-

-

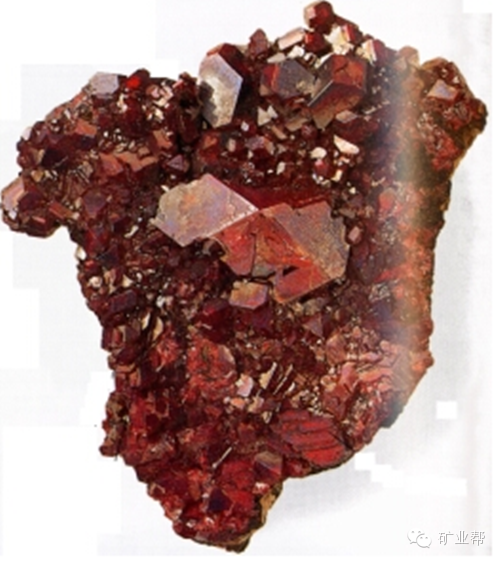

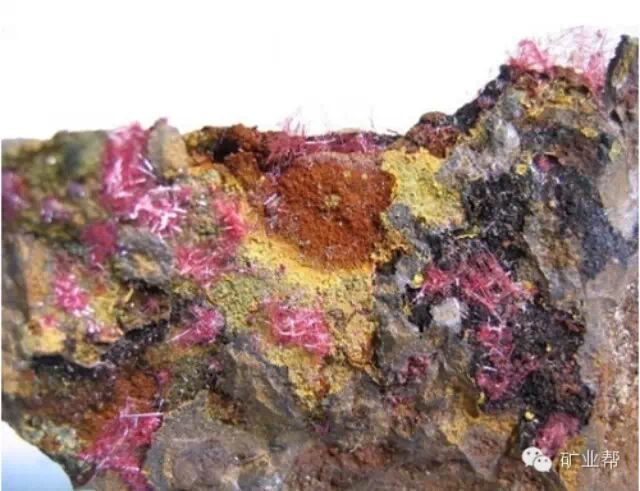

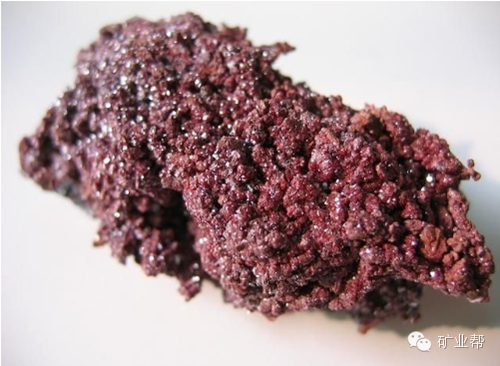

照片名称：17-赤铜矿

照片名称：18-赤铜矿

2．黑铜矿    Tenorite  成分CuO，含Cu79.9%。单斜晶系。黑或灰黑色。条痕灰黑色。半金属光泽。性脆。硬度3.5。密度5.8~6.4克/厘米3。主要见于铜矿床的氧化带，是含铜硫化物氧化后的产物。-

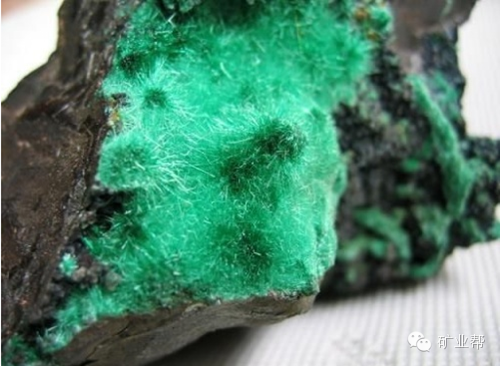

3．孔雀石      Malachite  成分为Cu2[CO3](OH)2，Cu57.4%。单斜晶系。晶体呈针状，通常呈放射状或钟乳状集合体。绿色。玻璃光泽。硬度3.5－4。密度3.9－4..0克/厘米3。遇盐酸起泡。是原生含铜硫化物氧化后所形成的次生矿物，产于含铜硫化物矿床氧化带中，经常与蓝铜矿共生。它们的出现可作为寻找原生铜矿床的标志。块大色美的孔雀石是工艺雕刻品的材料，粉末用制颜料，称石绿。亦可作中药药用，称绿青。大量聚积时可作为铜矿石利用。-

-

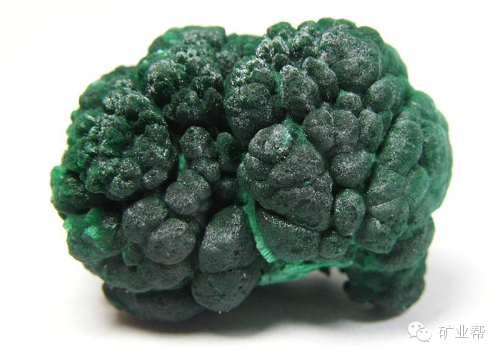

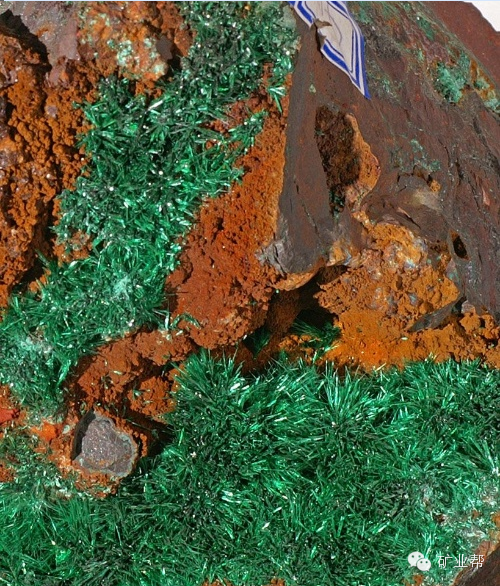

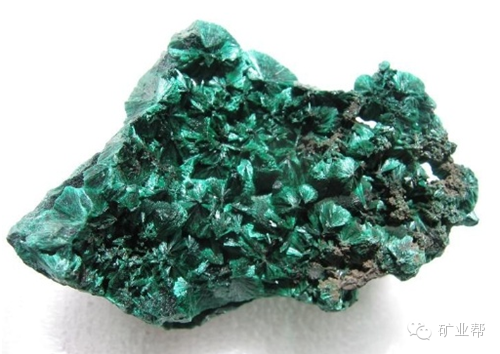

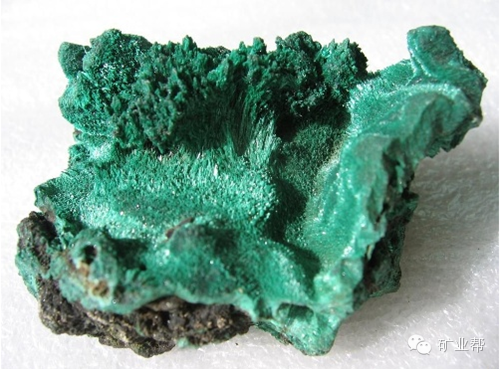

照片名称：20-孔雀石

照片名称：21-孔雀石

4．蓝铜矿      Azurite  成分Cu3[CO3]2(OH)2，含Cu55.2%。单斜晶系。晶体呈短柱状或厚板状，通常呈粒状、块状或放射状，以及土状或皮壳状集合体。深蓝色，土状或皮壳状者淡蓝色。玻璃光泽。硬度3.5~4。密度3.7~3.9克/厘米3。遇盐酸起泡。是原生含铜硫化物氧化后所形成的次生矿物，产于含铜硫化物矿床氧化带中，经常与孔雀石共生。它们的出现可作为寻找原生铜矿床的标志。粉末用制蓝色颜料，称石青。药用，称扁青。大量聚积时可作为铜矿石利用。-

-

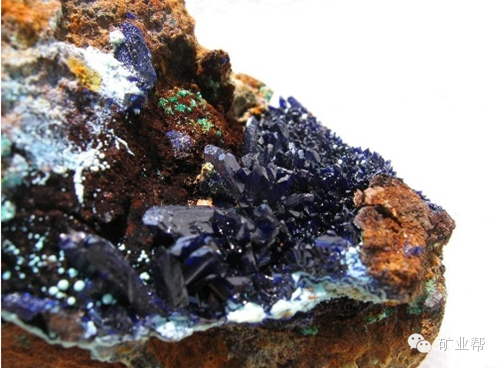

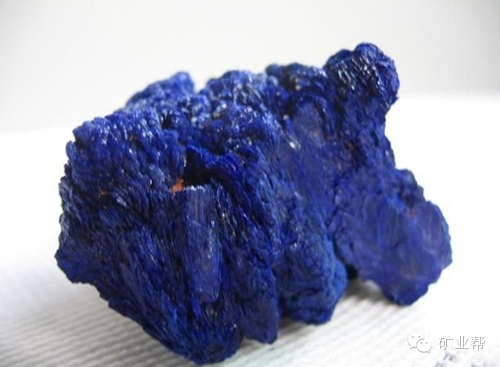

照片名称：22-蓝铜矿

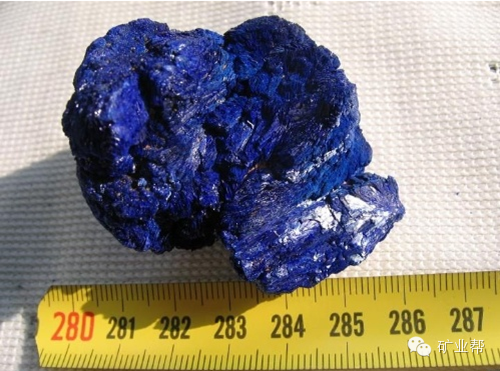

照片名称：23-蓝铜矿

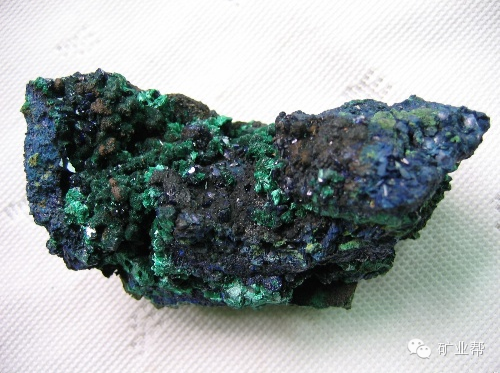

照片名称：24-蓝铜矿

照片名称：25-蓝铜矿

5．硅孔雀石      Chrysocolla  成分( Ca ,Al ) 2 H 2 Si 2 O 5 (OH)4 · nH 2 O 。隐晶质或胶状集合体，呈钟乳状、皮壳状、土状。绿色、浅蓝绿色，含杂质时可变成褐色、黑色。蜡状光泽，具陶瓷状外观，玻璃光泽，土状者呈土状光泽。硬度2~4。密度2.0 ~2.4克/厘米3。-

-

-

6．水胆矾      Blanchardite    成分 Cu4SO4(OH)6。晶体属单斜晶系。单晶为短柱至针状之透明至半透明晶体，有时亦呈板状、肾状或纤维状集合体。颜色为翠绿色、黑绿色甚至为全黑。淡绿色条痕。具有玻璃至珍珠光泽。硬度3.5～4。比重3.5～4克/厘米3。断口是参差状，有一个方向的良好解理。属于易脆矿物。水胆矾是一种次生矿物，常生于铜矿床上部的氧化带中。-

-

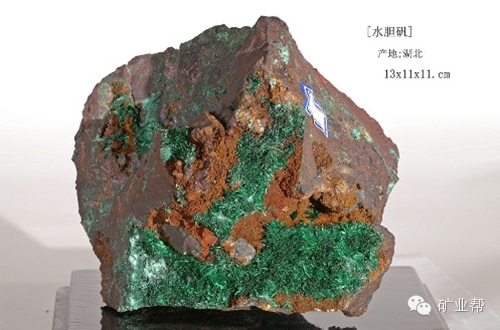

照片名称：29-水胆矾

照片名称：28-水胆矾

照片名称：27-水胆矾

7．氯铜矿        Atacamite  成分Cu2Cl(OH)3。含CuO50.4%。三方晶系。晶体呈短柱状。绿至蓝绿色。条痕绿色。玻璃光泽。解理平行鞭面体完全。硬度5。密度3.28－3.35克/厘米3。是铜硫化物的氧化产物，见于铜矿床的氧化带。又称透视石。-

照片名称：30-氯铜矿

敬请关注矿业帮
点击微信右上角弹出菜单，选择“发送给朋友”或者分享到朋友圈
关注方法一：打开微信—添加朋友—查找（HJP8632155）—关注
关注方法二：打开微信—添加朋友—扫一扫—将手机对准二维码—关注


Pageview

xml003

咋没图片

goodminer

示例图无法显示
