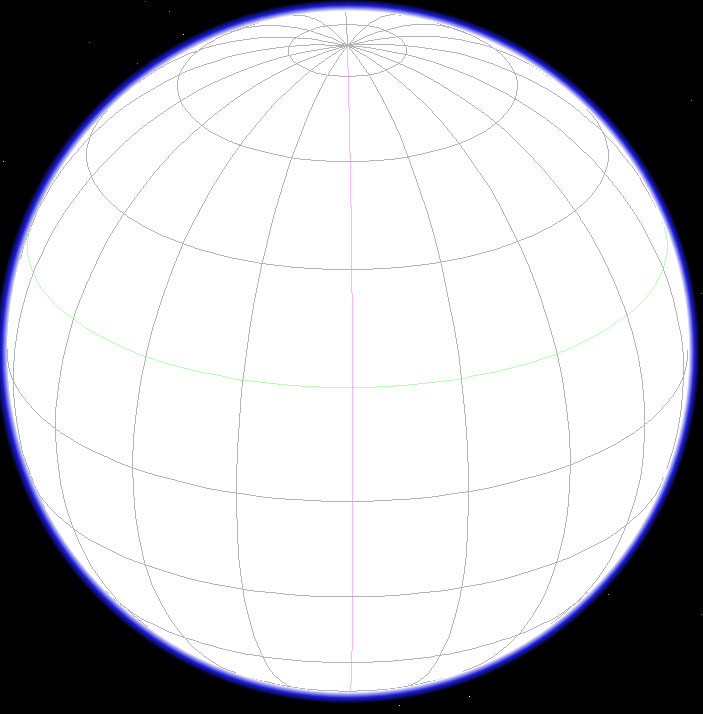

图2 “全球方位正射投影（窗口中心投影）时空间图形缩小显示极限

（五）[全图显示] ：点击按钮或菜单，全部图形直接缩放至视图中部显示（约90%视图范围）。这里“全部图形”的含义因视图不同有所差异：

空间视图：全部图形。

柱状视图：当前编辑图形第一显示顺序图层的图形。

剖面视图：编辑剖面图形全部图形

布局视图：当前布局图图形。

（六）[动态放大] ：点击按钮或菜单进入动态放大功能，在视图中进行拖放操作，向上图形放大，向下图形缩小。缩放时视图中心点不变。可多次进行动态缩放，按右键退出。

鼠标滚轮可以进行图形的动态缩放，缩放以当前光标位置为基点，缩放过程中当前光标处的屏幕坐标不变，滚轮转动时每触发一次信号进行一次缩放，下滚缩小，上滚放大。

（七）[前一个显示窗口] ：点击按钮或菜单，返回上一窗口显示的图形。

（八）[后一个显示窗口] ：点击按钮或菜单，返回下一窗口显示的图形。这一功能只有在执行了[前一个显示窗口]后有效，到最后一个显示窗口结束。

（九）[图纸比例显示] ：将当前图纸大小按图形比例尺所能输出的范围显示到全视图，图形中心置于视图中心。因视图不同图形中心的位置有所差异：

空间视图：全部图形的中心。

柱状视图：编辑柱状图形第一显示顺序图层的中心。

剖面视图：编辑剖面图形的中心。

布局视图：当前布局图形。

（十）[显示当前投影范围] ：点击按钮或菜单执行此功能。

空间视图：执行结果相当于缩小至极限的情形。（“全球方位正射投影（窗口中心投影）”时显示为一个地球）。

柱状视图：执行结果编辑柱状图形第一显示顺序图层的全部图形缩放至全视图。

剖面视图：执行结果编辑剖面图形全部图形缩放至全视图。

布局视图：执行结果当前布局图形显示视图中部（约95%视图）。

（十一）[比例显示] ：

本命令提供用户输入显示比例或输入坐标范围来显示图形的功能。

执行命令弹出界面供用户输入数字改变图形的显示比例。界面上部固定显示当前的比例值、比例尺分母值和显示的坐标范围。中下部可供修改的有比例尺分母值、比例值和4个坐标范围值。比例尺分母值与比例值互为倒数关系，可根据习惯修改其中之一。比例尺或其分母值修改时，6个编辑框内的数字均随之变化。修改范围值时，只有比例尺分母与比例值随之变化。尽管6个值均可修改，但相互间是关联的。最后修改的项目若是比例值或比例尺分母值，则视图显示范围与界面上的数据基本一致，否则范围值最后修改的方向是准确的，另一个方向范围值只取其平均值作为屏幕中心的位置，实际范围由中心位置及显示比例确定。

（十二）[位置显示] ：

本命令提供输入数据平移显示位置功能。

执行命令弹出的界面上部同样固定显示当前的比例值、比例尺分母值和显示的坐标范围。中下部有屏幕中心坐标，平移增量及范围值计8个编辑数据。因为是平移功能，显示比例不变。每个方向的任意一个值作了修改，其他3个值随之改变。

这里的平移增量，是指屏幕坐标的平移增量，正的增量意味着屏幕往正方向移动，导至图形向负方向移动。

三、图元显示顺序控制：

图元显示顺序工具条4个按钮对应[图形显示]主菜单下的4个子菜单项。这些功能控制图元在图层内的显示前后

（一）[图元显示置最前] ：进入命令，点击或框选图元，所选择图元显示在本图层最前（不被同图层其他图元遮挡）。可多次执行，右击退出命令。

（二）[图元显示置最后] ：进入命令，点击或框选图元，所选择图元在同一图层内显示在最后（被同图层其他图元遮挡）。可多次执行，右击退出命令。

（三）[图元显示置于对象之前] ：进入命令，选择图元集，右击后选择同一图层的图元作为参照对象图元，选择集图元置于参照对象图元之前（不被参照图元遮挡），保留命令状态。如果选择不到作为参照对象的图元，或者选择图元已在拟选作参照对象图元之前，则无法完成操作，必须点击命令窗口的“取消”命令退出。

（四）[图元显示置于对象之后] ：进入命令，选择图元集，右击后选择同一图层的图元作为参照对象图元，选择集图元置于参照对象图元之后（被参照图元遮挡），保留命令状态。如果选择不到作为参照对象的图元，或者选择图元已在拟选作参照对象图元之后，则无法完成操作，必须点击命令窗口的“取消”命令退出。

四、刷新显示

（一）[刷新窗口]：用内存保留的图形刷新视图图形。用于消除非图形显示残留（如鼠标移动遗迹）。

（二）[重绘图形]：重新绘制图形。有些操作本应引起图形改变，由于某种原因未能即时显示出来，此时重绘图形可以显示出图形的变化，而刷新窗口仍然是没有变化的图形。

五、图层显示顺序控制：

（一）[当前图层显示置于最前] ：点击该菜单使当前图层显示于最前面，它遮盖其它所有图层的图形。

（二）[当前图层显示置于最后] ：点击该菜单使当前图层显示于最后面，即该图层图形显示为底层背景，它被其它所有图层的图形遮盖。

（三）[当前图层显示前移一层] ：点击该菜单使当前图层显示前移一层

（四）[当前图层显示后移一层] ：点击该菜单使当前图层显示后移一层

sjtc

第五章 基本图形操作

    内容摘要：图形操作包括各种图元的创建和编辑，简单快捷

一、绘制线图元
绘制线条功能适用于空间图形、剖面图形、柱状图形、布局图形（包括绘制图形视图的视口）及线、点、花纹图例编辑等视图的线条绘制。线条绘制过程中，随着鼠标的移动或键盘的输入，当前光标与上一输入点位置间有橡皮线显示，供用户参考。
绘制线条与线条编辑时，鼠标移动时按住Shif键橡皮线被强制水平或垂直（强制至光标当前位置与前一个点坐标增量大的方向），多数功能可以用Shift+点击实现水平或垂直坐标增量点的输入，至于具体命令是否起作用，一试便知。
系统提供8种线条的绘制，即绘制线条工具条的八个按钮，与之对应的菜单项是[线条]主菜单下的8个子菜单：
（一）[绘制线条] ：
本功能可用来绘制闭合或不闭合的折线或曲线。绘制什么样的线条，由命令窗口的选项控制。进入本功能时，命令窗口显示如图3：

图3 绘制线条时的命令窗口

sjtc

命令窗口由上部的固定栏和下部的滚动栏组成，固定栏只有一行，滚动栏可以有多行，当有多行信息时可以增加窗口高度或使用滚动条。竖线是不同项的分界。带下划线的蓝色词是项目名称或一个命令按钮。

固定栏最左边“绘制线条：”是当前命令名称，其右边依次为当前绘制线条的工作环境：图层（新空间图层），线图例（新线图例），颜色（新颜色），修改这些环境应分别在图层、线图例、颜色图例项目窗口选择所需的项目。

线图例参数（高，宽）显示于编辑框，如未经修改，这里显示的是线图例的默认值，用户可以根据需要对其进行修改。其中“线图例高”是修改线条宽度的项目，“线宽”是修改线图例中可变线宽的线图元的参数，需修改时在编辑框输入所需值。

下一项是“线宽”，供用户修改当前线条的宽度，“渐宽线”选项只对线图例高度为0的线图例有效，如果选择了“渐宽线”，则此宽度是线末端的宽度。后面有“曲线”、“闭合”、“光栅追踪”三个复选项，前两个选项的状态决定了当前绘制的线条是折线还是曲线，是闭合线还是非闭合线。在线条绘制完成前任何时候对这些选项所作的改变都会立即生效。

这里的“线图例高”和“线图例宽”是线图例的参数，因为线图例的线条是横着放的，“线图例高”对应于实际线条的线宽，“线图例宽”对应的是线的长度方向上完整显示出线图例所需的长度，线条长度小于线图例宽度时只显示出部分线图例（这与有的软件平台上最少要完整显示出一个完整的线图例方式不同），线条长度大于线图例宽度后是对线图例的循环显示。

滚动栏的第一部分显示当前绘制线条的下一个坐标点的序号，第二部分提供键盘输入坐标的功能（输入单位与当前的投影类型相应，这是在当前坐标类型为无投影或全球方位正射投影等直接以经纬度作为度量单位的坐标系中，输入数据用DMS作为单位，在当前投影类型为直角坐标时，输入单位改变为km为单位），绘制线条的任何时候都可用键盘输入，无需额外的切换操作。其后四个带下划线的蓝色文本是功能按钮。“输入模式”用于选择键盘输入数值的模式（图4）。“当前点可见”是当键盘输入经纬度的点超出视图边界时，点击该命令，刚才的输入点移到屏幕中部（线条绘制结束后就无效了，因为没有了“当前点”）。“反向”功能允许从中间开始绘制线条，到达一端时无需中断，而用鼠标点击此命令，即转向另一端继续绘制。“删退点”功能每点击一次，就从线条末端删除一个坐标点，就象线条“后退”了。

图4 输入模式选择界面

4种位置点输入模式中，“绝对坐标”模式是系统默认模式，输入的是图形的绝对坐标。

sjtc

其他3种模式均是相对于线条最后一个控制点的，“方位距离”模式是以前一个输入点为基点的极坐标模式，需输入相对基点的距离和方位角，极坐标轴起始方位垂直向上，顺时针为正方向。这种模式适宜在纵横比例相同并且以m、km等长度为标尺度量的视图中使用，距离与方位直观易用。纵横比例不一致的视图，距离与方位角度是按两个方向的值直接计算的，用起来不太方便。以经纬度作为标尺显示的视图，使用的距离是地球大圆的弧度（以DMS表示），与经纬度值的度量有别，在数值上是不相等的，因此使用较难。

“相对距离”适宜在屏幕标尺以km、m为单位的视图中使用，包括纵横比例不相同的视图。以经纬度作为标尺显示的视图使用较难，原因同上。

“相对经纬度”适用于屏幕标尺以经纬度显示的视图，使用经差与纬差的DMS值。

在屏幕标尺显示不是经纬度的视图中，相对经纬度无效，该选项被隐藏。

4种输入模式中，当前光标的绝对坐标已经显示在状态条，绝对坐标输入模式的命令窗口的坐标输入框中是空白的，其他3种模式的当前光标相对线上前一个点的坐标相对值会在命令窗口的编辑框中动态显示。当使用键盘输入坐标时，不要让鼠标在视图内移动，或者干脆将光标移到视图外，以免干扰改变输入的数值。

绘制线条的操作十分简单：鼠标操作时，首次点击为线条的首点，并成为当前点，在当前点与间出现橡皮线，之后每点击一次，线条即延伸至该点并成为新的当前点；键盘操作时，每输入一组坐标并在输入焦点位于坐标的右编辑框时按回车键（必须按回车键！），即完成一个点的输入，编辑框被清空等候下一个坐标数据的输入，若输入坐标有效（坐标编辑框空白时回车输入的是无效坐标），则线条延伸至刚输入的点（橡皮线始点移至该点）。一条线条最后一个点输入后，右击（只有右击）结束本线的绘制。保留绘制下一线条的命令状态。

当使用相对坐标模式输入时，光标移动在编辑框显示的数值不能被键盘输入直接利用。若直接回车，输入的仍然是无效的坐标，若要利用该坐标值，只能使用鼠标点击或者作简单编辑再回车。

（二）[绘制矩形] ：

鼠标绘制时，直接用鼠标点击矩形两个角点的位置即可。点击首点时该点的经纬度值会出现在命令信息窗口第一角点的经纬度编辑框中，点击第二点完成矩形绘制后在“输入高宽”模式时矩形的高宽会显示在矩形高度和宽度的编辑框中。

键盘输入时可在命令信息窗口选择“输入高宽”或“输入对角点”两种模式界面如图5，图6：

图5 绘制矩形时的命令窗口-输入对角点

默认输入对角点模式，输入两个角点的绝对经纬度。

图6 绘制矩形时的命令窗口-输入高宽

输入高宽模式，输入一个角点的绝对经纬度和矩形的高宽。矩形高度为正值表示该点为矩形的下角点，负值表示该点为矩形的上角点；矩形宽度正值表示该点是矩形的左角点，负值表示该点是矩形的右角点。

（三）[绘制平行四边形] ：

平行四边形需要不在同一线上的三个点的坐标，鼠标创建时需要点击输入三个角点的位置，键盘输入需要三个角点的坐标。命令窗口（图7）中有一“正交矩形（T）”复选项，（T）是复选项的键盘控制方式，按一下T键相当于点击该复选项一次。该选项选中后强制绘制倾斜方位矩形，此时第三点位置只起控制矩形高度的作用。

（“绘制矩形”功能只能绘制屏幕正方位矩形，绘制平行四边形的T功能可绘制任意方位矩形）

利用Shift可以不退出本命令而实现矩形绘制。

图7 输入平行四边时的命令窗口

（四）[圆心半径绘制圆] ：

图8 圆心半径输入圆时的命令窗口

鼠标输入时，先点击输入圆心，第二个输入点为圆周上的点；键盘输入时，输入圆心位置坐标，默认输入半径，如取消“直接输入半径”选项，则需输入相对圆心的水平与垂直两个偏移量。命令窗口还有一个“线图例朝外（T）”选项，（T）是复选项的键盘控制方式，按一下T键相当于点击该复选项一次。此选项默认为选中状态，线图例上方朝圆的外侧，对于上下不对称的线图例，需作出合适的选择。

（五）[圆上三点绘制圆] ：

输入的是圆周上的三个点。在圆周位置确定而圆心位置不明确时有用。

（六）[绘制椭圆] ：

图9 绘制椭圆时的命令窗口

先输入的两个点为椭圆的一个轴，可为长轴或短轴，第三点与已定的椭圆轴的垂直距离决定了椭圆的另一轴的半长度，第三点输入后椭圆绘制完成。

利用Shift可强制椭圆轴在水平与垂直方位。

（七）[绘制圆弧] ：

与三点绘制圆相同均需输入三个点，而圆弧自首点开始，结束于第三点。

（八）[绘制椭圆弧] ：

与绘制椭圆相似，但在输入一个轴的两点后，接着输入的是椭圆弧起点的位置（坐标），该点与已输入的椭圆轴的垂直距离决定椭圆另一轴的长短，该点和椭圆中心的连线与椭圆相交的交点是椭圆弧的起始端。最后一个输入点和椭圆中心连线与椭圆的交点是椭圆弧的终点。

绘制的椭圆弧是从首端沿逆时针方向到末端的这部分，所以首末端顺序必须正确。

利用Shift可强制椭圆轴在水平与垂直方位，但对弧的起始与结束位置不起作用。

二、[捕捉]

捕捉功能是绘制线条、创建点（图块）等操作时准确定位的功能。进入捕捉功能时光标不变。

进入捕捉功能后，当光标接近符合条件的点（捕捉点），在该位置显示出红色的捕捉点标记，形状与捕捉点的类型有关（表1）。

捕捉功能是将下一个输入点准确定位到已经存在的某些特征点的工具，出现捕捉点标记时，点击操作的输入点即为该捕捉点。有11种特征点捕捉方式和连续捕捉方式设置共12个功能。前10种功能每执行一次命令，只进行一次捕捉，捕捉实现后即退出捕捉状态。

（一）[捕捉线端点]：

捕捉线段端点，线条的每一个控制点都是捕捉对象。

（二）[捕捉线条中点]：

捕捉整条线条的中点（距离中点），闭合线无效。

（三）[捕捉线上两控制点的中点]：

捕捉线条上两控制点的中点。

（四）[捕捉线交点]：

捕捉的是线段（包括延长线）的交点。

（五）[捕捉圆心]：

捕捉圆心，包括椭圆的中心位置。

（六）[捕捉垂足]：

绘制线条时捕捉已输入的最后一点在光标靠近的线段（包括延长线上）上的垂足

（七）[捕捉插入点]：

捕捉的是点图元的插入位置。

（八）[捕捉线上点]：

捕捉的是接近光标的线段（不包括延长线）上光标的垂足

（九）[捕捉网格交点]：

捕捉视图上光标附近的网格线交点

（十）[捕捉网格线上点]：

捕捉网格线上任意点。

单纯鼠标移动捕捉网格纵线上的点，Shift+鼠标移动捕捉网格横线上的点。

（十一）[连续捕捉点]：

前面的捕捉命令完成一次捕捉后即退出捕捉状态，本命令弥补这种不足：当需要连续捕捉某种或某些类型的捕捉点时，可以使用本命令功能。

本命令被执行后即处于连续捕捉状态，直到再次点击此命令菜单或工具按钮退出连续捕捉状态。至于捕捉何种特征点、捕捉多少种特征点需使用下一个功能设置。

（十二）[连续捕捉点设置]：

设置连续捕捉点的捕捉类型。

理论上可以将以上捕捉类型全部选中，这样就可以同时捕捉到所有需要的特征点，但是实际效果可能适得其反，因为捕捉类型的处理顺序或许会造成你需要的捕捉点未能出现。因此同时捕捉的特征点类型不宜设多，只能根据需要选择一种，或根据经验作恰当的设置。

sjtc

三、线条编辑

线条编辑工具条上11个工具按钮，对应子菜单项在[线条]主菜单下。这些编辑功能如无特别声明，同时只能对选择的单一线条操作。对这样的命令，若所选线条多于1条，会逐条闪烁询问确认所选线条。

对单一线条操作的命令，一次操作即完成的，操作循环一般是“选择线条-编辑操作”；可以多次反复操作的，操作循环一般是“选择线条-编辑操作，编辑操作…-右击退出编辑”；可对多条线条同时操作的，操作循环一般是“选择线条集-右击-编辑操作”。

（一）[偏移线条] ：

本功能根据选择的线条，在通过偏移位置点或与线条偏移指定距离处新建其对应的偏移线条。

进入偏移线条功能，若进入命令前已选择了线条，选择多条时会逐条闪烁询问用户确认拟偏移的线条，只选一条时直接进入偏移操作；进入命令前未选择线条则需选择拟偏移线条，同样若选择多条线条，系统仍会询问用户确认拟偏移线条，只选一条即进入偏移操作。

偏移操作：点击或键盘输入一个点，创建的偏移线即完成并显示，完成一次线偏移，返回进入命令选择拟偏移线状态。

偏移线的具体位置与命令窗口的选项有关。

偏移操作类型：“指定偏移通过的位置点”和“指定偏移所在位置侧”2个单选项，当选择“指定偏移通过的位置点”时，所显示偏移距离被忽略，偏移线通过输入点，偏移距离编辑框中的值改变为此时和偏移距离。当选择“指定偏移所在位置侧”时，显示的偏移距离值作为偏移线条与原线条的距离，输入点仅作为偏移线在原线的偏移侧的依据。

偏移距离类型：有一个“图纸距离”复选项，未选即为空间偏移距离，选中时为图纸上的距离。两种距离单位可能不同，因而所显示的数值也可能不同，但偏移效果相同且同步改变。

进入偏移命令时，偏移距离初始值为图纸2mm。需要修改该值时，随时往编辑框中输入数值即可。

柱状图形、垂向比例不同于水平方向比例的剖面图形的偏移距离为水平方向的距离，其垂直距离经过比例换算，使偏移线条在屏幕上的纵横方向偏移距离相同（此时实际坐标的纵横偏移值不同）。

（二）[延长线条] ：

延长线条从被选择线条的末端继续绘制线条的操作。闭合线，圆，圆弧，椭圆，椭圆弧不能被延长。

（三）[一点剪断线] ：

进入命令，线条选择后，显示待编辑标记，光标显示为大十字，当光标离该线条距离较小时，线条上出现剪断标记，表示当前点击时剪断点的位置，点击即完成剪断操作。闭合线被剪断后，仍然是一根线条，但已不再是闭合线。非闭合线条剪断后，成为两条线条。线条剪断后仍有一条处于编辑状态，可继续对其执行剪断操作。右击清除线条的选择，保留命令执行状态，可重新选择线条操作或右击退出命令。

圆，圆弧，椭圆，椭圆弧不接受剪断操作。

sjtc

（四）[二点剪断线] ：

二点剪断线需要两个剪断点才完成剪断操作，并且2个剪断点之间的线条被删除。非闭合线条被两个剪断点剪断为三段并将两个剪断点间的线条删除，闭合线条被二点剪断成两条线条，需要用户在拟删除的一条点击确认后将该段删除。剪断后始端所在线条仍处于待剪状态。右击清除线条的选择，保留命令执行状态，可重新选择线条操作或右击退出命令。

（五）[连接线] ：

进入命令，先后点击两条非闭合线，若线条不相交，则两线条近端连接；若线条相交，则在交点处连接，保留两线条的点选部分。若两线条的参数不同，则使用先选择线条的参数。

如果进入命令前已选择线条集，进入命令后直接要求输入第二条线条，点选后即执行线条连接。与第二条线条连接的是选择集线条中最先进入选择集的线条。

连接线对象包括开线条和非闭合的弧（椭圆弧），不包括闭合线。弧连接后离散化成折线线条。

（六）[倒直线角] ：

倒直线角是在折线顶点处用长度等于倒角距离的直线段截去顶点，使线条趋于圆滑。倒角的直线段与截去的线段组成等腰三角形。

椭圆，圆，圆弧，椭圆弧，曲线不能作为倒角对象，只有2个点的线条不能作整条线条倒角。

进入命令，命令窗口有3个单选项：指定倒角距离，整条线条倒角，指定两直线段之间倒角。

首次执行此命令或变换视图，默认倒角距离是图纸上距离1mm，空间距离按此换算，空间视图在1：50000比例尺时为（DMS）1.8038秒或0.1km，柱状图形视图和剖面图形视图在垂直比例为1：100时是0.1m。修改倒角距离在任意操作状态可以直接在倒角距离编辑框内输入数值。或者选中命令窗口的“指定倒角距离”单选项后，在视图内点击两次，其间距即为倒角距离，第一次点击后，点击处至当前光标间出现橡皮线，点击处与当前光标的距离在倒角距离编辑框中连续动态显示，对于纵横比例尺不一致的视图，因为倒角距离是按垂直方向计量的，两个点击点应在一条垂线上，否则设定的距离偏小。也可一个点用点击，另一个点用键盘输入坐标或者两个点均使用键盘输入坐标。

“整条线条倒角”即对选中的线条的所有控制点作倒角。命令窗口提示“点选或开窗口选择倒角第一条直线段”，此时选择的线条立即进行倒角并显示倒角后图形，选择出现多于1条时，闪烁图元要求用户进一步作出确认，可以连续选择线条倒角，但每次只选择一条，也可以对同一线条连连续多次倒角。右击退出命令。

“指定两直线段之间倒角”只执行指定线段间的一个线段控制点处的倒角。两直线段之间倒角有2种情形，一是同一线条相邻直线段间倒角，另一种是2条非闭合折线的线段之间倒角。

sjtc

2条线条间的倒角在2个被点击线条的线段间进行，若倒角成功结果为一条线条，线条的某些部分可能被截去，两线段间用长度等于倒角距离的线段连接。如果倒角线段实相交，倒角后保留2条线条被点击的部分；否则截去与倒角三角形相连的部分。若两条线条平行或倒角距离不合适，倒角失败。如前述倒角顶点与倒角线段构成等腰三角形，两线条的倒角，倒角顶点是两倒角线段的交点（或延长线交点），如果此三角形底边两点位置在两倒角线段上，倒角成功，如有一个点以上落到了倒角线段的延长线上，则倒角失败，导致失败的点若与倒角顶点位于倒角线段同侧，属倒角距离太小，位于两侧属倒角距离太大。

倒角距离(半径)太大小

倒角距离(半径)太小

柱状图与剖面图水平方向与垂直方向的比例尺常不一致，倒角距离按垂直距离计量，倒角效果按屏幕视觉的等腰三角形设计，即不同位置不同倾斜角度的倒角距离在视图上目视是相等的，而按坐标计算倒角两点间的距离是不相等的。另外，倒角刚完成时视觉上的等腰三角形，在图形的纵横比例尺的比值改变后就不再等腰了。

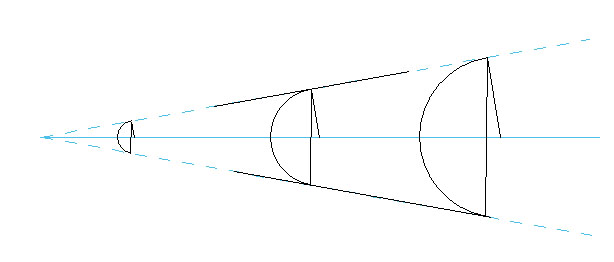

对一条线条在相同倒角距离下多次倒角，会出现倒角不对称的形态，这是直线倒角方法造成的：一侧倒角后，另一侧的线段可能变短因而无法倒角。要得到满意的对称的圆滑效果，在每一次倒角后应适当减小倒角距离。

sjtc

（七）[倒圆弧角]：

线条的顶点处用圆弧削去顶点，使线条顶点处圆滑。

操作过程，线条类型与倒直线角相同，对同一线条连续多次倒圆弧角一般没有作用，因为一次倒角后在相同倒角半径下已不存在可倒之角。

倒圆弧角使用半径等于倒角半径的圆弧在与倒角线段相切的位置截去部分线段用圆弧替换，如该圆弧无法同时与两倒角线段实相切则倒角失败。虚切的位置靠近倒角顶点为倒角半径太小，反之为倒角半径太大。

倒圆弧角的矩形改曲线时倒角的形状出现畸变

（八）[延伸线条] ：

本命令可选择多条线条同时向同一参照线条延伸。

进入命令先以点击或框选选择拟延伸线条集，右击结束选择，切换为选择延伸参照线，延伸参照线选择后完成一个延伸线操作循环，返回进入命令的初始状态。

延伸线条的结果，是延伸线条两端按线端方向延伸至与目标线条某一线段或其延长线的相交处，没有相交则不延伸。当延伸方向上与目标线条的多个线段有相交时，只延伸到最近的线段上。

圆，椭圆，圆弧，椭圆弧，闭合线条，被锁定图层的线条不能进行延伸，但可作为延伸参照线。

是不是要延伸到线段的延长线上？近乎平行时会延伸到很远，有没有必要？

（九） [线裁剪]

（十） [区裁剪]

sjtc

（十一）[统改线条] ：

统改线条参数。进入命令先建立线条选择集并右击结束选择，命令窗口显示如图10。可以统改的有图层，线图例，颜色，“曲线”，“闭合”，“统改线方向”，“线图例宽”，“线图例高”，“线宽”等项。其中前三项（图层，线图例，颜色）分别通过点击图层项目窗口、线图例项目窗口、颜色图例项目窗口内的项目实现修改，其他项目直接在命令窗口内点击实现修改，对线宽的修改，在线图例原高为0.00时修改线宽项目，在线图例原高不为0时修改线图例高项目。闭合复选项内显示一个绿色的小方块，表示选择集中的线条同时包含有闭合线条和非闭合线条（如果选择集中既有折线也有曲线，曲线复选项也会如此显示）。这些项目的改变除线方向没有显示外都立即在图形上反应出来。

图10 统改线条的命令窗口

（十二）[线连接弧] ：

操作与延长线类似，即从线的末端延长，以该点作为圆弧的第一个控制点，以三点绘制圆弧的方式延长，延长出来的圆弧离散化为折线，第一段圆弧的末点作为下一段圆弧的始点，右击结束该线编辑。如果右击时圆弧的第3点尚未输入，该段圆弧未完成而被舍弃。结果线类型为折线。

本功能以三点圆弧方式延长线条，如果三个点严格在一条直线上，则可延长出一段直线段，但注意第二点需在首末点之间，否则结果可能不如所愿。

用鼠标输入的情况下，移动鼠标时按住Shift键橡皮线强制水平或垂直，在点击时按住Shift键，输入的坐标中与前一点增量小的坐标分量强制与前一个点相等。利用这一特点，可以绘制出水平或垂直延长的直线段。

sjtc

（十三）[线连接切线弧] ：

操作与延长线类似，但每输入一个控制点，在线末与该控制点间以与原线末相切的圆弧相连并离散化。右击结束该线编辑。

本功能在移动鼠标时按住Shift键橡皮线虽强制水平或垂直，但即使点击时按住Shift键，对输入位置也没有影响，

（十四）[移动线上点] ：

线条选择后显示待编辑标记，点击标记点，该点即显示为当前编辑点标记，光标与当前编辑点的前后控制点间出现橡皮线，点击完成移动，返回线条待编辑状态。可以反复多次移动线上点，右击退出该线编辑。

用键盘作移动时，有多种坐标输入模式可选：通过点击命令窗口滚动栏中“输入模式”按钮弹出对话界面选择（详见本章一“绘制线图元”中绘制线条）。键盘输入坐标时，被移动点随坐标改变实时移动，在输入焦点位于右侧坐标编辑框时回车完成移动，返回待编辑状态。

需要说明的是，当选择方位距离或相对距离（相对经纬度）时，输入坐标是以被移动点的前一个点为基点的。与绘制线条相同，使用相对坐标输入模式时，编辑框中动态显示的数值不能被键盘输入直接利用。

（十五）[连续移动线上点] ：

与移动线上点相似，只是完成一个点的移动后，直接进入下一个点的移动状态。右击退出该线编辑。
