在工程测量中,涉及到很多控制测量的任务,
外业观测的数据,如何正确处理,
你采用了什么样的方法,有什么经验和大家分享,
现征求以下内容

内容控制测量使用的软件、平差软件处理视频、平差处理经验等

奖励:1-20铜板

参与有奖,欢迎大家发贴

评分

参与人数 9威望 +10 铜板 +34 收起 理由
wjq0732 + 2
zzh01012 + 2 感谢分享
挽↘手①芈z + 1 很给力!
928096684 + 1
ddae3332 + 2
llccqq + 8 顶一个
丈量大地 + 8 强力支持,就应该多举行这样的经验交流活动
测量客 + 10 地信网的成长离不开您的支持!
后勤部长 + 10 强烈支持!

查看全部评分

该会员没有填写今日想说内容.

2073

主题

100000万

铜板

364

好友

超级版主

每一次的分离都是为了下一次的相聚

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
17550

精华勋章宣传勋章爱心勋章组织勋章地信元老灌水勋章荣誉会员勋章活跃勋章贡献勋章

发表于 2011-2-25 01:31 | 显示全部楼层
回复 支持 1 反对 0

使用道具 举报

879

主题

11万

铜板

589

好友

超级版主

论坛使者

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
27882

宣传勋章爱心勋章优秀斑主灌水勋章活跃勋章贡献勋章精华勋章荣誉会员勋章

QQ
 楼主| 发表于 2011-3-1 13:33 | 显示全部楼层
地信网论坛版规和新人指南
本帖最后由 heart 于 2011-3-1 13:34 编辑


用全站仪进行导线控制网的外业时,应注意:

1、根据导线级别选择测回数,如I级导线需2秒全站仪观测2测回,不同等导线按规定做。
2、外业选点时,测站与前后视要通视,视线离地面不低于0.5米。要在全站仪看得清晰的距离内。
3、过程点可用木桩加钉做点位,重要常使用点应埋设砼桩,以保证稳定性。
4、尽量让导线边长相等,前进左(右)角接近180度,因为等边直伸导线点位误差最小。
5、外为选好点后,应在现场用油漆做好点之记(如有电杆、大石上用油漆标明方向和距离以便查找),并要在导线图上也做好点之记。
6、现场导线点不要做在道路等易破坏的地方,尽量选择制高点,并要考虑利于架设仪器和观测
7、内业计算
8、 导线测量前注意先检查全站仪的2C值,如果需要三角高程,注意检查竖盘指标差。测量时要使用质地好的木制脚架,切勿使用铝合金脚架,受温度影响,易变形。如果在山区,高差较大的时候,注意事先校正仪器的长水准管及电子气泡,气泡不准将会导致倾斜补偿过大,在前后视高差过大的时候,严重影响测量精度。

点评

好  发表于 2012-4-21 16:30

评分

参与人数 1铜板 +5 收起 理由
hero1930 + 5 强烈支持!

查看全部评分

该会员没有填写今日想说内容.
回复 支持 1 反对 0

使用道具 举报

879

主题

11万

铜板

589

好友

超级版主

论坛使者

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
27882

宣传勋章爱心勋章优秀斑主灌水勋章活跃勋章贡献勋章精华勋章荣誉会员勋章

QQ
 楼主| 发表于 2011-2-25 16:42 | 显示全部楼层
该会员没有填写今日想说内容.
回复 支持 反对

使用道具 举报

879

主题

11万

铜板

589

好友

超级版主

论坛使者

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
27882

宣传勋章爱心勋章优秀斑主灌水勋章活跃勋章贡献勋章精华勋章荣誉会员勋章

QQ
 楼主| 发表于 2011-2-25 18:17 | 显示全部楼层
地信网论坛发帖规范—规范发帖,方便你我他!
本帖最后由 heart 于 2011-3-1 13:38 编辑

导线测量【traverse survey】知识
指的是测量导线长度、转角和高程,以及推算坐标等的作业。
  在地面上选定一系列点连成折线,在点上设置测站,然后采用测边、测角方式来测定这些点的水平位置的方法。导线测量是建立国家大地控制网的一种方法,也是工程测量中建立控制点的常用方法。
  设站点连成的折线称为导线,设站点称为导线点。测量每相邻两点间距离和每一导线点上相邻边间的夹角,从一起始点坐标和方位角出发,用测得的距离和角度依次推算各导线点的水平位置。
  导线测量布设灵活,推进迅速,受地形限制小,边长精度分布均匀。如在平坦隐蔽、交通不便、气候恶劣地区,采用导线测量法布设大地控制网是有利的。但导线测量控制面积小、检核条件少,方位传算误差大。
  按国家大地网的精度要求实施的导线测量,称为精密导线测量,其导线应闭合成环或布设在高级控制点之间以增加检核条件。导线上每隔一定距离测定天文经纬度和方位角,以控制方位误差。
  电磁波测距仪出现后,导线测量受到重视。电磁波测距仪测定距离,作业迅速,精度随仪器的改进而越来越高,电磁波导线测量得到广泛应用。
  闭合导线:从高等控制点出发,最后仍回到这个高等控制点形成一个闭合多边形。
  附合导线:从高等控制点开始测到另一个高等控制点。


导线测量平差常见问答
一、为何有时计算结果与其它计算有些差异?
答:a.观测角度使用的是前进方向的左角还是右角,本软件采用前进方向的左角,输入负号时表示是前进方向的右角,并转换为左角平差。
  b.是否选用了概算,及概算的各选项是否正确。
  c.是否使用严密平差,严密平差与近似平差计算结果是不同的。
  d.严密平差是否使用迭代平差,有些软件尽管使用严密平差,但只进行单次平差,精度不高。
  e.严密平差的先验误差设置是否一致,而且软件使用的定权方式可能不一样,导致部分差异。
  f.近似平差是否选用了反算等,可以在“项目设置”中更改以适合您的需要。
  g.近似平差时是否选用了角度改正前的坐标增量闭合差,这会导致坐标增量闭合差的不一致。
  h.高程平差时,水准和三角高程因为定权的不同而有差异,坐标导线按三角高程计算,其它则提供了高差类型的选择。
二、如何选择严密平差或近似平差?近似平差是否需要进行方位角边长反算?
答:
  《工程测量规范》规定:一级及以上平面控制网的计算,应采用严密平差法,二级及以下平面控制网,可根据需要采用严密或简化方法平差。当采用简化方法平差时,应以平差后坐标反算的角度和边长作为成果。
  《城市测量规范》规定:四等以下平面控制网可采用近似平差法和按近似方法评定其精度。......采用近似平差方法的导线网,应根据平差后坐标反算的方位角与边长作为成果。
  因此,严密平差适用于各等级导线,而近似平差适用于较低等级导线,采用近似平差时应对方位角、角度、边长等进行反算,以便方位角、边长、角度等可以作为最终成果使用。
三、为什么软件中默认的计算表格样式与我们的习惯不一样?
答:成果表格可以自定义,计算表因方案设置的不同而有所不同。
这里主要是因为您使用的是近似平差且不进行反算的格式,而本软件默认是严密平差,当选择近似平差时默认也是进行反算的。可以在项目设置中选择近似平差,并且去掉“方位角、边长反算”等即可获得您所需的格式。
四、近似平差时的坐标增量闭合差为什么与有些书上不一样?
答:近似平差中,计算方案里有一个选项,以让用户选择近似平差是否使用在角度闭合差分配前计算的坐标增量闭合差来反映导线精度。使用角度闭合差分配前计算的坐标增量闭合差将与严密平差一致,否则与通常的手工计算一致。
五、验后测角中误差有时相对于角度闭合差为何显得很大?
答:这主要有以下情况:
  a.先验误差设置不切实际,相对于测角,将测距先验误差设置过高会导致程序认为误差主要来源于角度,而对角度加以较大的改正数,使得评定的测角中误差较大。
  b.测量发生错误,主要可能是边长测量错误,使得坐标增量闭合差太大。
  c.已知点精度不高。
六、为什么角度闭合差不是平均分配的?
答:严密平差是按最小二乘法平差,角度闭合差不是平均分配的。
    近似平差角度闭合差是平均分配的,但如果计算方案里选择了进行反算,则角度、方位角、边长等都是反算后的最终成果,并不是计算的中间成果,角度改正数也就可能有正有负。
该会员没有填写今日想说内容.
回复 支持 反对

使用道具 举报

879

主题

11万

铜板

589

好友

超级版主

论坛使者

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
27882

宣传勋章爱心勋章优秀斑主灌水勋章活跃勋章贡献勋章精华勋章荣誉会员勋章

QQ
 楼主| 发表于 2011-3-1 11:53 | 显示全部楼层
《涉密地质资料管理细则》必读
本帖最后由 heart 于 2011-3-6 08:08 编辑

【文件名】 利用(控制测量优化设计与平差2.13版)软件进行导线平差计算
【文件格式】 *.exe
【时长】 4分钟
【内容介绍】

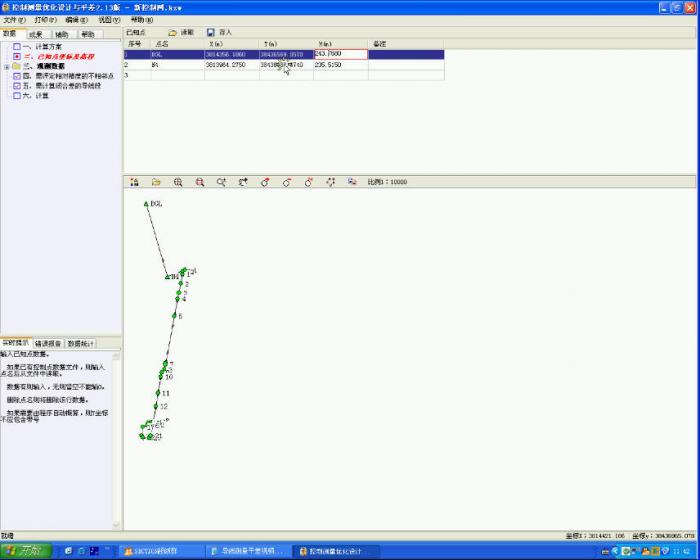

             1、使用的软件:控制测量优化设计与平差2.13版
             2、平差类型:导线测量平差
             3、数据要求:
                 已知点坐标
                外业观测的水平角、平距、高差
               假如观测的是斜距和垂直角,计算前,请根据公式计算出平距和高差

              软件项目设置
              控制网等级
              三等 测角中误差1.8  方位角闭合限差3.6n 导线全长相对闭合限差1/55000
              四等 测角中误差2.5  方位角闭合限差5n 导线全长相对闭合限差1/35000
             一级 测角中误差5.0  方位角闭合限差10n 导线全长相对闭合限差1/15000
           二级 测角中误差8.0  方位角闭合限差16n 导线全长相对闭合限差1/10000
            三级 测角中误差12.0  方位角闭合限差24n 导线全长相对闭合限差1/5000

【附件个数】 1个
【铜板要求】5个


导线测量计算视频.rar

1.22 MB, 下载次数: 703, 下载积分: 铜板 -1 个

三角高程计算.rar

638.93 KB, 下载次数: 459, 下载积分: 铜板 -1 个

三角高程测量计算实例.rar

1.91 MB, 下载次数: 570, 下载积分: 铜板 -1 个

该会员没有填写今日想说内容.
回复 支持 反对

使用道具 举报

879

主题

11万

铜板

589

好友

超级版主

论坛使者

Rank: 17Rank: 17Rank: 17Rank: 17Rank: 17

积分
27882

宣传勋章爱心勋章优秀斑主灌水勋章活跃勋章贡献勋章精华勋章荣誉会员勋章

QQ
 楼主| 发表于 2011-3-11 09:35 | 显示全部楼层
快速提高会员级别和总积分的说明与方法
清华山维 平差易和科傻的验后单位权中误差是指角度中误差还是方向中误差?
清华山维和科傻是方向中误差,
