如何绘制一个点图元，正好位于两条直线的交点上。

506985516 · 发表于 2011-1-14 23:06

如何绘制一个点图元，正好位于两条直线的交点上。

我主要是想把cad转入mapgis的图形校正到正确坐标值上，可是选择实际控制点的时候，总是选不到两条直线的交点上。郁闷，望大家给予回复

506985516 · 发表于 2011-1-14 23:27

回复 94525 的帖子

不行啊，不放大的时候看着是捕捉到了，可是放大看根本没有捕捉到

506985516 · 发表于 2011-1-14 23:36

回复 94525 的帖子

我主要是想绘制个点。输入点的时候shift和f12能用吗？告诉我你的qq吧。好吗。我的是506985516

wang3355 · 发表于 2011-1-15 07:59

使用section软件，有加强的捕捉功能，95425回答得不错的。

geoxue · 发表于 2011-1-15 08:04

回复 506985516 的帖子

你可以利用CAD的精确捕捉功能，在CAD中就将坐标移到正确的位置。然后转化到mapgis上。这样在mapgis中就已经具有正确的坐标了

zb_lym · 发表于 2011-1-15 10:59

同意8 楼
另外，也可以把线用MAPGIS的自动剪断线功能剪断，但不保存，输入点，线上移点-键盘线上移点读出剪断点坐标，移动点-坐标移点，就可以精确移点了。

506985516 · 发表于 2011-1-15 13:44

回复 zb_lym 的帖子

你这个回答估计可行，我试试。谢谢了啊

zb_lym · 发表于 2011-1-15 14:00

回复 506985516 的帖子

我的办法肯定行，只是麻烦点，不过据我所知，MAPgis中没有更好的办法。

xmh999 · 发表于 2011-1-16 10:48

本帖最后由 xmh999 于 2011-1-16 10:49 编辑

回复 506985516 的帖子

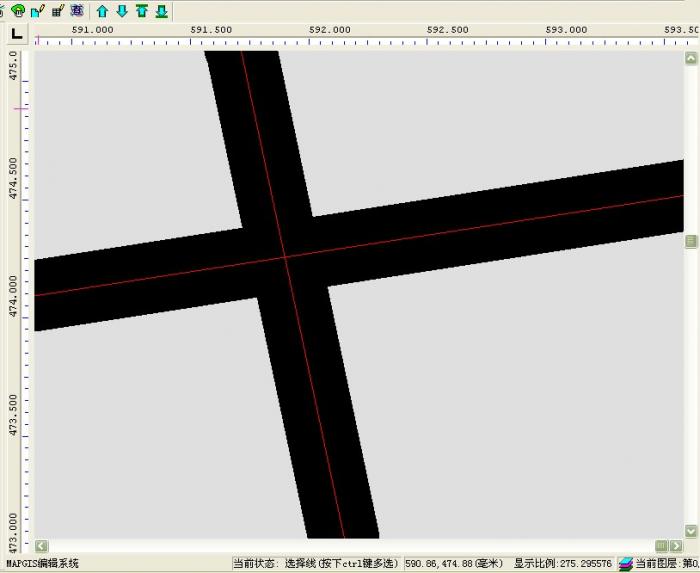

按住【Ctrl】键，选中相交的两条线；

然后用【F5】放大窗口，最后输入点图元。

amcacy · 发表于 2011-1-17 13:57

提示: 作者被禁止或删除内容自动屏蔽

[已解决] 如何绘制一个点图元，正好位于两条直线的交点上。
