[资料] 矿区批量数据交换过程详细操作步骤

[复制链接]

7658

主题

1165

铜板

2299

好友

技术员

为地信喝彩!

积分
106249
QQ
发表于 2011-1-14 11:54 | 显示全部楼层 |阅读模式
矿区数据批量交换过程详细操作步骤
第一部分:数据交换入库一、数据准备

1.
数据:地形地质图,矿区边界范围,勘探线信息(勘探线起始点坐标、各测量点坐标),勘探工程基本信息(工程编号、测量坐标),勘探工程地质编录数据(比如:地表工程的导线信息、刻槽样等;钻探工程的测斜、分层信息、刻槽样等),取样分析结果。

2.
格式:地形地质图数据为mapgisd点线面格式,其他测量数据按附录提供的EXCEL模板进行组织。
二、地图配准(地形地质图数据)
       如果地形地质图已做好地图配准,则将这些数据统一放在某个文件夹下作为背景图层,直接跳到第三步:生成矿区目录。

如果地形地质图未做好地图配准,则根据地形地质图的范围,生成该范围的该比例尺的图框。详见附录一:任意分幅图框生成。

利用生成的标准图框,对地形地质图进行误差校正和投影变换,生成符合要求的地形地质图,操作过程详见附录二:地图配准与投影。

准备好地形地质图后,即可将该地形地质图(点线面)作为背景图层,用于创建新矿区。

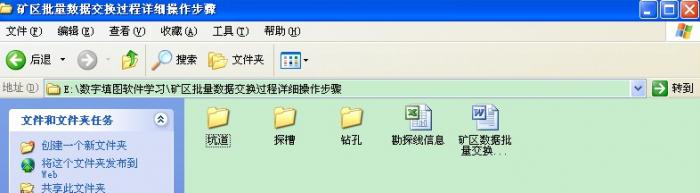

三、新建矿区目录

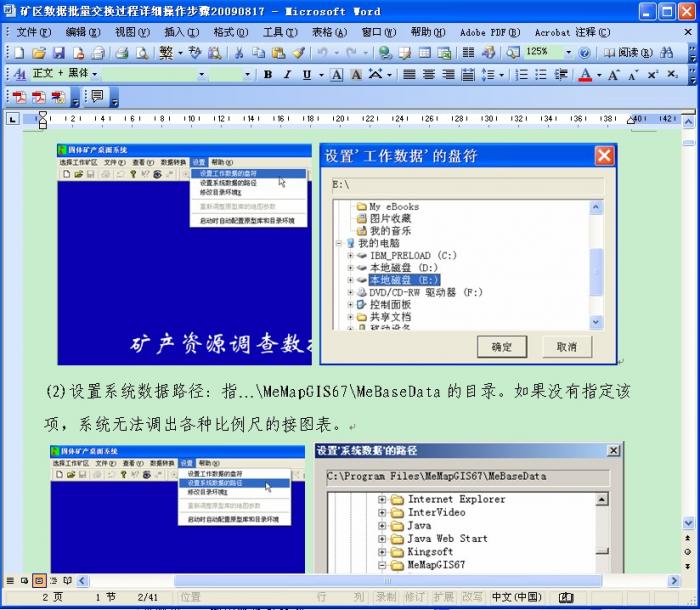

       1. 安装数字地质调查软件,做好符号库和矢量字库的配置,正确配置数字地质调查系统运行环境:

(1)
配置工作数据的盘符:指用户创建的MEMAPPING目录,如果数据存放在E盘,按下图选中目录即可。
1.jpg 2.jpg

矿区批量数据交换过程详细操作步骤.rar

3.43 MB, 下载次数: 334

评分

参与人数 1铜板 +2 收起 理由
220gangge + 2 很给力!

查看全部评分
