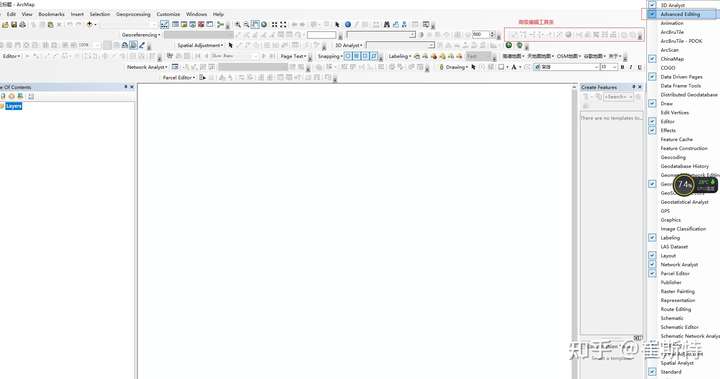

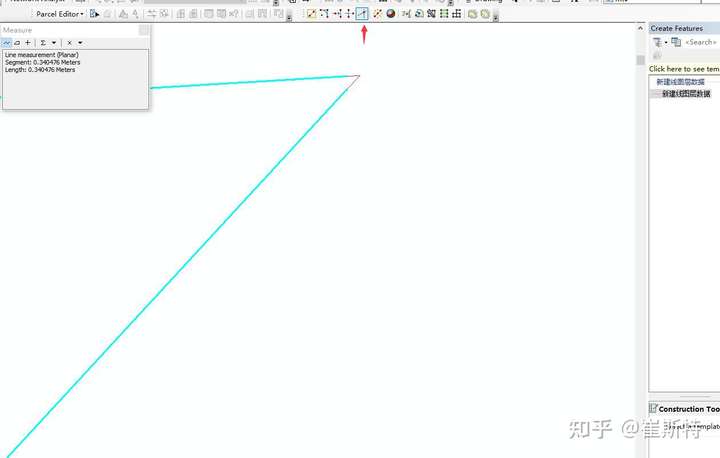

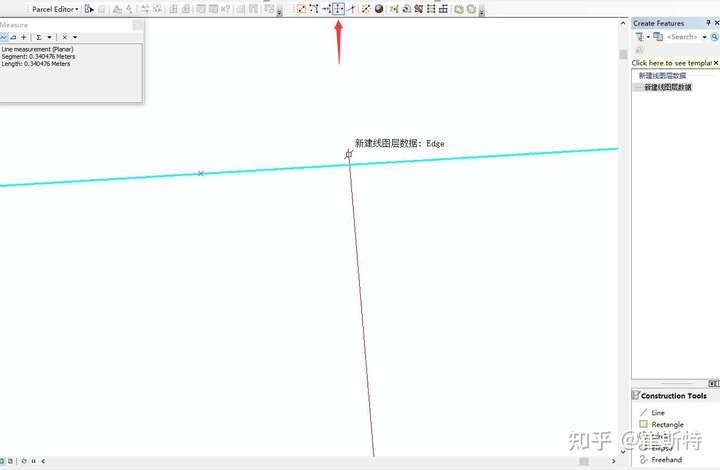

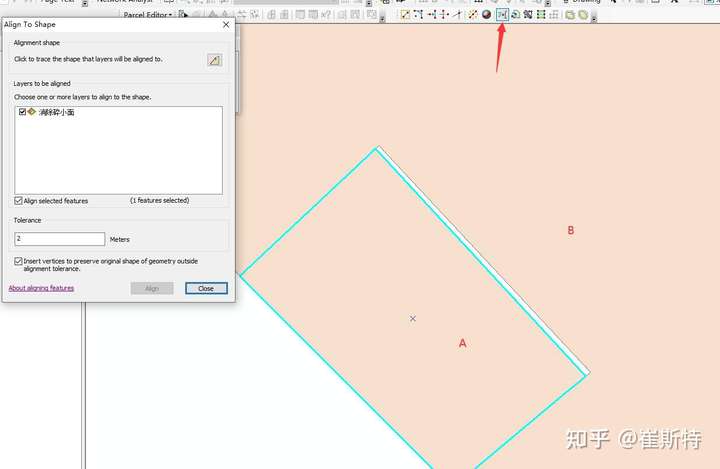

首先在菜单栏空白处右键,把Advanced Editing勾上,把高级工具条的调出。 高级工具条从左到右依次是 copy features tool 复制工具 fillet tool 圆弧工具 extent tool 延伸工具 trim tool 裁剪工具 line intersection 使线相交工具 explode multi-part feature 炸开(打散)多要素工具 construct geodetic 创建大地测量要素工具 align to shape 使图形贴近 replace geometry tool 更换几何图形 construct polygons 构造面 split polygons 切割面 planarize lines 打断相交线 generalize 抽稀处理工具 smooth 光滑处理工具 copy features tool 复制工具的使用,开启编辑状态,选中一个图形,点击copy features tool工具,然后任意点击一个地方,就会将这个图形复制到该处。如图所示 fillet tool 圆弧工具的使用,针对线型图层,选中需要在中间插入圆弧线的两条线段,然后点击圆弧工具,移动鼠标调节圆弧的幅度,如图 extent tool 延伸工具的使用,针对线型图层,选中需要延伸到它那里的这条线段,然后点击延伸工具,再点击需要延伸的线段,如图 trim tool 裁剪工具的使用,针对线型图层,选中需要裁剪到它那里的这条线段,然后点击裁剪工具,再点击需要裁剪的线段一端,如图 line intersection使不想交的线相交工具的使用,针对线型图层,选中需要相交的两条线段,然后点击相交工具,依次点击需要相交的线段,然后再点击任意一个地方结束,如图 explode multi-part feature 炸开(打散)多要素工具的使用,即选中需要打散的多部件要素,然后点击打散工具,即可从多部件变成单个要素。 align to shape 使图形贴近工具的使用,用来修复缝隙,或者让两个图形贴在一起。 选中需要靠边的图形点击贴边按钮沿着边界描边,然后设置距离容差

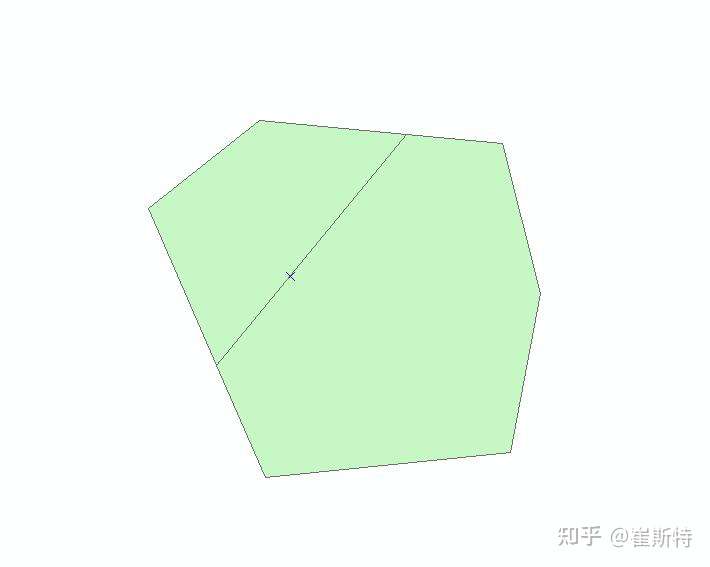

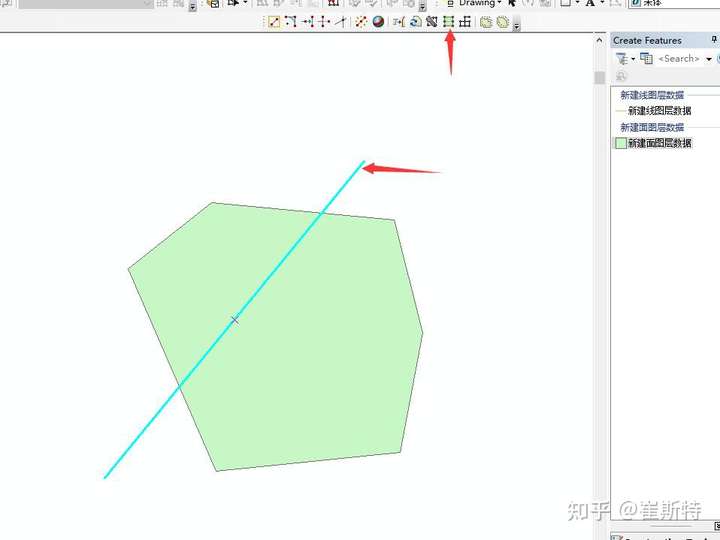

点击贴边Align即可Replace Geometry tool取代原几何图形,选中需要被取代的几何图形,然后点击Replace Geometry tool,重新在某个地方进行描绘,即新的图形会取代原图形的形状,但会保留原图形的属性 Split polygon,分割面,用其他层的线或者其他层的面来分割面层。 分割面之前点击线,然后点击分割面工具完成分割planarize line打断相交线。选中需要打断相交的线段,然后点击planarize line,就会在相交之处打断。
|
