星速岩土CAD实用工具（2023.03更新最新版本）

bao2000bao

更多软件请联系：星速岩土QQ群124840584，星速边坡群664369005

（如：星速基坑绘图JKAux，星速边坡绘图BPAux等）

星速岩土CAD，汇集了一些实用的岩土小工具，如：赤平投影（能生成3D球）、裂隙玫瑰图、抽水试验、波速测试、复合地基布桩、等高线、水位等值线、批量导入柱状图dwg生成钻孔信息文件、勘察线路垂线里程标注、根据曲线和钻孔提取钻孔里程、轴线颜色生成梁3D、圆立柱3D、建筑物3D；管线数据录入、编辑、自动生成管线图。

常用的图形编辑功能，如：直线、矩形、多段线、圆、圆弧、椭圆、样条曲线、填充、块等；拷贝、移动、镜像、阵列、旋转、拉伸、比例缩放、延伸、剪切、尺寸标注、尺寸连续标注、多重引线标注、删除、撤销、重做等。

还有一些特殊功能，如：增量编号、单行文本合并为多行文本、递增复制、递增修改、修改字高、修改字宽、文本沿线旋转、等分打断曲线、批量交点打断曲线、对齐复制、自身缩放、自身旋转、多段线圆角、多段线原位增加顶点、批量转存dwg为低版本、导入PDF为dwg、导入DWF为dwg。

游客，如果您要查看本帖隐藏内容请回复

赤平投影：

可以生成赤平投影图形，定性分析边坡稳定性，也可以生成投影3D球。

赤平投影

裂隙玫瑰图：

能读取txt文本和excel数据文件，生成边坡裂隙玫瑰图，自动统计分组生成表格。

裂隙玫瑰图

抽水试验：

能读取txt文本和excel数据文件，生成边二次降深或三次降深图，可以设置X、Y轴坐标间隔比例，确保图形显示合适美观。

抽水试验

读取数据文件等高线：

能读取txt文本和excel数据文件，生成普通等高线，也可以生成钻孔水位等值线等，提供了距离反比插值法和克里金插值法。

等高线

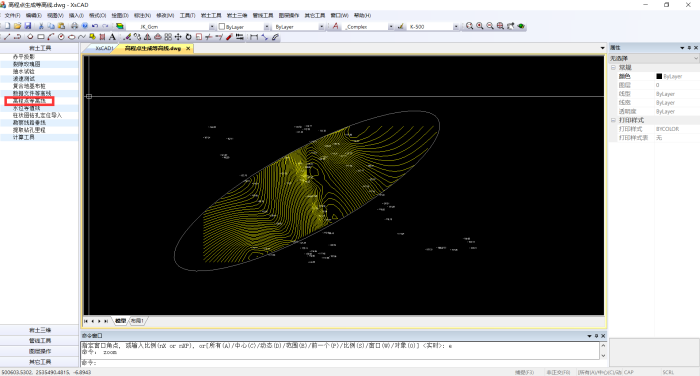

读取DWG高程点等高线：

能读取dwg内已有的高程点，生成等高线，并且能限定等高线在带状范围内。带状范围必须是封闭的曲线围成的范围。

带状等高线

线路垂线里程自动生成：

根据给定的曲线，按照指定刻度，生成小垂线并标注里程刻度。

线路垂线里程

批量读取柱状图钻孔信息：

批量读取钻孔柱状图dwg，获取钻孔及土层信息，生成数据文件。

提取柱状图钻孔信息

内撑三维模型：

根据轴线颜色区分梁截面尺寸，生成内撑三维模型。

内支撑三维模型

复合地基布桩：

根据封闭曲线，自动布置复合地基。选择多个封闭曲线，可以自动判断是否扣除不需要布置桩的内部封闭线。能矩形布桩，也能正三角形布桩；能布置一种桩型，也能布置两种桩型；能布置普通圆桩、矩形桩，也能按块布置桩。

复合地基布桩

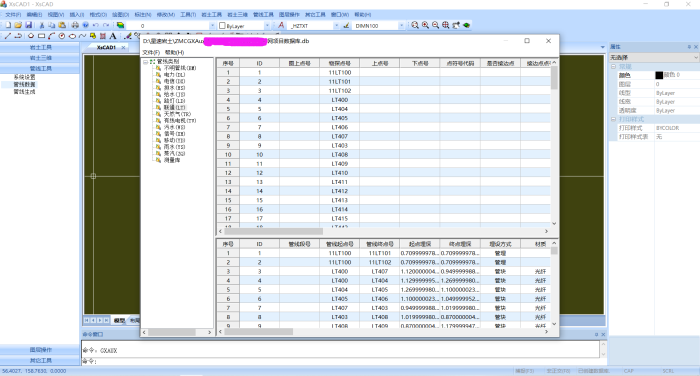

管线探测：

能新建、编辑和删除管线数据库及数据，数据库格式为sqlite3或access，能自动生成管线图。

管线工具

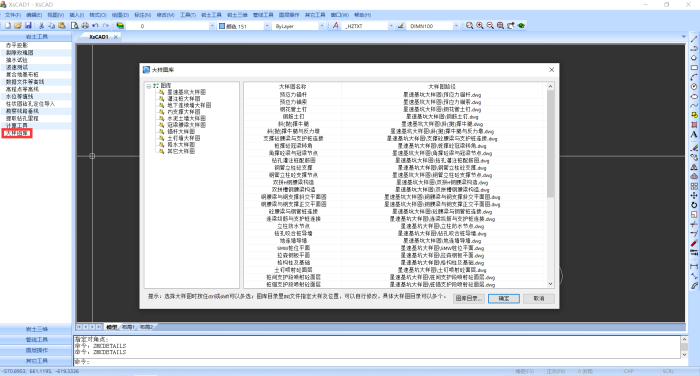

大样图库管理：

能自定义大样图目录分类。在当前图中插入一个或多个大样图。

大样图管理
