一、方案介绍 本次项目受委托，进行某城区城中村地下污染调查，我司负责对抽样点处的管线分布情况探查，由于该地处理旧城改造期，地下管线分布错综复杂，在钻探活动开展之前利用物探方法（地质雷达）探明地下管线既能将经济和安全损失降到最低也保障了居民生活的正常进行
二、调查方法将场区模块化，在每个模块内以一定的距离间隔选取合适的点数，其中厂区、仓库、池塘、垃圾填埋区等重点采样区域。
地球物理管线探测 由于污染调查区域主要为城中村，地下管线错综复杂，如果冒然取芯很可能对地下管线造成破坏，造成财产损失、民事纠纷、甚至人员伤亡，因此在下钻之前先用探地雷达进行小范围的扫描，选取合适区域内图像最干净最清晰的点进行下钻，使下钻的准确率大大提高，避免了盲钻和乱钻的现象。
钻机钻孔取芯 在确定了下钻点后直接下钻取芯，钻孔方式分为两种，一是6-8米的机械钻，另一种为2-3米的手钻，这主要是根据现场环境是否支持、是否需要机械钻来确定。
实验室芯样化学分析 对现场取出的芯样进行收集带回，通过对芯样中相关金属以及放射性元素的分析来判断地下环境是否受到污染。

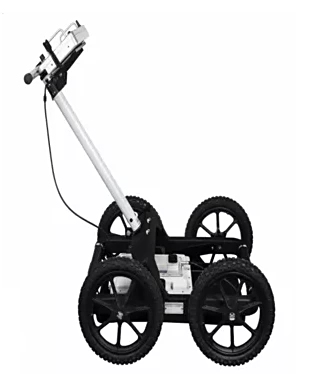

三、仪器设备此次项目使用的是天线探地雷达。该雷达为二维雷达，具有体积小，易携带、操作简便、适应性强、续航能力强等特点。
探地雷达工作原理
接收来自地下反射回的电磁波，以连续的有延续长度的脉冲子波描绘地下不同介质的大致分布情况。
四、成果展示右图红色方框中存在多条明显的双曲线反射波其相位均与入射波相同，结合图形大致可以判断为管线异常
|
