概述 目前通过GNSS等仪器采集的高程数据，通常记录为地球椭球体模型上方的大地高（或“椭球高”）。对于某些应用，如工程方面，我们可能希望确定海平面以上的高度，或由地球大地水准面得出的“正常高”。椭球高度必须首先调整或转换，然后才能与平均海平面高度进行比较。FME允许我们使用CsmapReprojector转换器在椭球高度和正常高之间进行转换。 CsmapReprojector转换器可以使用以下格网格式： Geoid96（.geo） Geoid99（.bin） OSGM91（.txt） Byn（.byn） EGM96（.grd） 如果您的格网不是这些格式之一，则可以使用FME进行转换。基于在http://earthinfo.nga.mil/GandG/wgs84/gravitymod/egm96/readme.txt上找到的规范，可以创建的比较简单的格网格式EGM96 AsciiGRD格式 ，文本格式。

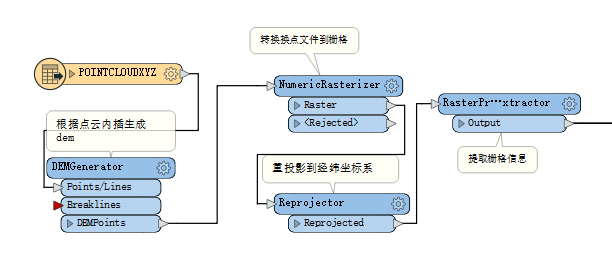

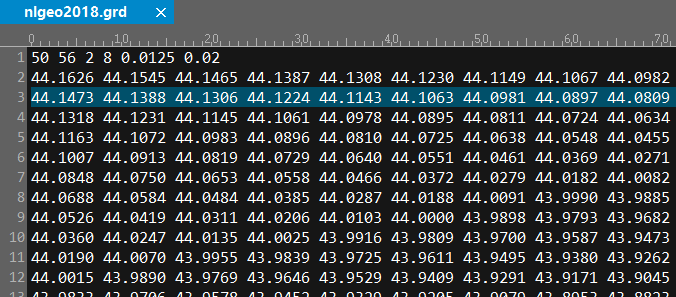

其中头文件也就是第一行记录的坐标信息，和格网间距信息 下面的文件主体为各个节点的高程值 模板结构 下面简单说明如何从自己的格网转换为EGM96GRD格式。 首先模板将Ascii格网文件转换成经纬度格式，我手中的格网文件不是密集点云数据，是间隔百米的高程异常文件，首先将其生成DEM通过内插将数据加密，然后提出内插后的高程做为一个点云，然后转换为一个光栅格网用于后续转换。

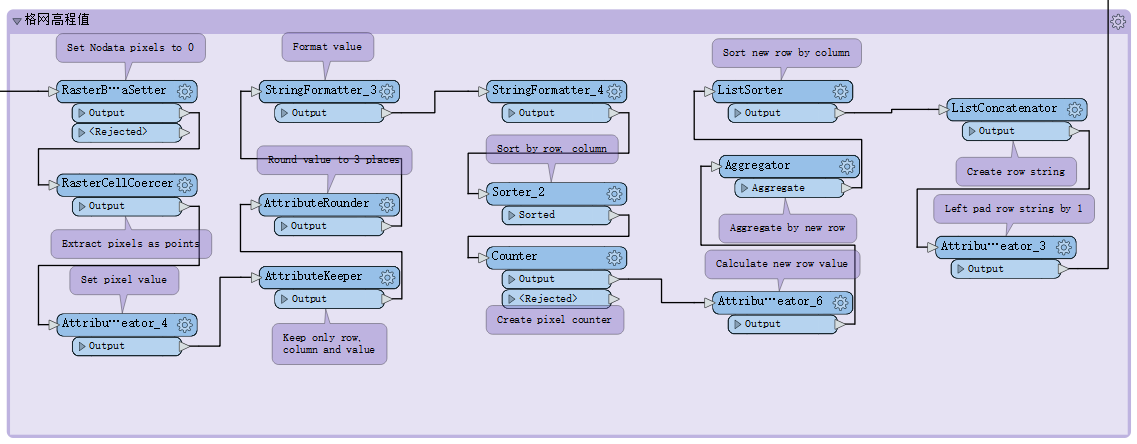

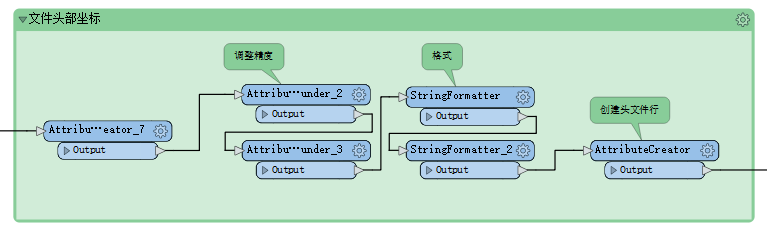

这个过程需要您提供格网像素间距，它应等于或大于点云的点间距。如果点不在椭球投影中，请再添加一个CsmapReprojector转换器，以便在光栅化之前重新投影点云文件。 然后，根据EGM96 Ascii GRD的格式，重新构造文件结构头文件和主体部分

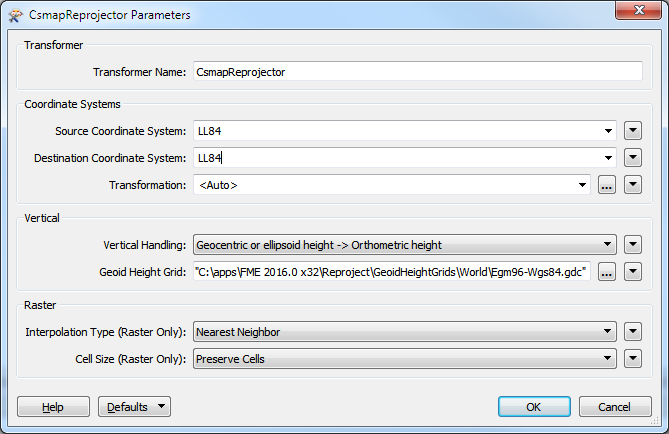

最后根据顺序将每一行文本写入到.grd格式文本文件中。 使用新的格网 在CsmapReprojector中有两个垂直处理使用转换格网的选项： 地心或椭球高度->正交高度 正交高度->地心或椭球体高度 选择这些选项后，将激活下面的Geoid高度格网选择框。
但是，单击框旁边的……浏览按钮会提示您输入一个GDC文件，而不是GRD文件。 GDC文件 GDC文件是一个简单的文本文件，其中包含要用于转换的格网目录，允许您使用覆盖不同区域范围的多个格网文件来进行同一转换。列出的数据所在的第一个格网将用于转换。 例如，这里是Geoid03-Nad83_Navd88-2003.gdc：的内容
#后面的行用于注释。..\..格网文件的路径相对于GDC文件的位置，如果出现加载失败时，可能是这个相对路径的原因，建议将路径直接更改为绝对路径。 创建GRD文件并将其放置在所需位置后，创建一个GDC文件并将其放在“FME安装文件夹\Reproject\GeoidHeightGrids”文件夹中。然后它将在CsmapReprojector转换器中使用。 **注意** 当FME第一次使用.grd文件时，它将尝试编译为一个二进制的._96文件。如果FME安装在C盘程序文件下，它没有足够的访问权限在GridData文件夹中创建此文件，并且将提示加载失败。在这种情况下，最好将.grd文件存储在文档文件夹下，并修改.gdc以指向这一点。创建了_96文件后，您可以将.grd和._96同时移动到GridData文件夹，或者以管理员权限启动FME软件。 本文转载来自CSDN作者：fmechina 版权归作者所有 原文链接：https://blog.csdn.net/fmechina/article/details/119239205
|
