一、项目概况 测区概况 项目作业区域内地层以第四系沉积和松散堆积物为主，工程地质条件较差 道路特点 1.小区道路多有停车，多为3米以内车道，路短 2.道路有断头及施工围挡现象，总体作业难度大 内容、工期、亮点 1.项目作业探测内容为机动车道路面下的各类道路病害体，包括空洞、脱空、疏松三类病害，探明其中心位置、范围、埋深、净深等空间位置和属性信息 2.工期：90天 3.亮点：GeoproX100 高精准定位 项目时间度表 2021年6月15日 工作准备，组织现场踏勘，初步资料收集 2021年7月5日 完成区域的病害探测工作、数据解释、异常验证、数据整理入库等工作 2021年8月2日--16日 完成资料解释及报告编写、内审、修改和完善 2021年8月23日 提交最终报告及成果数据 二、项目特色Geopro X高精度定位及采集控制系统 1 RTK（卫星差分定位）结合IMU（惯性导航）的组合定位，实现城市全场景定位误差小于20厘米 2 多路控制采集，不仅兼容主流雷达品牌，还可多频段、多参数组合采集 3 路面高清影像采集和同步 4 可高速、连续采集，效率提升5-10倍

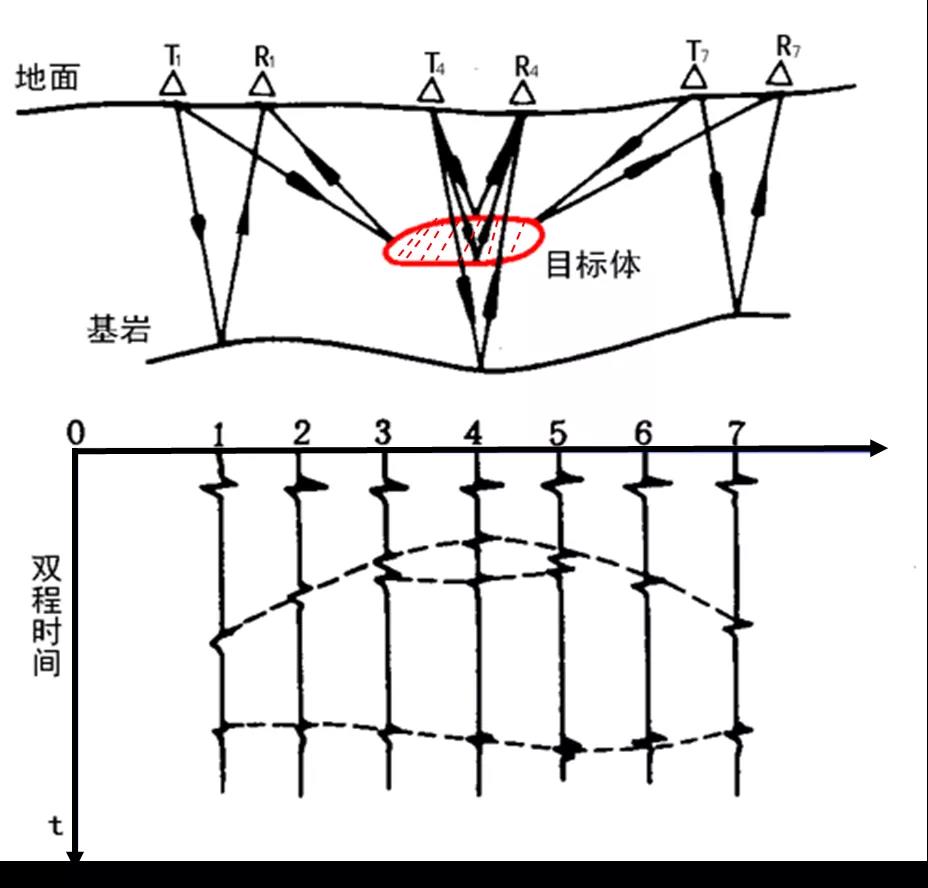

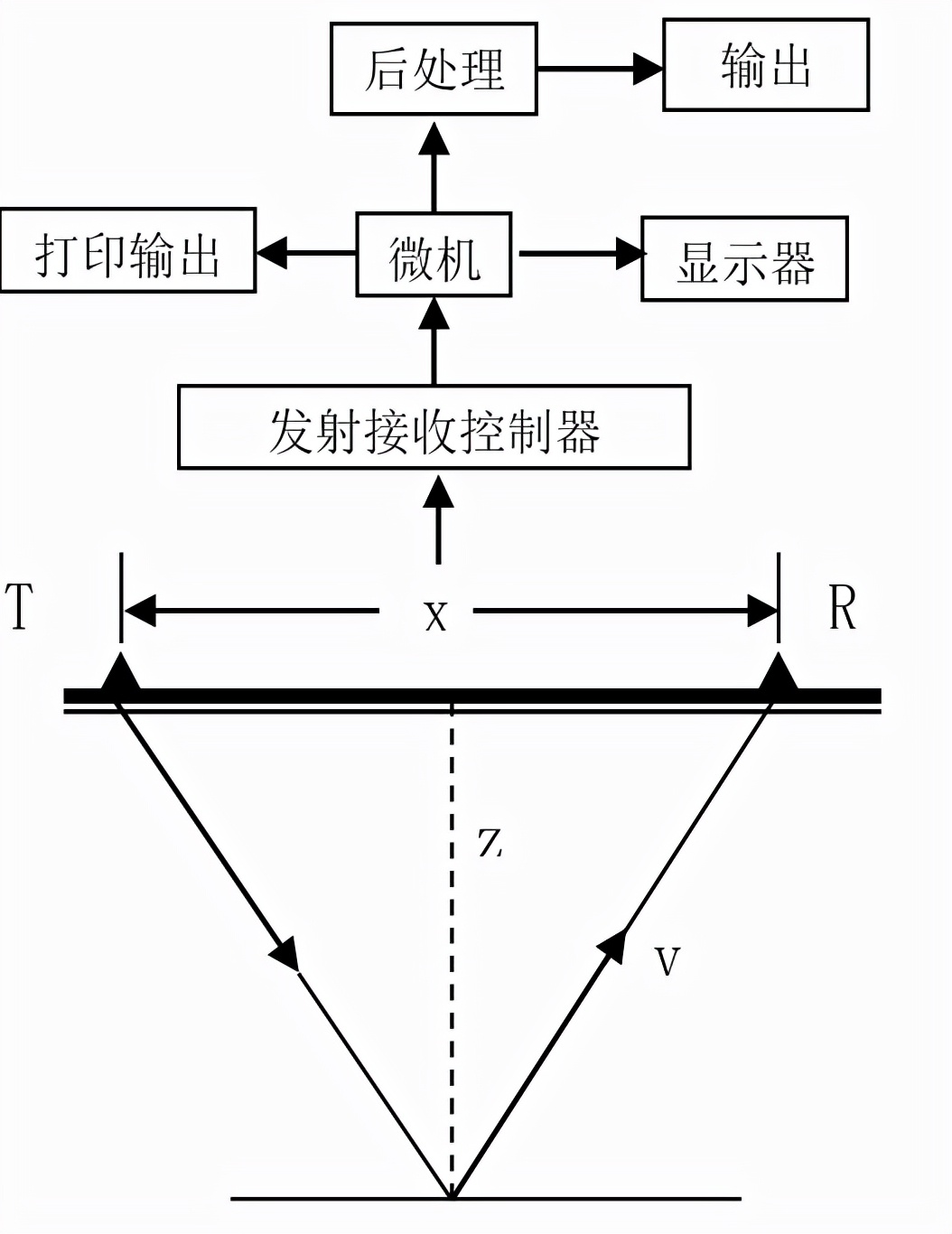

三、探测方法和仪器设备探测方法

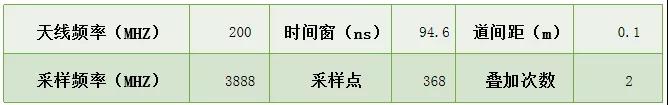

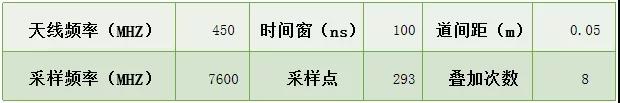

方法试验结论 MALA-GX450二维探地雷达采集参数
MALA MIRA三维探地雷达采集参数
二维、三维探地雷达在该试验区的平均电磁波速度均采用V=0.11 m/ns
项目投入仪器设备

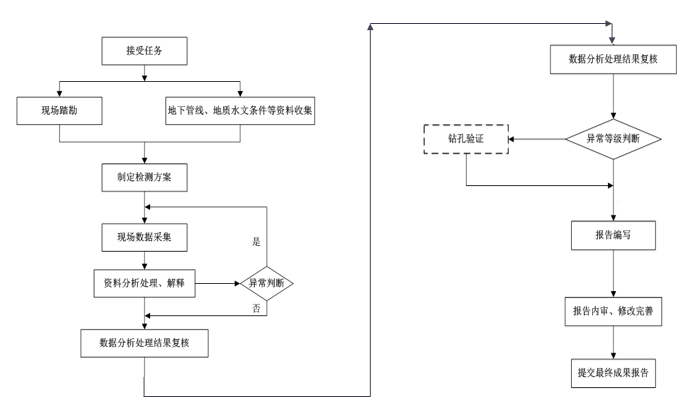

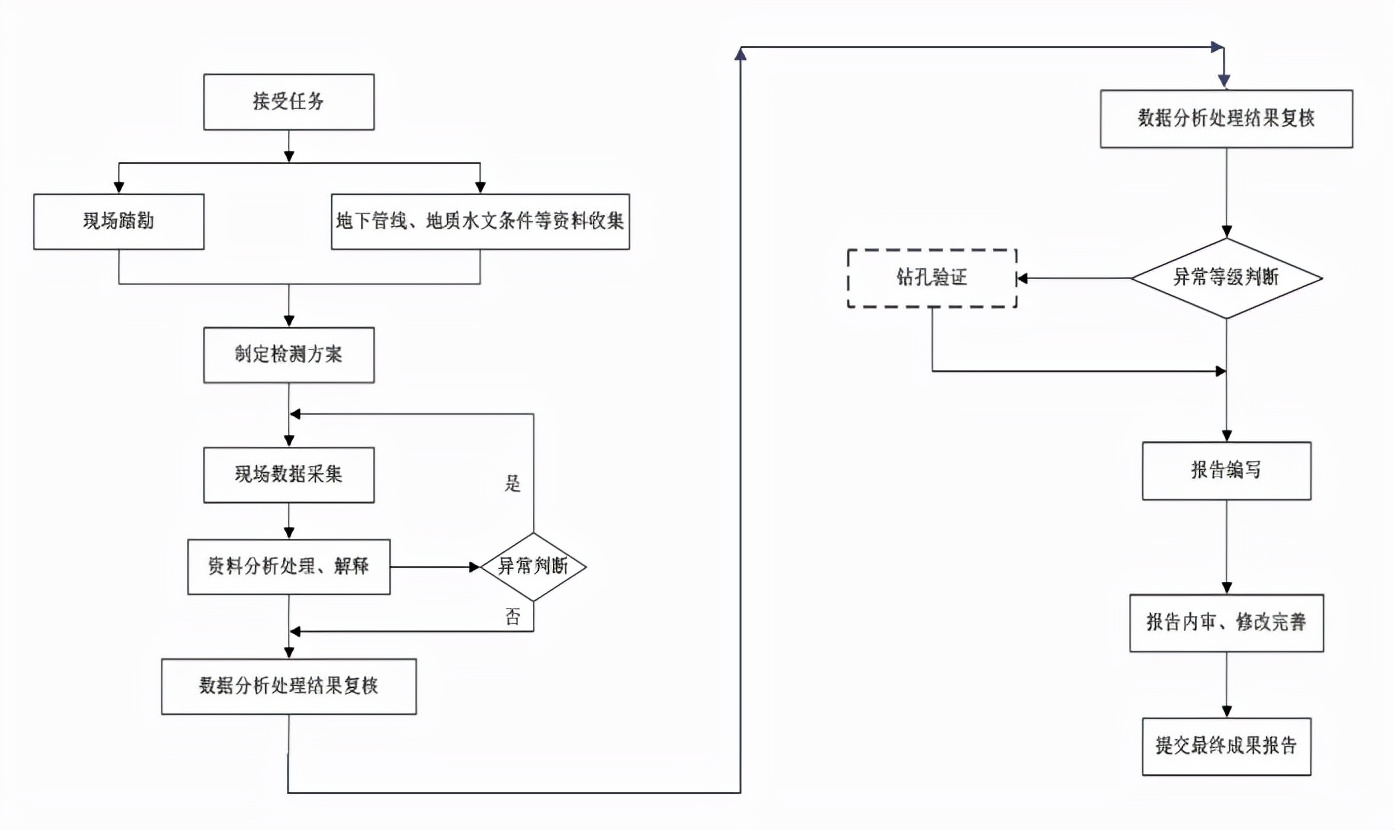

四、数据采集与处理解释探测流程

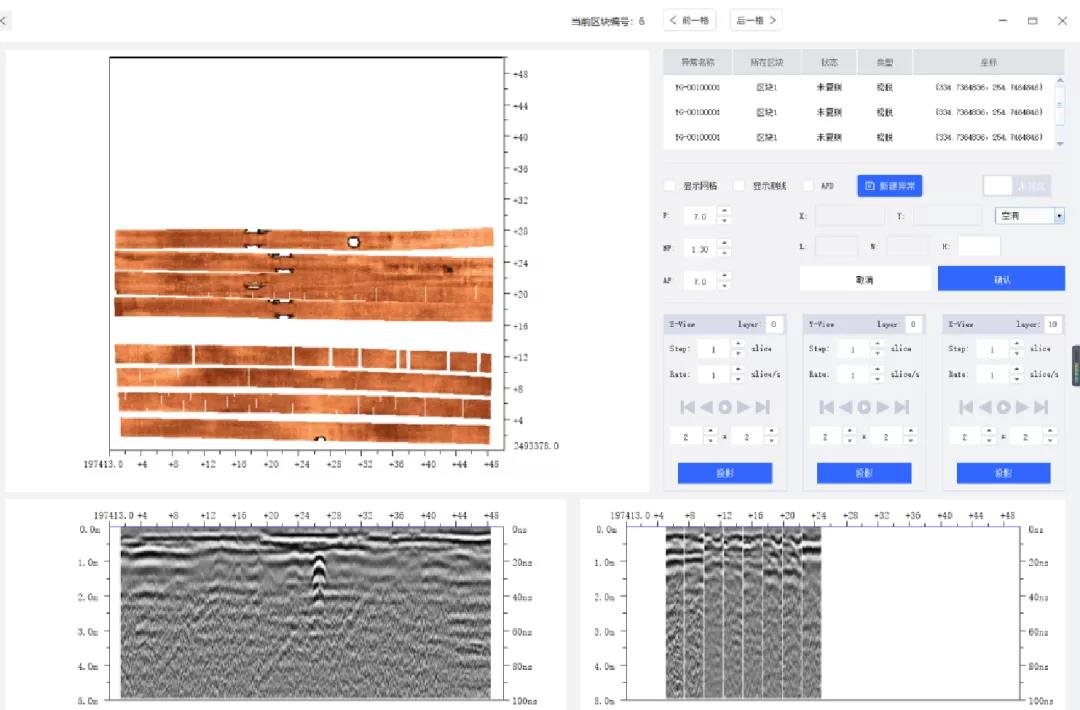

数据采集 数据处理解释 Geopro X Workshop数据处理 1.利用高精度位置信息，进行全要素的空间关联计算和模型重构 2.基于全空间模型的地下设施识别、病害隐患异常识别 3.全自动处理，提升效率、降低成本

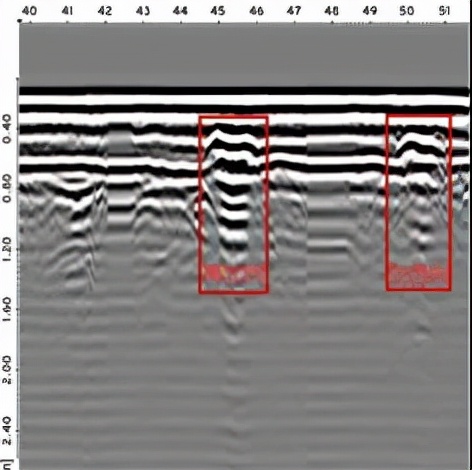

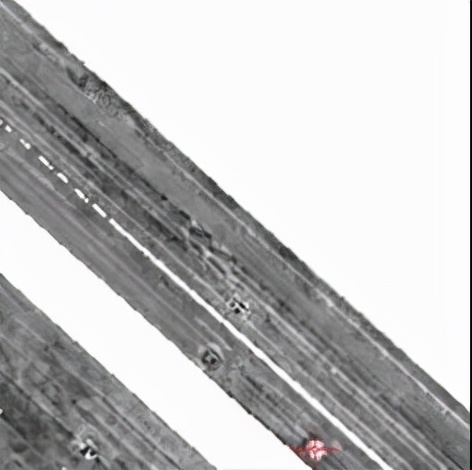

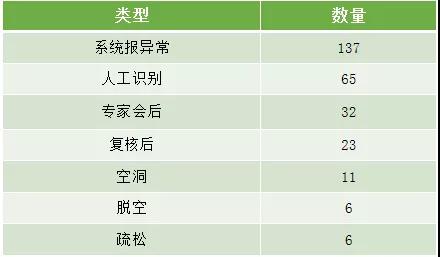

五、病害体成果展示
六、建议探地雷达测深问题 其他未探测区域 道路塌陷高危高发高影响区域 加强日常巡视和已上报病害体周边的周期性探测
|
