CAD快捷键命令，CAD常用命令大全图表

414248732 · 发表于 2021-9-8 17:38

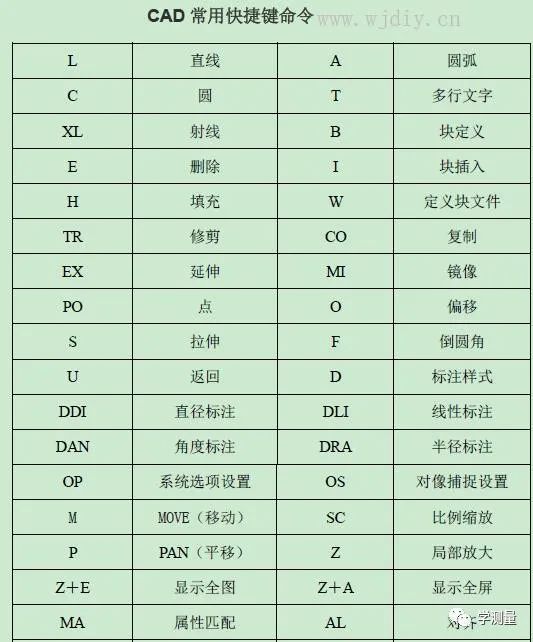

CAD快捷键命令大全，CAD常用命令大全图表如下

一、常用功能键
F1: 获取帮助

F2: 实现作图窗和文本窗口的切换

F3: 控制是否实现对象自动捕捉

F4: 数字化仪控制

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追踪模式控制

（用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。）

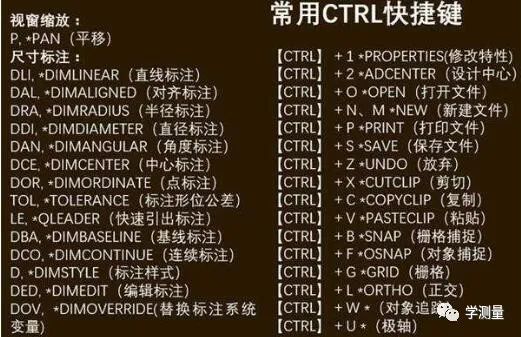

二、常用CTRL，ALT快捷键

ALT+TK 如快速选择

ALT+NL 线性标注 ALT+VV4 快速创建四个视口

ALT+MUP 提取轮廓

Ctrl+B: 栅格捕捉模式控制（F9）

Ctrl+C: 将选择的对象复制到剪切板上

Ctrl+F: 控制是否实现对象自动捕捉（F3）

Ctrl+G: 栅格显示模式控制（F7）

Ctrl+J: 重复执行上一步命令

Ctrl+K: 超级链接

Ctrl+N: 新建图形文件

Ctrl+M: 打开选项对话框

Ctrl+O：打开图象文件

Ctrl+P：打开打印对说框

Ctrl+S：保存文件

Ctrl+U：极轴模式控制（F10）

Ctrl+v：粘贴剪贴板上的内容

Ctrl+W：对象追踪式控制（F11）

Ctrl+X：剪切所选择的内容

Ctrl+Y：重做

Ctrl+Z：取消前一步的操作

Ctrl+1：打开特性对话框

Ctrl+2：打开图象资源管理器

Ctrl+3：打开工具选项板

Ctrl+6：打开图象数据原子

Ctrl+8或QC：快速计算器

双击中键：显示里面所有的图像

三、尺寸标注

DLI:线性标注

DRA：半径标注

DDI：直径标注

DAL：对齐标注

DAN：角度标注

DCO: 连续标注

DCE:圆心标注

LE:引线标注

TOL:公差标注

四、捕捉快捷命令

END：捕捉到端点

MID：捕捉到中点

INT：捕捉到交点

CEN：捕捉到圆心

QUA：捕捉到象限点

TAN：捕捉到切点

PER：捕捉到垂足

NOD：捕捉到节点

NEA：捕捉到最近点

五、基本快捷命令

AA：测量区域和周长（area)

ID：指定坐标

LI：指定集体（个体）的坐标

AL：对齐（align)

AR：阵列（array)

AP：加载*lsp程系

AV：打开视图对话框（dsviewer)

SE：打开对象自动捕捉对话框

ST：打开字体设置对话框（style)

SO：绘制二围面（ 2d solid)

SP：拼音的校核（spell)

SC：缩放比例 (scale)

SN：栅格捕捉模式设置（snap)

DT：文本的设置（dtext)

DI：测量两点间的距离

OI：插入外部对象

RE：更新显示

RO：旋转

LE：引线标注

ST：单行文本输入

La：图层管理器

六、绘图命令

REC：矩形

A：绘圆弧

B：定义块

C：画圆

D：尺寸资源管理器

E：删除

F：倒圆角

G：对象组合

H：填充

I：插入

J：对接

S：拉伸

T：多行文本输入

W：定义块并保存到硬盘中

L：直线

PL：画多段线。

M：移动

X：分解炸开

V：设置当前坐标

U：恢复上一次操作

O：偏移

P：移动

Z：缩放

(一）、26个字母：

A：圆弧 B：定义块 C：圆

D：标注样式 E：删除 F：圆角

G：编组 H：图案填充 I：插入块

L：直线 M：移动 O：偏移

P：时实平移 R：刷新窗口 S：拉伸

T：多行文字 U：撤消上一步 V：视图

W：保存块 X：分解 Z：视口缩放

(二) 、二维绘图命令

XL：构造线 RAY：射线 ML：多线

PL：多段线 POL：多边形 REC：矩形

SPL：样条曲线 EL：椭圆 PO：单点

DIV：定数等分点 ME：定距等分点 DO：圆环

SKETCH：徒手线 SO：二维填充 T：单行文本

3P：三维多段线 POL：正多边形 MT：多行文本

（三）、二维修改命令

CO：复制 MI：镜像 AR：阵列

RO：旋转 SC：比例缩放 LEN：直线拉长

TR：修剪 EX：延伸 BR：打断

CHA：倒角 PE：编辑多段线 SPE：编辑样条曲线

ED：编辑注释文字 ST：文字样式 AL：对齐

AA：面积 DED：编辑标注 PNA：平移

（四）、其它命令

UN：单位设置 LA：图层特性管理 LW：线宽设置

LT：线型设置 COL：颜色设置 LIMITS：图形界限

MO：对象特性 ADC：设计中心 OS/DS：草图设置

OP：选项 MA：特性匹配 ID：点位置

DI：测两点距离 OPEN：打开 NEW：新建

SHA：体着色 HI：消隐 3DO：三维观察

SET：设置变量 EXIT：退出CAD

(五)、三维命令

BOX：长方体 WE：楔体 REG：面域

EXT：拉伸 REV：旋转 SL：剖切

SU：差集 UNI：并集 IN：交集

SEC：截面 RR：渲染 RMAT：材质

3A：三维阵列 3F：三维面

（六）、标注命令

DAL：对齐标注 DAN：角度标注 DDI：直径标注

DRA：半径标注 DBA：基线 DCE：圆心标注

DLI：线性标注 DOR：坐标标注 DCO：连续标注

QDIM:快速标注

（七）、捕捉设置

END：端点 CEN：圆心 MID：中心点

QUA：象限点 PER：垂足 TAN：切点

PAR：平行 NEA：最近的 FRO:基点于

EXT：延伸

（八）、视窗缩放

Z+空格+空格：实时缩放 Z+E：显示全图或者鼠标滚轮放大缩小，双击滚轮图纸最大化显示

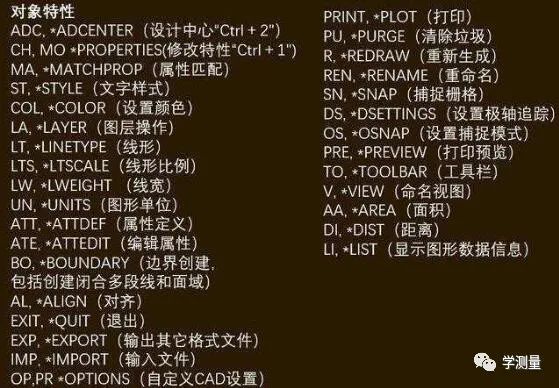

（九）、对象特性

PU：清除垃圾 OP：自定义CAD COL：设置颜色

1. 创建直线的快捷方式是L+空格

2. 创建圆的快捷方式是C+空格

3. 创建圆弧的快捷方式是A+空格

4. 创建矩形的快捷方式是REC+空格

5. 创建点的快捷方式是PO+空格

6. 创建单行文本的命令是DT

7. 创建多行文本的命令是MT

8. 创建填充的命令是H

9.将已经画出的线段延伸到某一线段 EX+空格

10.将已经画出的矩形倒圆角 F+空格

11.修剪绘图过程中多余的线 TR+空格

12. 修改文本 ED+空格

13. 移动命令是M+空格;

14. 旋转命令的快捷方式是RO+空格

15. 偏移命令的快捷方式是O+空格

16. 镜像命令的快捷方式是MI+空格

17. 复制命令的快捷方式是CO+空格

18. 局部观察平面图细节时,通常使用Z+空格

19. 可以在工作区看到实时缩放的放大镜 Z+空格+空格

20. 平移视图的快捷方式是P+空格

21. 通过平移视图平移视图P+空格

22.返回上一视图Z+空格+P+空格

23. 全局显示自己绘的平面图Z+空格+A+空格

24. 快捷方式CTRL＋P代表打印文件

25. 快捷方式CTRL＋C代表复制

26. 快捷方式CTRL＋V代表粘贴

27. 快捷方式CTRL＋X代表剪切

28. 新建文件的快捷方式是CTRL＋N

29. 在CAD里寻求帮助时,可直接点击F1

30. 正交的快捷方式是F8

31. 打开和关闭对象捕捉工具的快捷方式是F3

32. 直线标注的快捷方式是DLI+空格

33. 调整文字样式可以通过ST+空格快捷方式实现

34. 重新生成的快捷方式是R+ E+空格

35. 设置捕捉模式可以通过快捷方式实现 OS+空格

36.ENTER键可以重复上一次的操作

37. 刷新的快捷键是RE+空格

38. AutoCAD系统中，想取消正在执行的命令可用ESC

39. 设置捕捉模式的快捷键是OS

40. 旋转命令的快捷方式是RO

41. 计算面积的快捷键是AA

42. 平移的快捷键是P+空格

43. 最常用的标注快捷键是DLI

44. 直线的快捷方式是LINE

45. 创建圆的快捷键 C

46. 偏移命令的快捷方式是O

47.可以修改文本ed
