1. 概述 DEM数据作为GIS数据中常见的一种数据,经常都会使用到,除了用来生成等高线、高程点和做各种分析之外,生成地形渲染图也是常见的用途之一,这里给大家介绍一下ArcGIS中地形渲染图制作技巧,希望能够对大家有所帮助。 2. 数据来源本教程所使用的数据是从水经微图中下载的DEM数据,除了DEM数据,常见的GIS数据都可以从水经微图中下载。 ![](https://p3-tt.byteimg.com/origin/pgc-image/3402a1e9ddee4d5b9f00288dc46a4133?from=pc) 水经微图

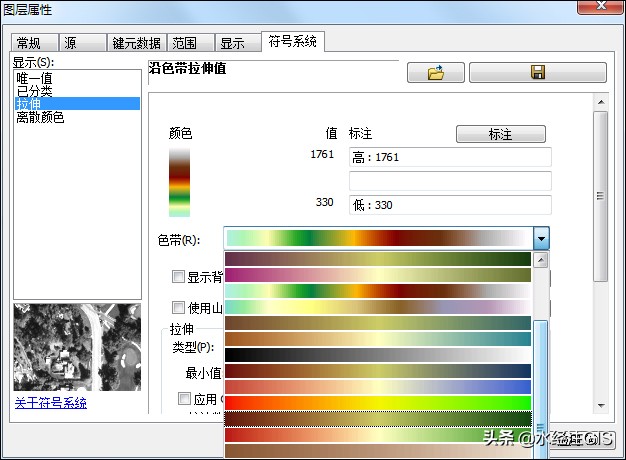

3. 直接渲染加载到ArcMap中的DEM数据,可以通过符号系统选择合适的色带,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/e7b29eab6bb7411ba34d03157c8f383a?from=pc) 选择色带
选择色带后的图虽然有了各种颜色,但是感觉太平面,没有立体感,如果要有立体感还需要再处理一下。 ![](https://p3-tt.byteimg.com/origin/pgc-image/10bd0391df6943f8a563654e763ec1e4?from=pc) 直接渲染地图
4. 山体阴影上面我们有提到,直接渲染DEM数据,虽然有颜色,但是不能直观体现地形的起伏,如果要体现立体感的地形,可以使用山体阴影工具。 在ArcToolbox中点击"3D Analyst工具\栅格表面\山体阴影",调用山体阴影工具。 ![](https://p1-tt.byteimg.com/origin/pgc-image/c1bd7f84d4874002afec6c1f906716de?from=pc) 调用山体阴影工具

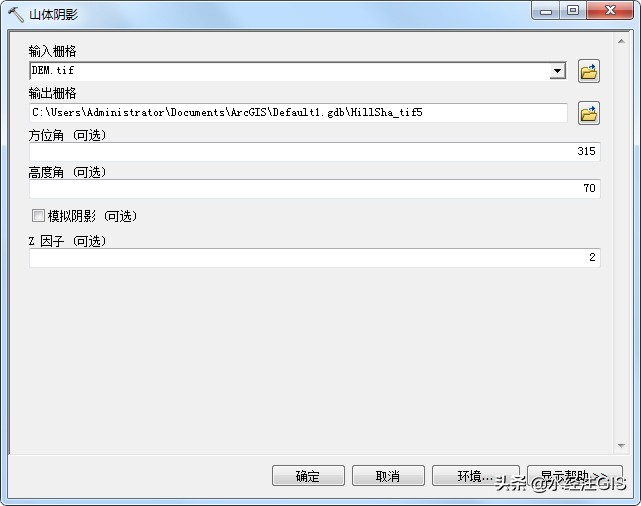

在显示的山体阴影对话框内,输入栅格为下载的DEM数据,设置输出栅格,方位角设置为70,Z因子设置为2,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/22e13bd1e6fc453aa7783d7046390d9f?from=pc) 山体阴影参数设置
点击确定后完成山体阴影的生成,如下图所示。 ![](https://p6-tt.byteimg.com/origin/pgc-image/cffbfea4acae43eba323eae25003462d?from=pc) 生成的山体阴影

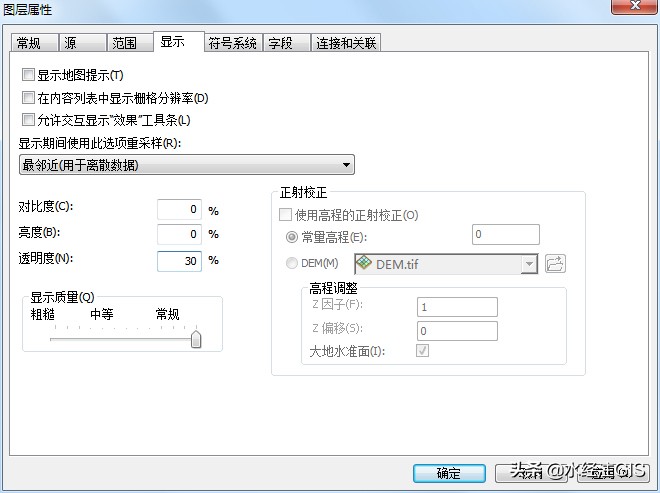

在生成的山体阴影图层上点击右键,打开图层属性对话框,设置透明度为30%,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/b32ef8552f354c3c89609e732fd4a5a6?from=pc) 设置透明度
设置完成后点击确定可以看到修改后效果,如下图所示。 ![](https://p6-tt.byteimg.com/origin/pgc-image/817a6cd0ce4743e38ae5211fbfc3632e?from=pc) 修改后效果
5. 影像函数除了上述的山体阴影方法之外,还可以直接使用ArcGIS 10.X以上带的影像函数功能来制作立体感地图。 在菜单栏上点击"窗口\影像分析",打开影像分析对话框。 ![](https://p3-tt.byteimg.com/origin/pgc-image/d5c776440e3742a7a65ce44bd338ae06?from=pc) 选择影像分析
在显示的影像分析对话框内,选择下载的DEM数据,点击添加函数按钮,如下图所示。 ![](https://p3-tt.byteimg.com/origin/pgc-image/06ca95d0353a44268add4539d0fd4ede?from=pc) 点击添加函数按钮
点击后在显示的函数模板编辑器对话框内,选择上DEM图层,点击右键,选择晕渲地貌函数,如下图所示。 ![](https://p3-tt.byteimg.com/origin/pgc-image/22809239b6f54815bf53eaf917c0f9ca?from=pc) 选择晕渲地貌函数
在显示的栅格函数属性对话框内,高度设置为70,Z因子设置为2,如下图所示。 ![](https://p6-tt.byteimg.com/origin/pgc-image/06e85b70357e49ef85bfc6af78163a77?from=pc) 栅格函数属性设置
点击确定后可以看到渲染效果,如下图所示。 ![](https://p3-tt.byteimg.com/origin/pgc-image/f3529e9b1ff24fefa1702f3247dcbaef?from=pc) 渲染效果
6. 结语以上就是ArcGIS中地形渲染图制作技巧的详细说明,主要包括了数据来源、直接渲染、山体阴影和影像函数等功能。 最后,如果您在工作中遇到与GIS相关的任何难题,请通过留言或者私信告诉我们,我们将针对比较有典型性和代表性的问题提供解决方案,从而将我们"为您提供丰富的地图数据与专业的GIS服务"之宗旨落到实处!
|
