[经验分享] 如何使用ArcGIS Pro配准60年代地图(附实验数据下载)

[复制链接]

277

主题

2270

铜板

2

好友

教授级高工

Rank: 12Rank: 12Rank: 12

积分
1712
发表于 2021-7-5 14:36 | 显示全部楼层 |阅读模式
1. 概述
栅格数据可通过卫星影像、航空摄像机和扫描地图等多种来源获取,扫描地图和历史数据通常不包含空间参考信息,在无法使用摄影测量的情况下,可以使用地理配准工具将影像与地图坐标系对齐,这里以60年代的历史地图为例,给大家介绍一下如何使用ArcGIS Pro进行地理配准,希望能对大家有所帮助。
2. 数据来源
本教程作为参考的数据是从水经微图中下载的卫星影像数据,除了卫星影像数据,常见的GIS数据都可以从水经微图中下载,你可以通过关注微信公众号"水经注GIS",然后在后台回复"微图"即可获取软件下载地址,当然也可以直接在水经注GIS官方网站下载。

水经微图


3. 加载数据
将需要配准的影像加载到ArcGIS Pro内,由于数据未定义空间参考,软件会提示没有坐标信息,如下图所示。

软件提示


(关注微信公众号"水经注GIS",并回复"历史地图"获取实验数据)

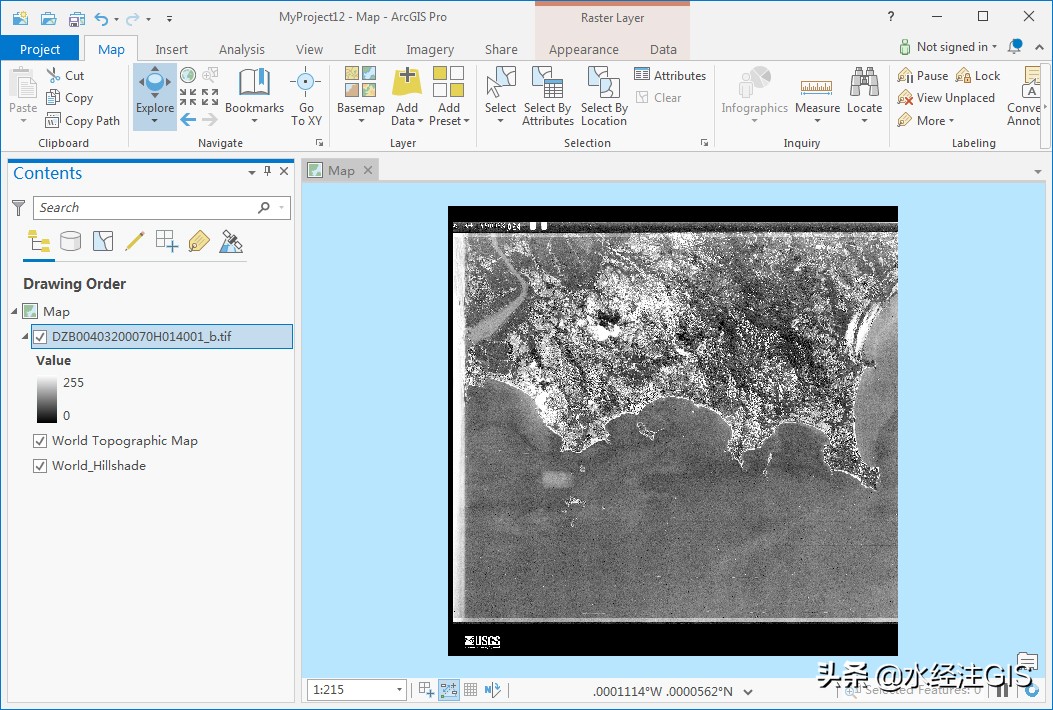

实际上,影像已添加到地图中,但以经度和纬度 (0,0) 显示,如下图所示。

加载的影像

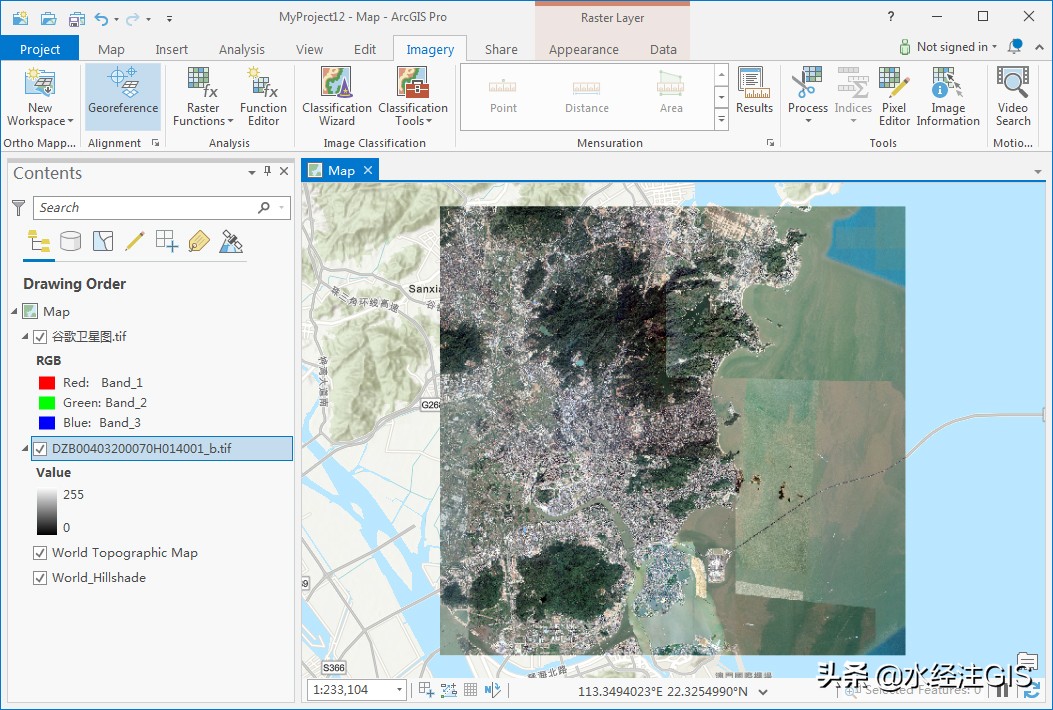

将作为参考的卫星影像加载进来,如下图所示。

加载的卫星影像


4. 地理配准
选中待配准地图,在菜单栏上选择Imagery选项卡,在对齐组中点击Georeference,如下图所示。

点击Georeference


在打开的Georeference选项卡内点击Set SRS,设置坐标系,如下图所示。

点击Set SRS

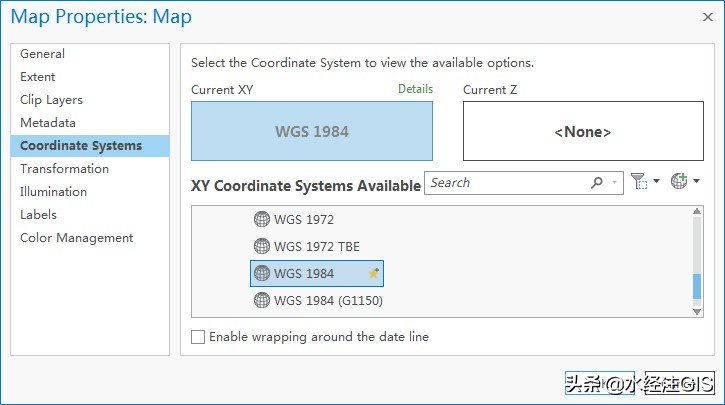

在显示的Map Properties对话框内,设置坐标系为WGS 1984,如下图所示。

设置为WGS 1984


在Georeference选项卡内点击Add Control Points,为地图添加控制点。

点击Add Control Points

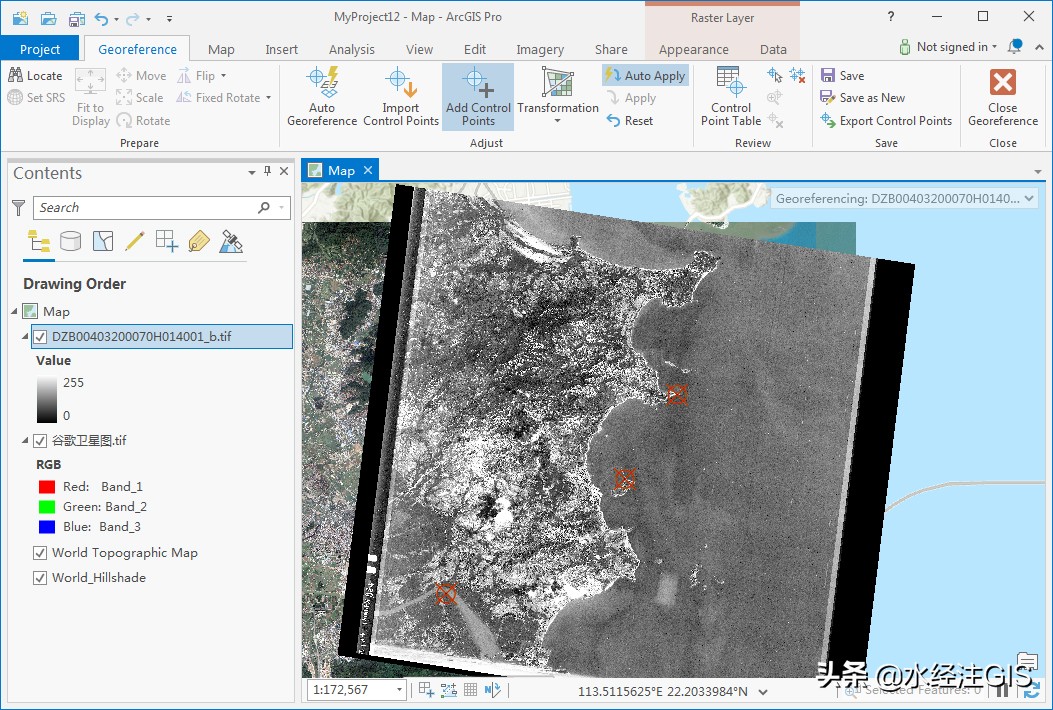

依次在待配准地图和参考地图上点击同一位置的点作为控制点,如下图所示。

添加的控制点


可以通过点击Control Point Table按钮打开控制点表,如下图所示。

点击Control Point Table

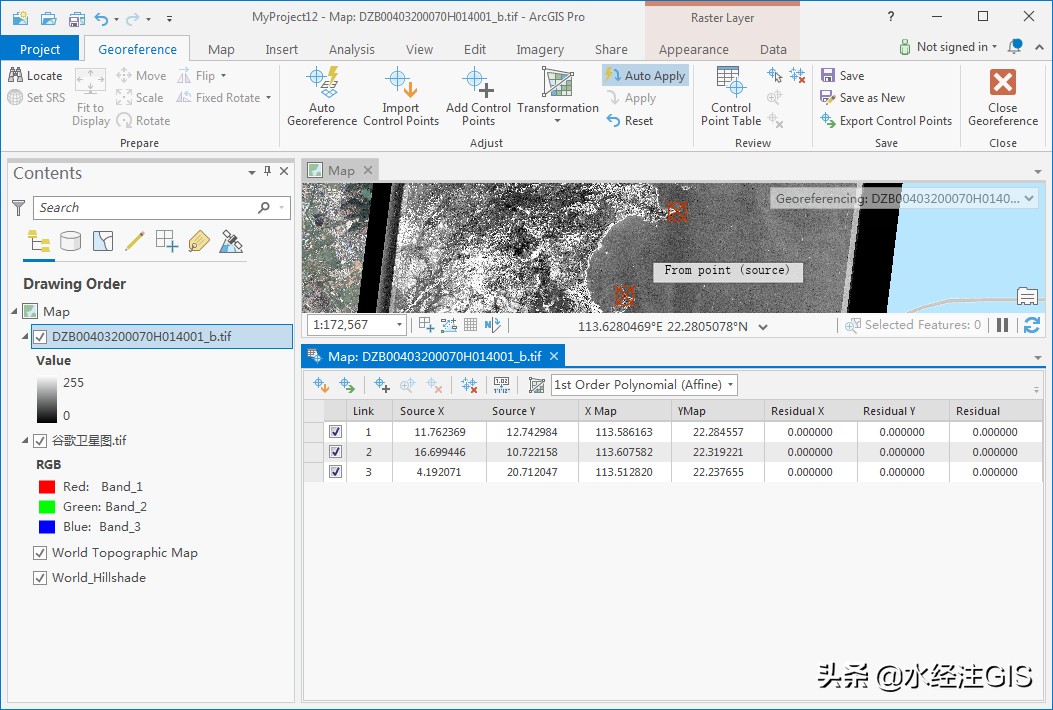

打开的控制点表如下图所示。

控制点表

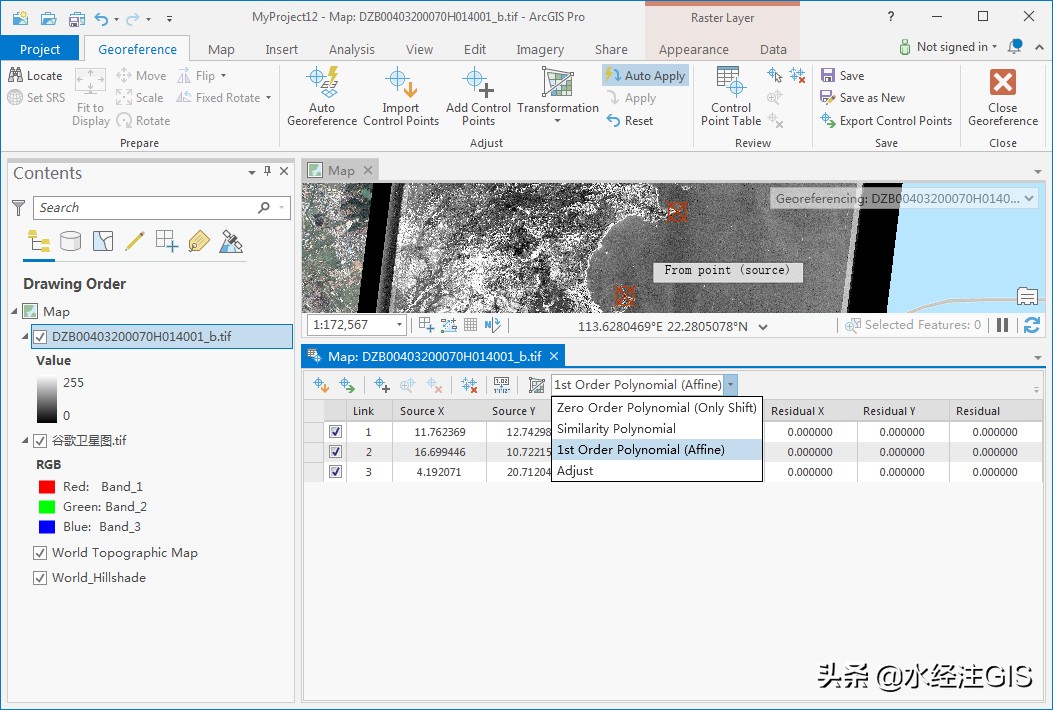

在控制点表中,默认的是单击一阶多项式(仿射),点击下拉箭头,可以看到列表中可用的各种变换类型,特定变换类型的选择受创建的控制点数量的限制,可以根据自己的实际需求进行选择。

各种变换类型


5. 结语
以上就是如何使用ArcGIS Pro配准60年代地图的详细说明,主要包括了数据来源、加载数据和地理配准等功能。
本教程中作为参考的数据为水经微图中下载的卫星影像数据,你可以通过关注微信公众号"水经注GIS",然后在后台回复"微图"即可获取软件下载地址,当然也可以直接在水经注GIS官方网站下载。
