概述

在本教程中，您将学习如何使用ContourGenerator和点数据集创建等高线。FME中的ContourGenerator基于输入的3D点要素构造Delaunay三角剖分，然后用于生成等高线。

下载

generate-contours-from-points.fmwt

elevationpoints.zip

练习

在这种情况下，您将从高程点数据集创建等高线，因为您想要创建一个50米的等高线数据集供以后使用。

说明

1.启动FME Workbench

如果尚未打开，请启动FME Workbench。

2.创建一个新工作空间

在“开始”页面的“创建工作空间”部分中，选择“创建新工作空间”选项。

3.添加Shapefile读模块

在工作空间中未选择任何内容的情况下开始键入“Shapefile”，然后通过双击或使用箭头键从读模块列表中选择Shapefile格式，按回车键将其添加到工作空间，。
单击数据集省略号，然后导航到示例数据文件夹并选择Schools shapefile（例如，C：\ Users \ Documents \ FME \ ElevationModel \ ElevationPoints.shp）。

4.添加ContourGenerator

通过键入“ContourGenerator”将ContourGenerator添加到画布，以显示“快速添加搜索”中的FME转换器列表。双击转换器列表中的ContourGenerator，或者使用箭头键加回车键将其添加到画布中。

ElevationPoints读模块要素类应连接到ContourGenerator：Points / Lines端口。

5.设置输出等高线间隔

添加ContorGenerator后，通过双击或点击红色齿轮图标打开转换器参数。

您正在使用的ElevationPoints数据集包含大约140万个高程点。在不过滤掉点的情况下，TIN会非常锯齿，需要更多的处理能力。为了减少用于创建TIN的点数，您需要指定表面容差。较大的表面容差值将加速表面模型构造并简化TIN - 值越大，更多输入点将被过滤掉。要了解有关表面容差值的更多信息，请参阅ContourGenerator文档。

将表面容差值设置为100。
接下来，将输出高程属性的名称从“_elevation”更改为“elevation”。
最后，将输出等高线间隔设置为50 - 这将应用使用输入要素单位。
将所有其他参数保留为默认值，然后单击“确定”接受更改并关闭参数对话框。ContourGenerator参数对话框应类似于下面提供的屏幕截图中的对话框：

6.组合等高线线段

将一个LineCombiner 转换器添加到画布，并连接到ContourGenerator：Contours端口。到目前为止，您的工作空间应如下面的屏幕截图所示：

7.设置组合属性

这个转换器的目的是组合路径，使每个路径ID都有一个记录而不是分段的等高线。

打开LineCombiner参数。

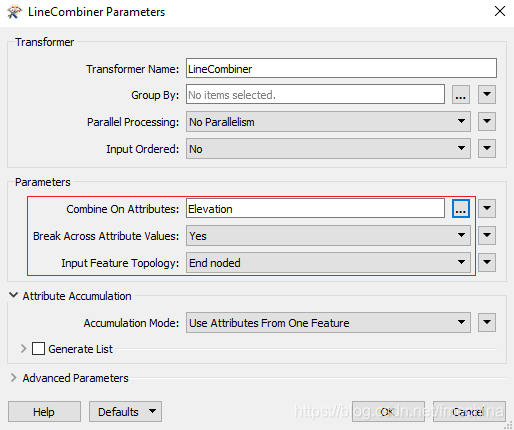

唯一需要更改的参数是Combine On Attributes。单击“组合属性”省略号以显示要组合的属性列表。从列表中选择Elevation属性，然后单击OK返回LineCombiner参数。

注意：为了组合行，它们必须在完全相同的起点/终点处相遇。另外，在三条或更多条线的交汇点处，线将保持断开。有关更多信息，请参阅LineCombiner文档。

将所有其他参数保留为默认值，然后单击“确定”接受对LineCombiner参数的更改。

8.添加一个Inspector

接下来，在LineCombiner之后添加一个Inspector并将其连接到LineCombiner：Line端口。这将在转换运行后自动打开FME Data Inspector中的栅格数据集。

9.添加Autodesk AutoCAD DWG / DXF写模块

与添加读模块类似，键入“DWG”，然后从写模块列表中选择Autodesk AutoCAD DWG / DXF格式。
单击数据集省略号以指定保存数据的位置并命名文件：50mContour（例如，C：\ Users \ Documents \ FME \ Contours \ 50mContour.dwg）
将“图层定义”设置为“自动”以确保将创建或重命名的所有属性都写入dwg文件。
与Inspector类似，将50mContour 写模块连接到LineCombiner：Line端口。

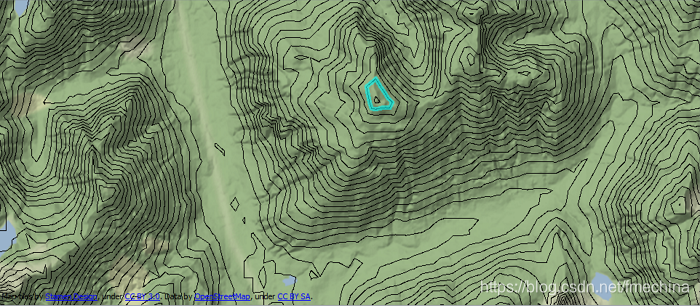

10.运行工作空间
