概述

在对GIS矢量地图数据进行处理的工作中，我们经常会将卫星影像插入到CAD中作为底图，从而便于与矢量地图数据进行叠加对比，但如何才能将卫星影像插入到CAD中呢？

这里我们分享一个可以免费在CAD中加载卫星影像的插件，你可以通过关注微信公众号“水经注GIS”，并在后台回复“CADCJ”即可获取该插件的下载地址。

准备工作

为了说明CAD卫星影像加载插件的使用方法，我们通过水经微图下载一幅西安80坐标系的卫星影像。

如果你还没有安装该软件，请通过关注微信公众号“水经注GIS”，并在后台回复“微图”即可获取软件的下载地址。

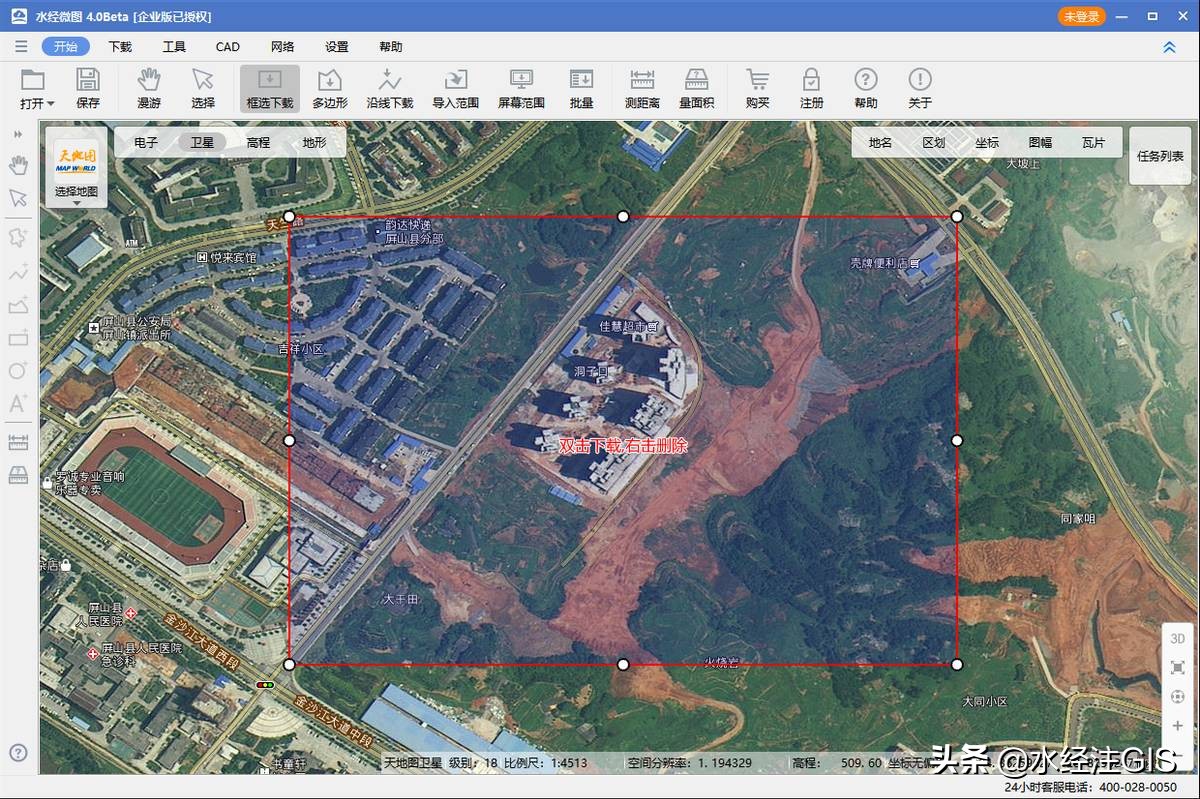

在水经微图中，我们可以通过“框选下载”工具选择需要下载的目标区域，然后双击目标区域可以新建下载任务。

在CAD中加载卫星影像的免费插件

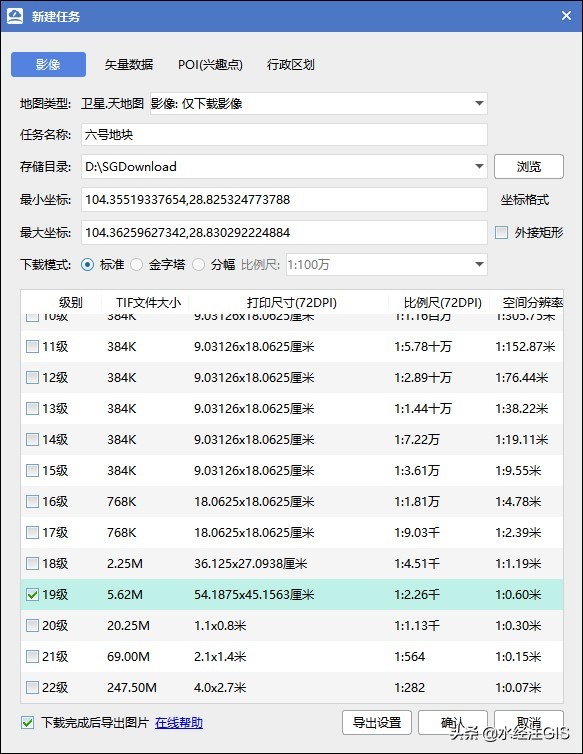

在“新建任务”对话框中，选择需要下载的级别，比如这里我们以选择第19级为例，点击“导出设置”按钮可以设置导出参数。

新建任务

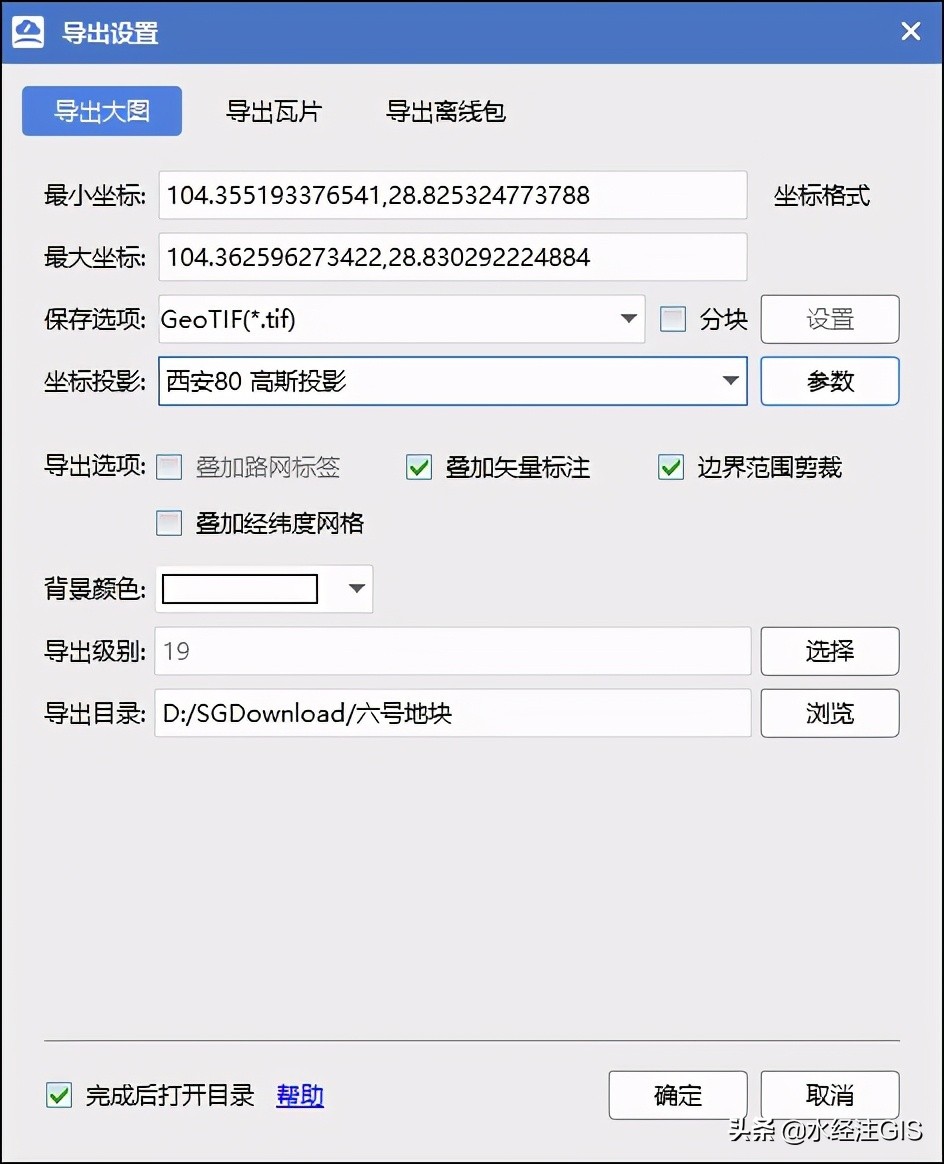

在“导出设置”对话框中，我们可以选择坐标投影，比如这里选择“西安80高斯投影”，另外还可以选择图片的保存格式和背景颜色等。

导出设置

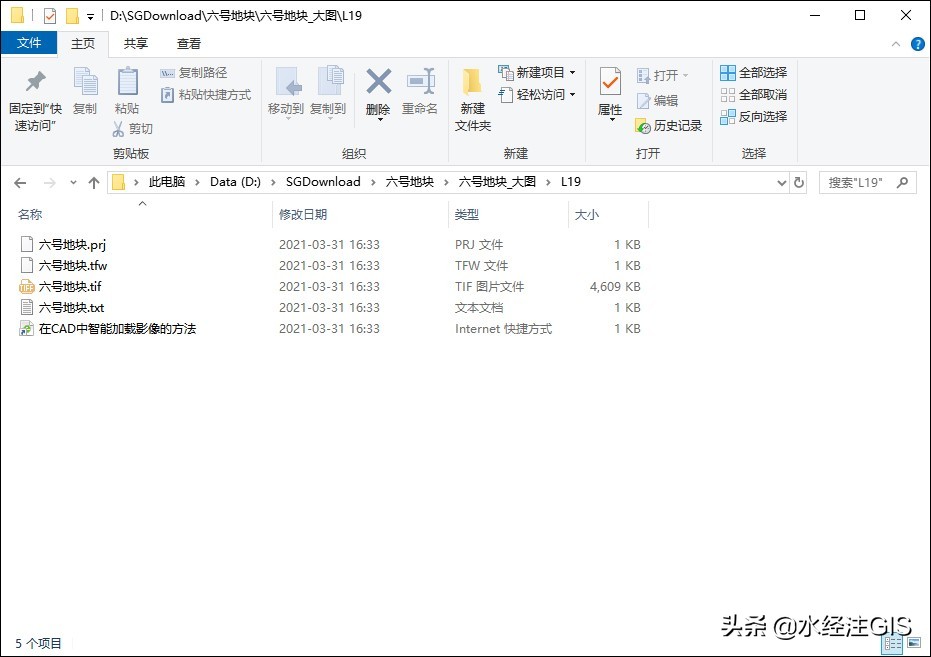

在导出结果目录中，除了有卫星影像图片外，还有prj和tfw文件，它们记录了坐标投影信息，可以确保CAD插件将卫星影像加载到正确的坐标位置。

下载结果

如果导出图片格式为JPG则会生成jgw文件，而导出为PNG或BMP图片则会分别生成pgw和bpw文件。

西安80坐标系的卫星影像下载操作方法，请参阅操作演示视频。

在CAD中加载卫星影像

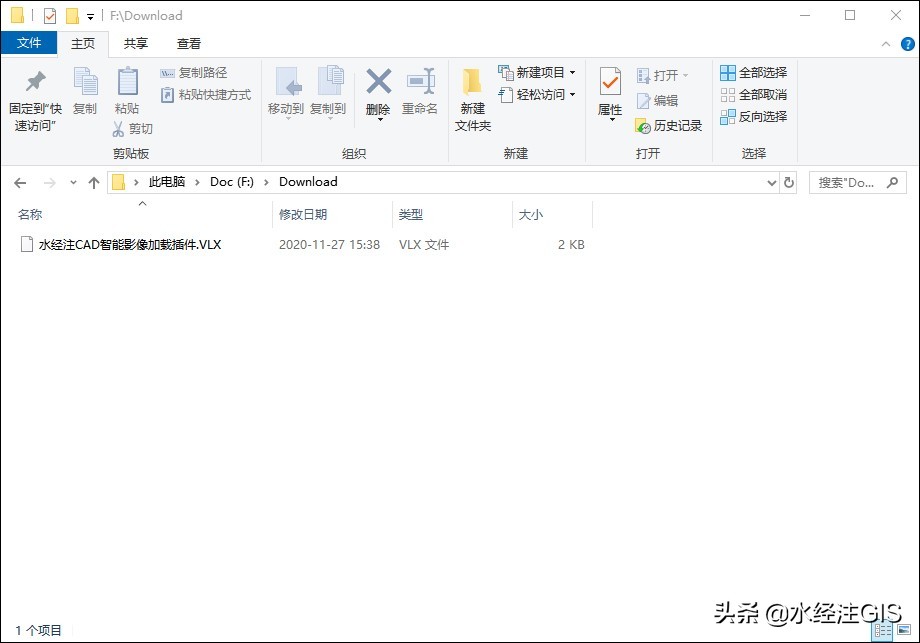

请确保已经将CAD卫星影像加载插件下载到本地，如果你安装了水经微图，也可以在“C:\Program Files (x86)\RiverMap\WeMap\tools\cadaimg”目录中获取。

CAD插件

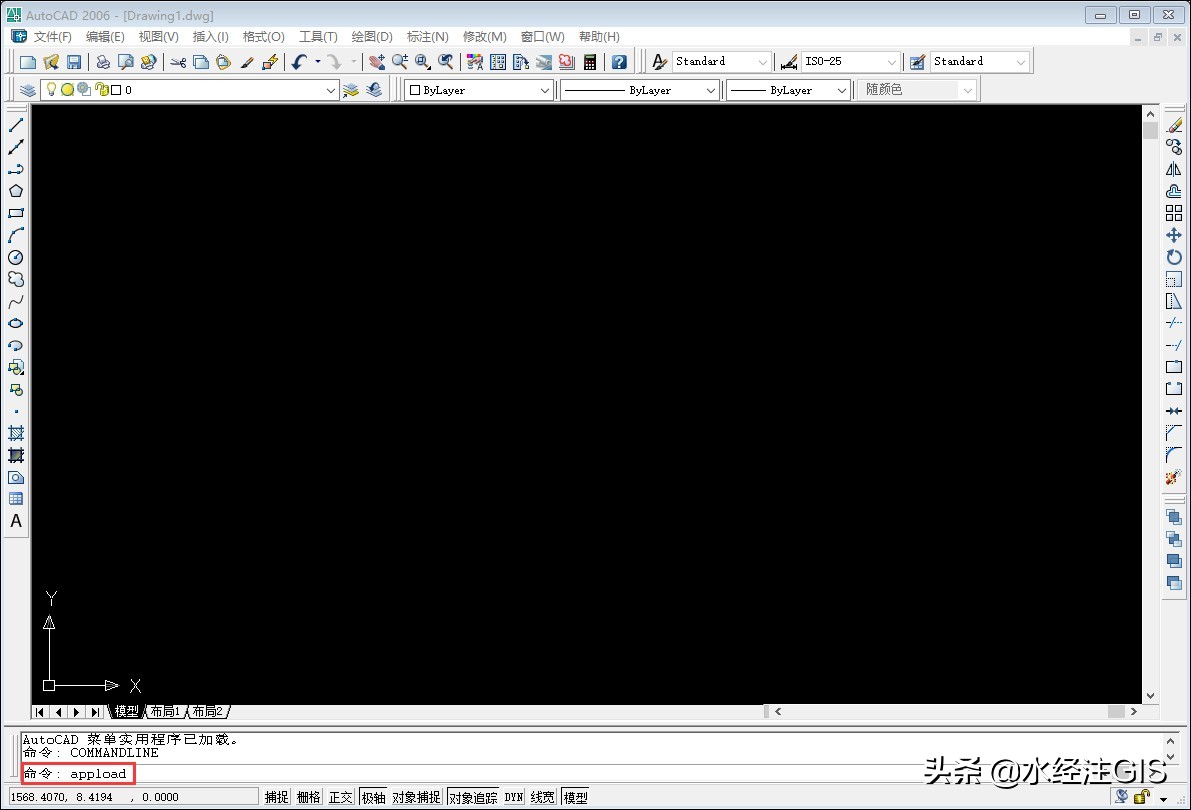

打开AutoCAD后输入“appload”命令，可以打开CAD插件加载对话框。

插件加载命令

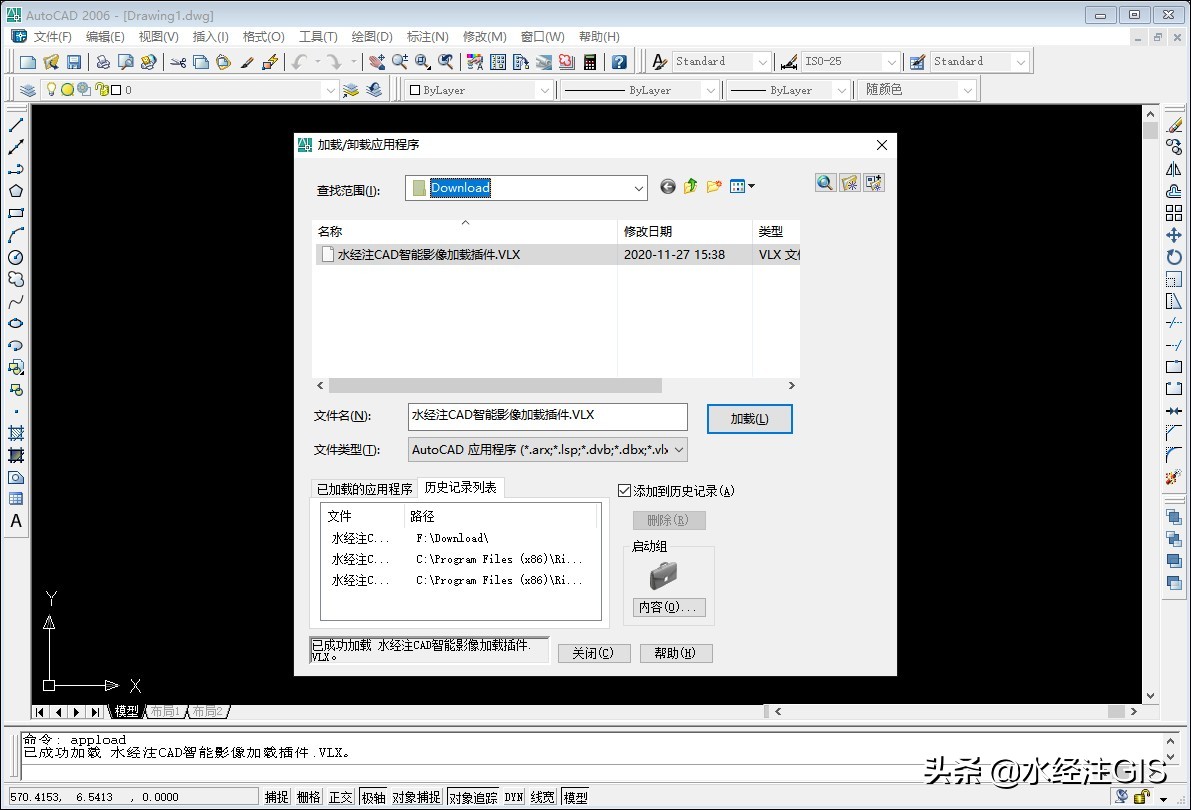

选择CAD插件文件后，点击“加载”按钮，在CAD命令行会提示已成功加载的信息。

加载插件

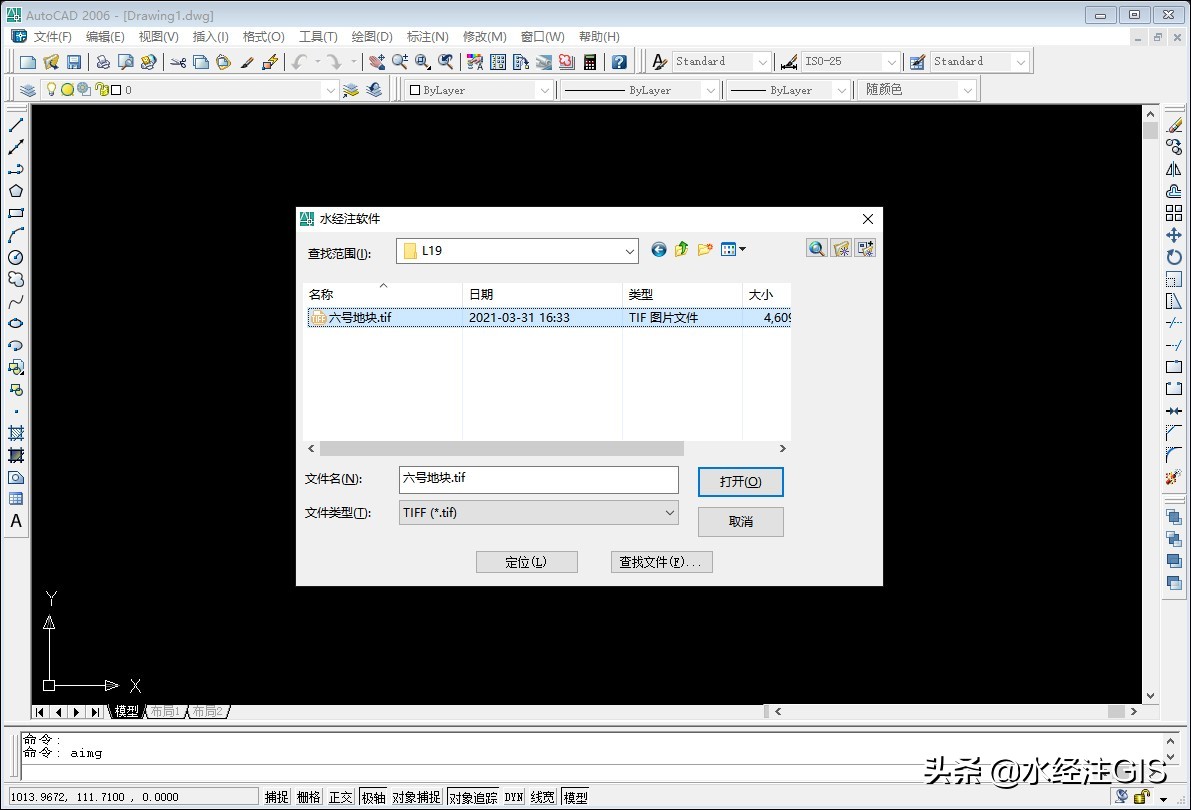

在CAD命令行中输入“aimg”命令（AttachImage的简写），然后选择下载好的卫星影像图片文件后，点击“打开”按钮可将图片插入到CAD中。

加载卫星影像

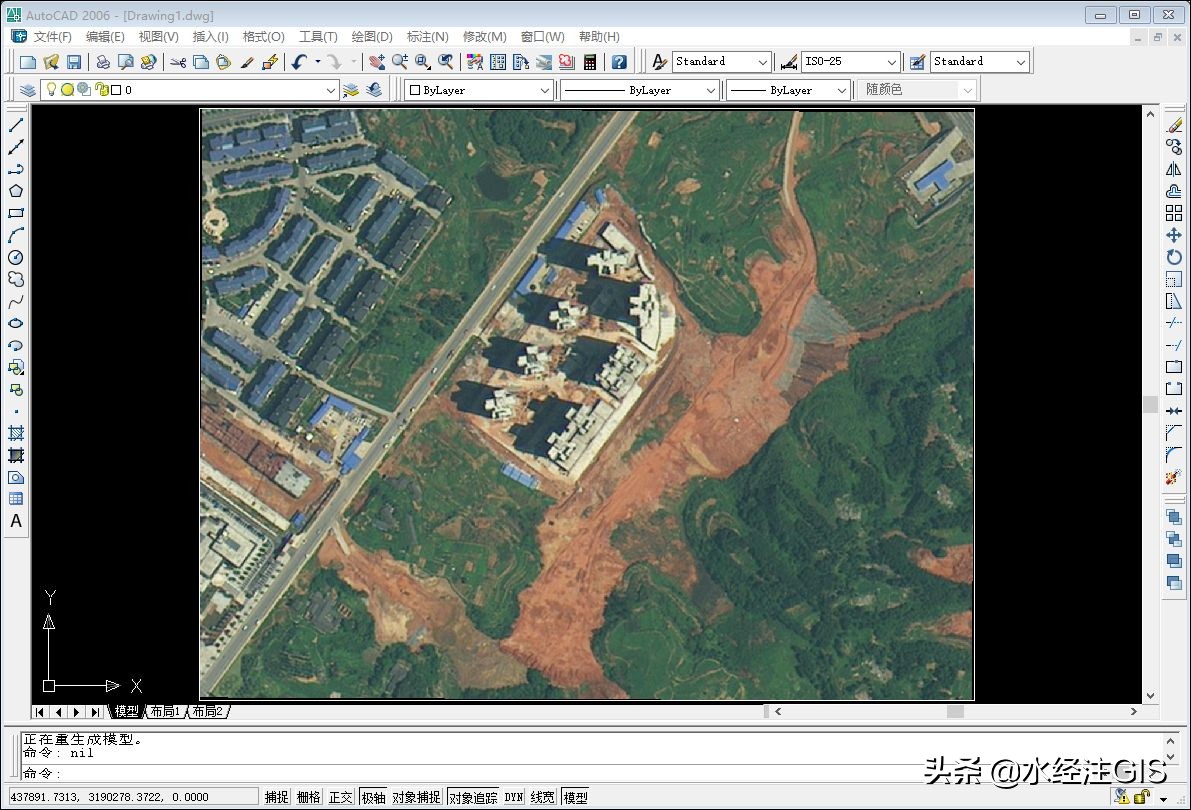

现在，我们就已经将卫星影像插入到CAD中了，而当前显示的坐标则为下载影像时选择的西安80坐标。

加载结果

通过CAD插件加载卫星影像的方法，请参阅操作演示视频。

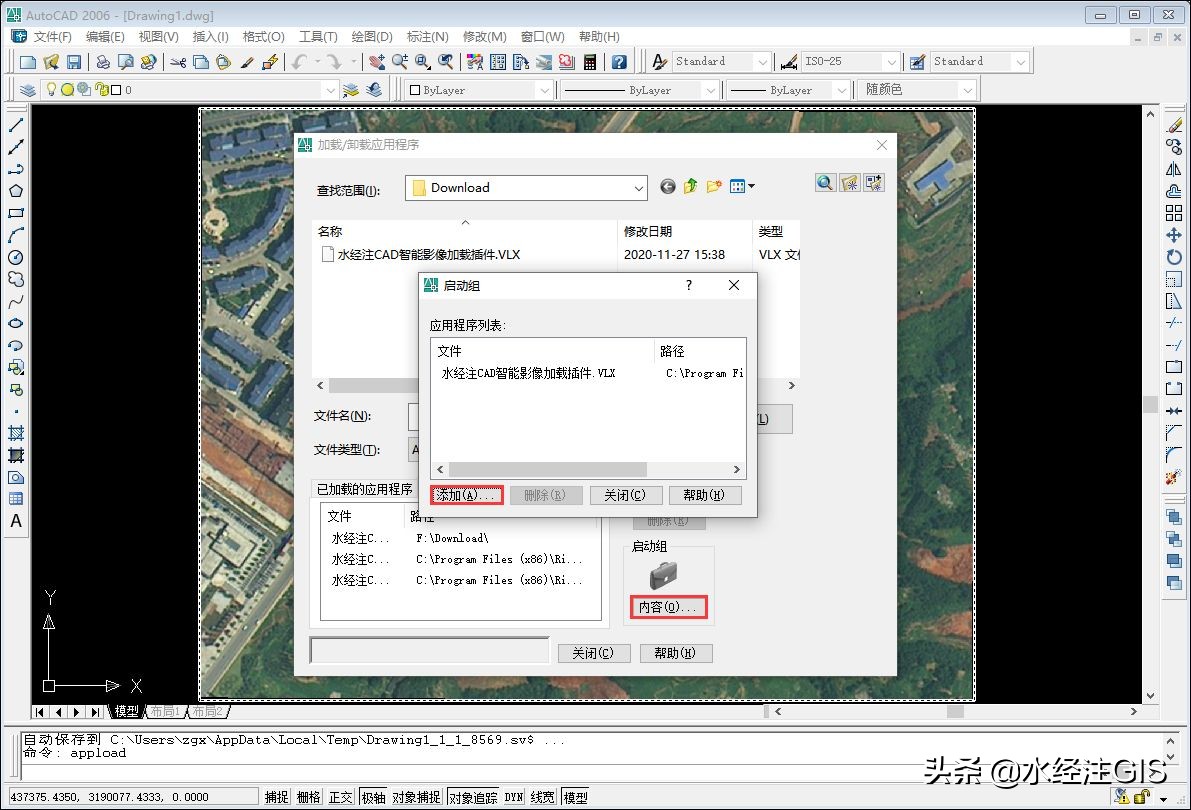

为了避免每次加载插件，可以在加载对话框中点击“内容”按钮，然后将插件添加到启动组中，以后就只需要输入“aimg”命令即可加载卫星影像。

添加插件到启动组

总结

通过CAD卫星影像加载插件，可以快速地将卫星影像插入到正确的坐标位置，从而大大地提高了工作的效率。

你可以通过关注微信公众号“水经注GIS”，并在后台回复“CADCJ”即可获取该插件的下载地址，另外也可以在微图安装目录“C:\Program Files (x86)\RiverMap\WeMap\tools\cadaimg”目录中获取。
