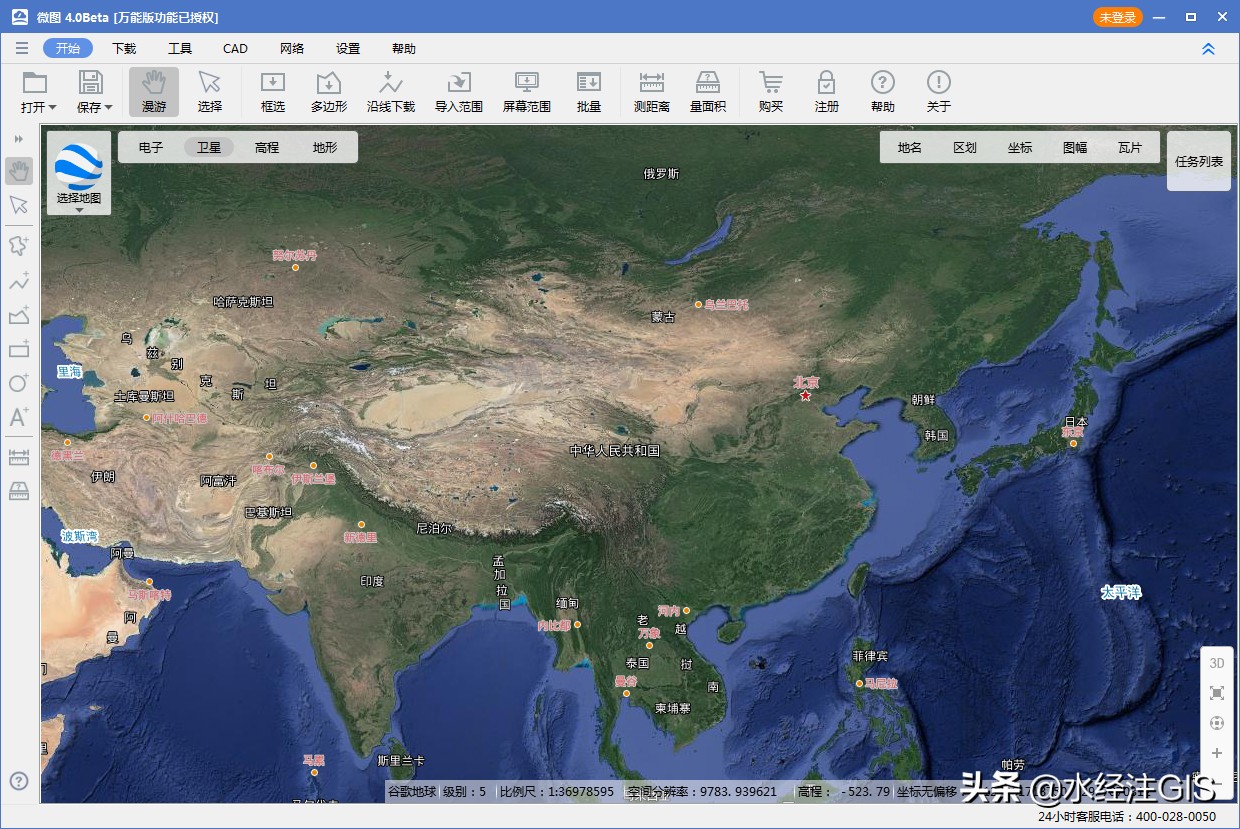

1. 概述 QGIS(原称Quantum GIS)是一个用户界面友好的开源桌面端软件,支持数据的可视化、管理、编辑、分析以及印刷地图的制作,并支持多种矢量、栅格与数据库格式及功能。 QGIS可运行在Linux、Unix、Mac OSX和Windows等平台之上。 QGIS是基于跨平台的图形工具Qt软件包、使用C++开发的跨平台开源版桌面地理信息系统,这里给大家介绍一下在QGIS中的DEM相关的基础操作,希望能够对大家有所帮助。 2. 数据来源 本教程所使用的数据是从微图中下载的DEM数据,除了DEM数据,常见的GIS数据都可以从微图中下载,你可以通过关注微信公众号"水经注GIS",然后在后台回复"微图"即可获取软件下载地址,当然也可以直接在水经注GIS官方网站下载。 ![](https://p3-tt.byteimg.com/origin/pgc-image/398a7f4c9fd743349949bde140cef1db?from=pc) 微图

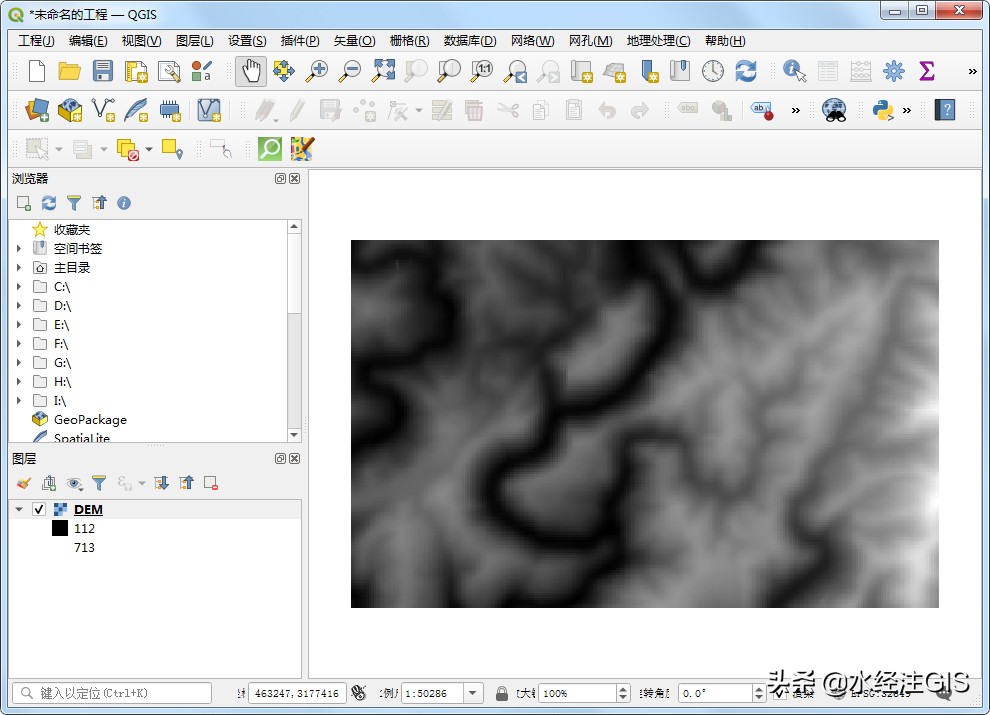

(关注微信公众号"水经注GIS",并回复"微图"获取微图软件安装包) 3. 修改渲染方式 将下载的DEM数据加载进来,效果如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/ab2c60789c90468f9f895a11dcb97dd6?from=pc) 加载的DEM

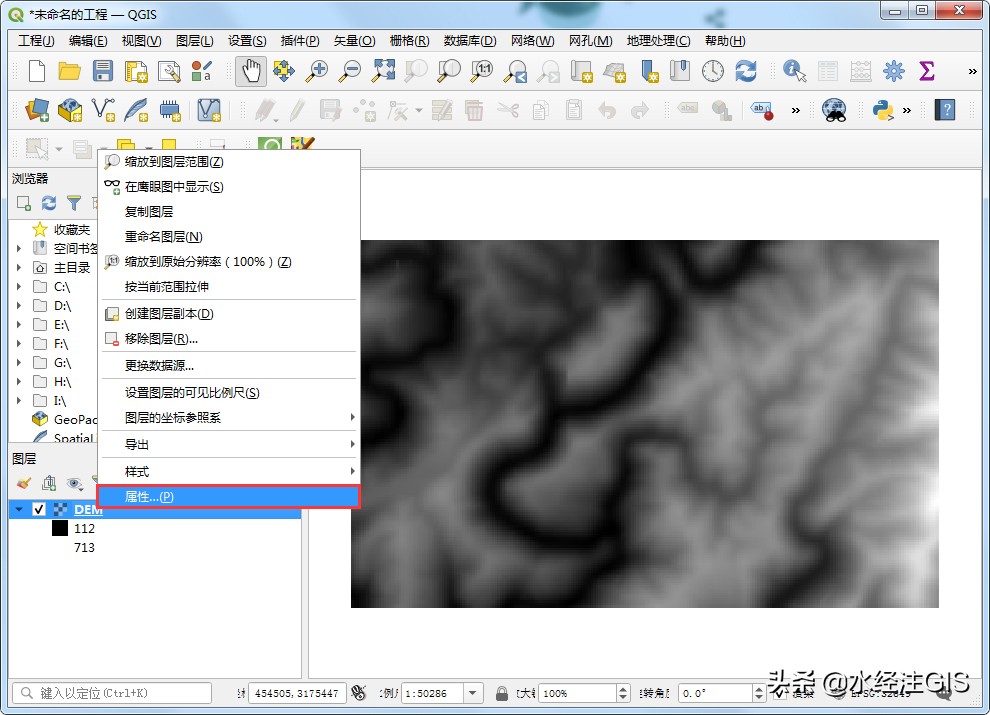

在加载的图层上点击右键,选择属性,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/8b9a9ceea7254fa086e73abda9db9a46?from=pc) 选择属性

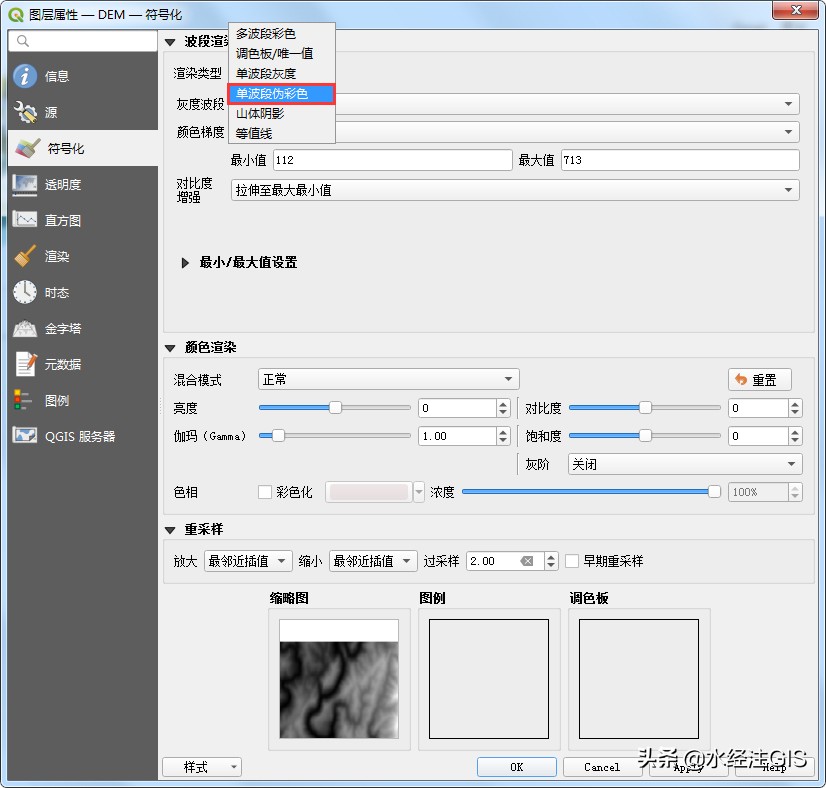

在显示的图层属性对话框内,选择符号化选项,根据需求选择渲染类型,先选择单波段伪色彩,如下图所示。 ![](https://p6-tt.byteimg.com/origin/pgc-image/16f98b773ad54cf089d3aaa0775b0ea5?from=pc) 选择单波段伪色彩

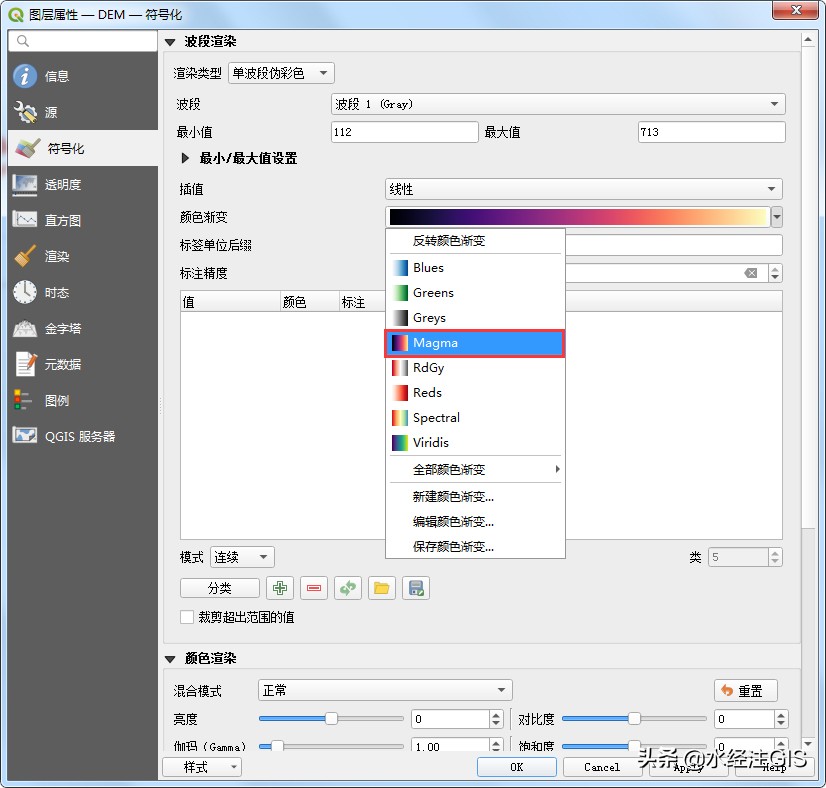

修改后在渐变颜色处选择合适的渐变颜色,选择Magma风格,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/ac6b09d62fd14a7994e2d1a85ca08bb9?from=pc) 选择渐变颜色
设置完成后点击OK可以看到渲染效果已经修改,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/8f01557fddd24c5097bf44aae90362ad?from=pc) 修改后效果
如果想要显示的更加立体,可以选择山体阴影的渲染方式,注意修改一下重采样方式,修改为双线性,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/7f58aed1eab444088d39e30d39a427f1?from=pc) 选择山体阴影渲染方式

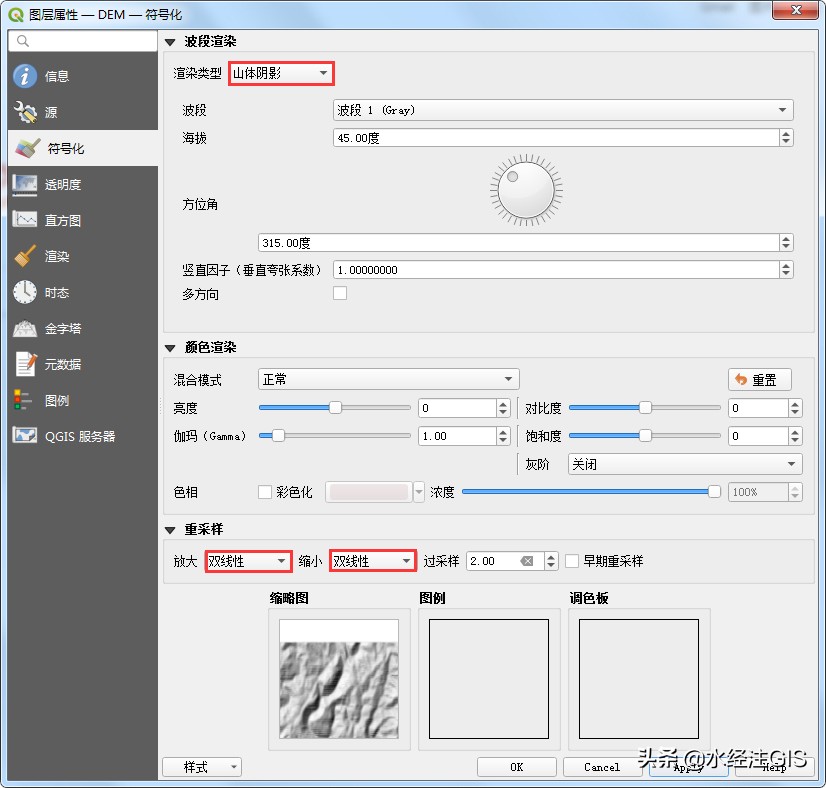

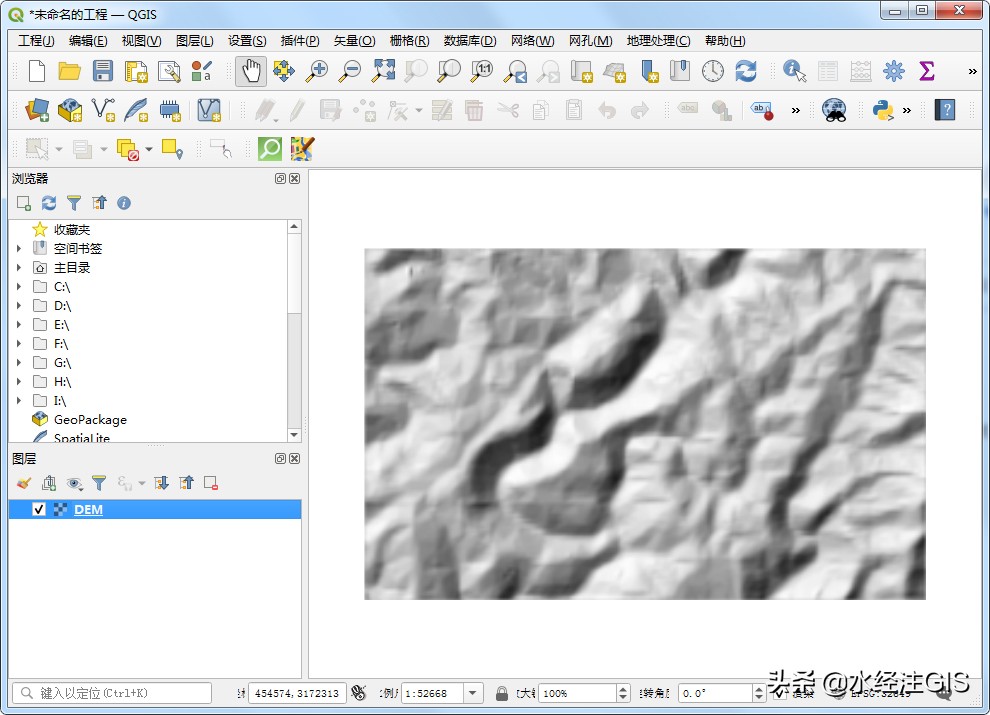

点击OK后可以看到山体阴影的渲染效果,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/257d0938d13345f0be0e587793ca8c6c?from=pc) 山体阴影渲染效果

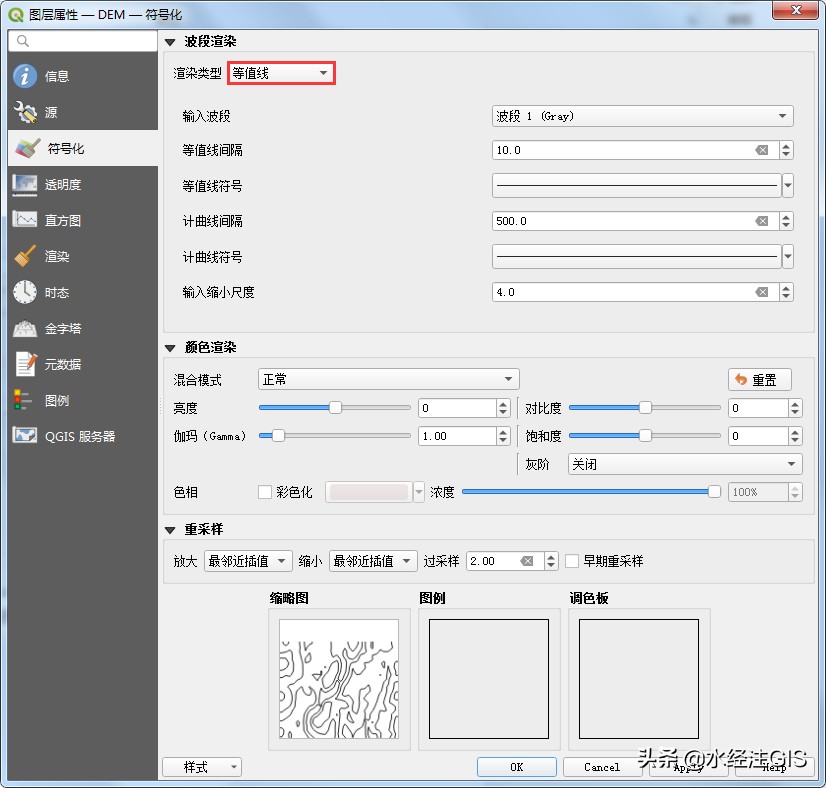

如果需要等高线的显示方式,可以选择渲染类型为等值线,如下图所示。 ![](https://p3-tt.byteimg.com/origin/pgc-image/614a4e828d3c4014bcb6fed132e865e2?from=pc) 选择等值线渲染方式

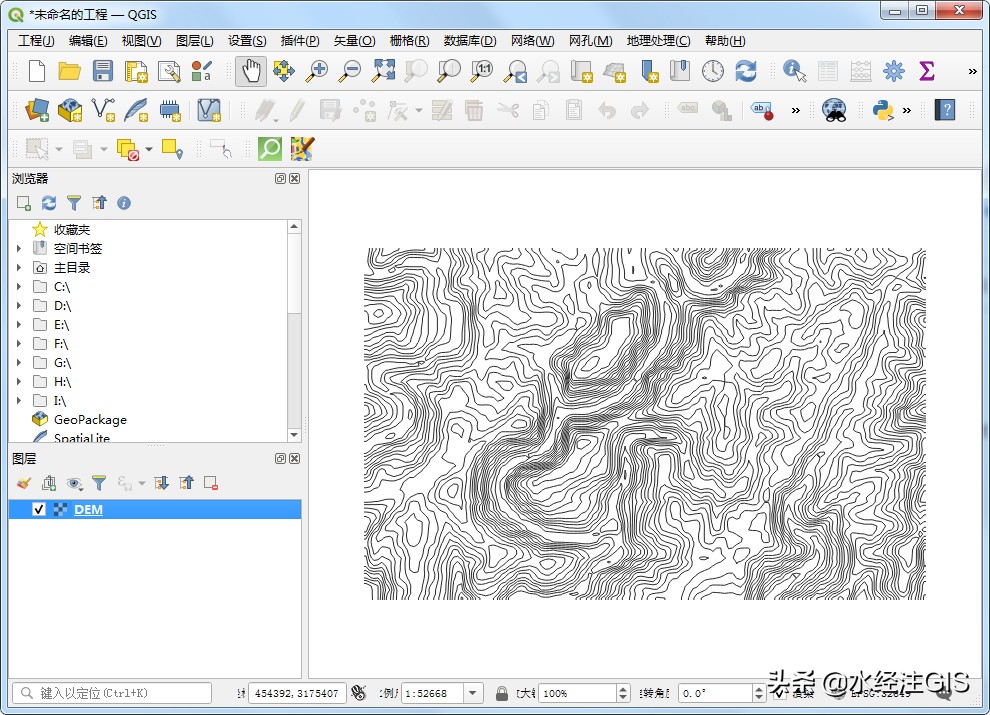

点击OK后可以看到以等高线的方式显示的效果,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/5ac2196e7b2d43878d8dd11f07a019cb?from=pc) 等高线渲染方式效果
4. 生成山体阴影 上面是介绍的山体阴影的渲染方式,这里介绍一下生成山体阴影文件的方法。 在菜单栏上点击栅格/分析,选择山体阴影,如下图所示。 ![](https://p6-tt.byteimg.com/origin/pgc-image/3ebf45891e8d4162adde1857b9aa293d?from=pc) 选择山体阴影

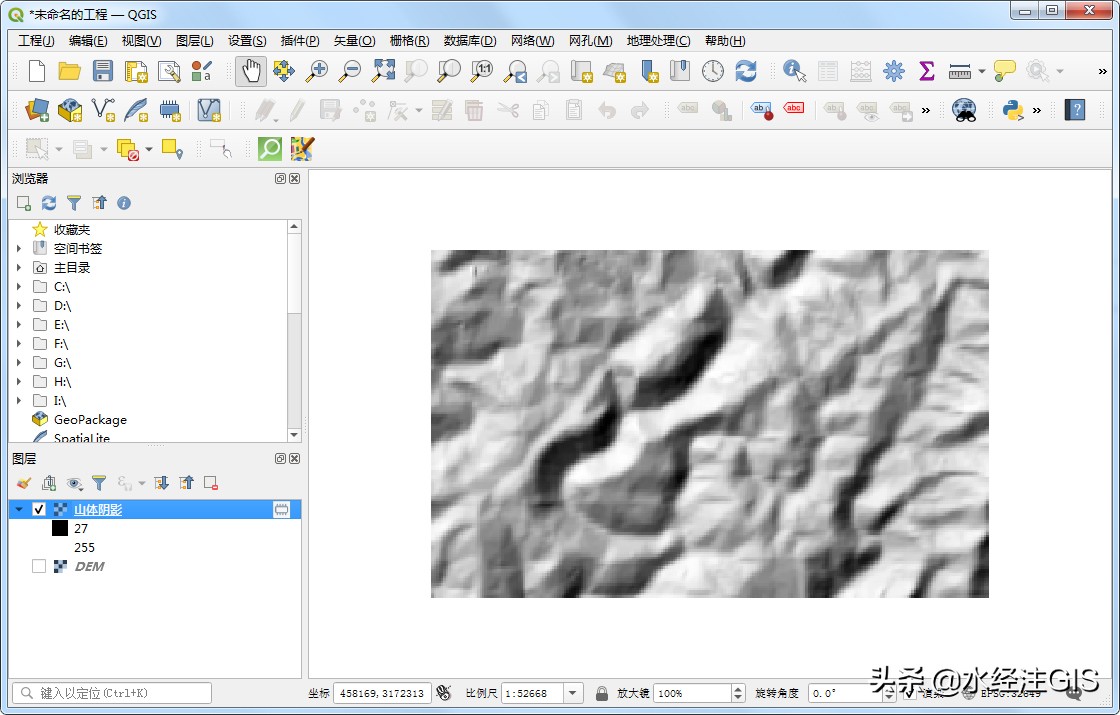

在显示的山体阴影对话框内,设置好竖直因子、尺度、方位角和高度角等信息后,点击运行就可以看到生成的山体阴影效果,如下图所示。 ![](https://p3-tt.byteimg.com/origin/pgc-image/6f7f7dd404cd47338f9835e6a8f530a1?from=pc) 生成的山体阴影

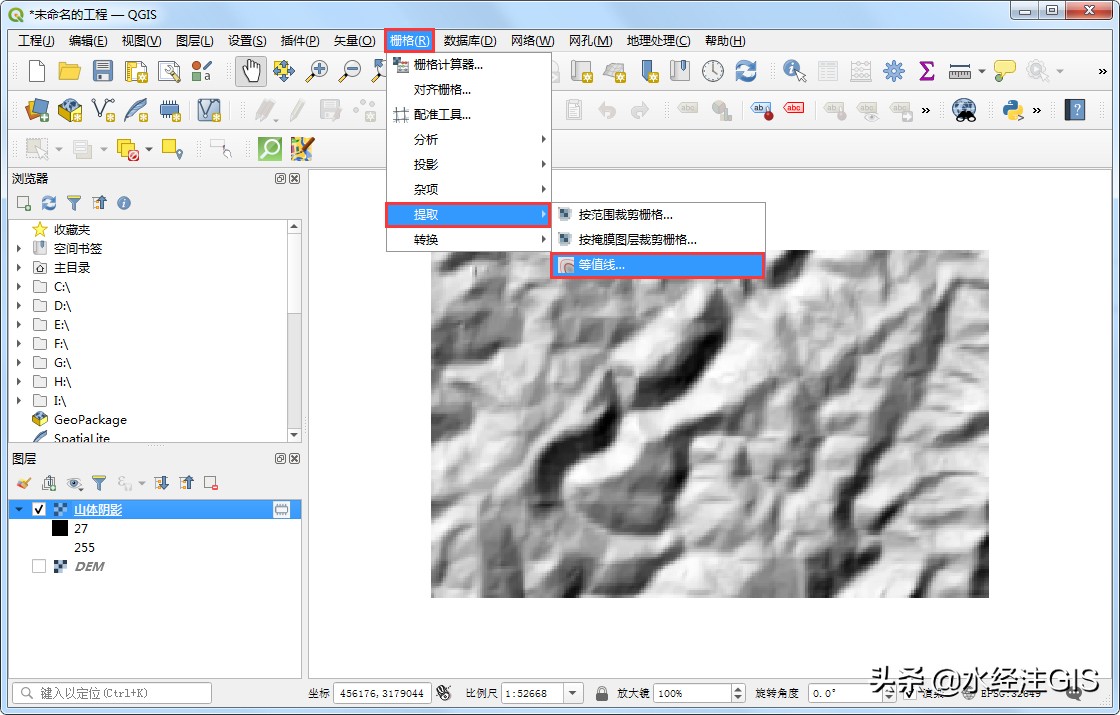

5. 生成等高线 在菜单栏上点击栅格\提取,选择等值线,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/080b6f1558464c06b83540f8ea201529?from=pc) 选择等值线

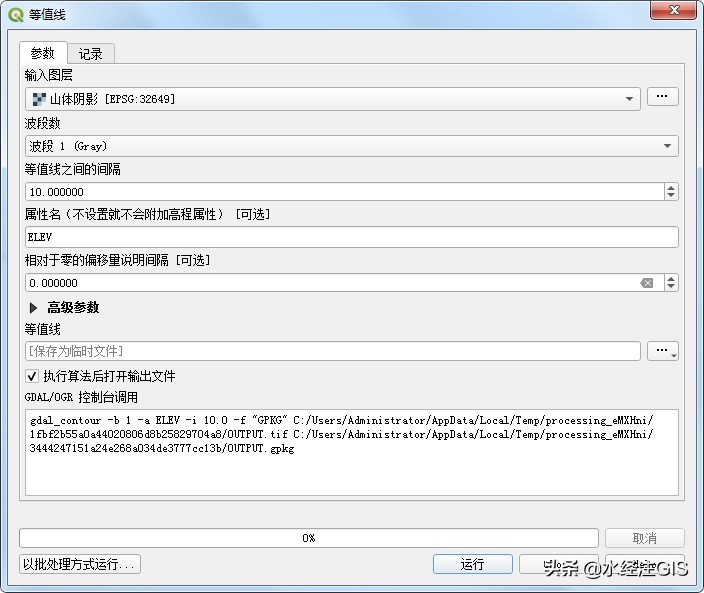

在显示的等值线对话框内,输入等值线之间的间隔等信息,如下图所示。 ![](https://p1-tt.byteimg.com/origin/pgc-image/a11a0260ee8241a39cc5551f8cc54dde?from=pc) 等值线设置

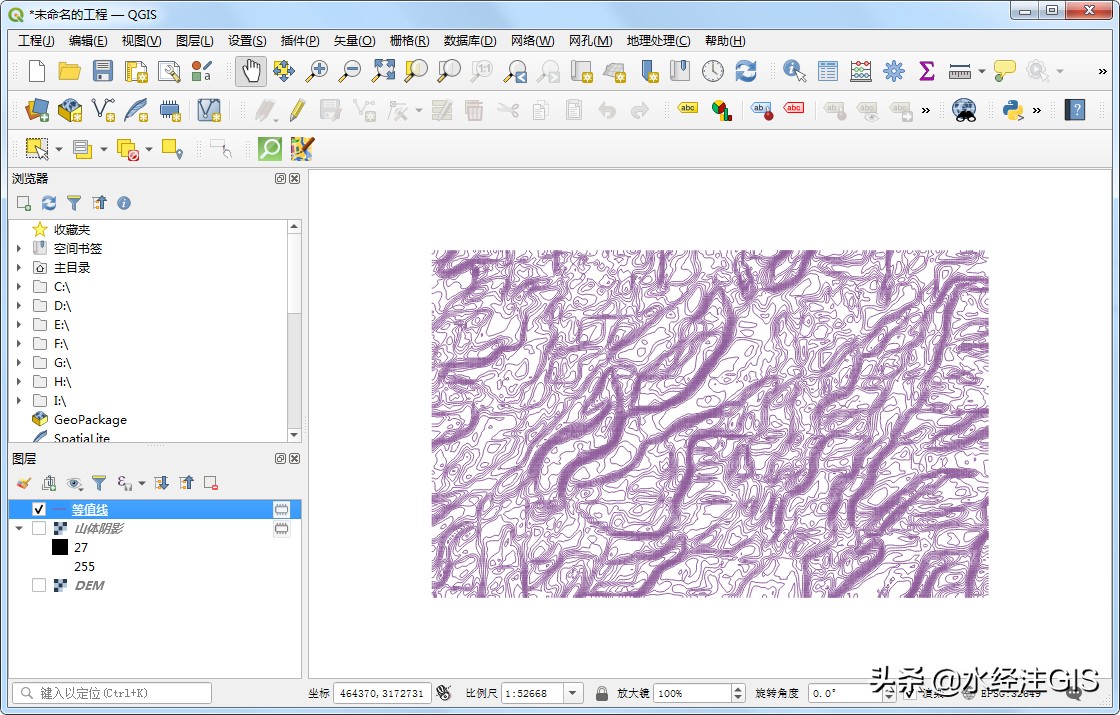

点击运行后可以看到生成的等高线,如下图所示。 ![](https://p6-tt.byteimg.com/origin/pgc-image/b2bf86d3da944995b4b7ad605d1eddcc?from=pc) 生成的等值线
6. 结语 以上就QGIS中的高程DEM相关操作知识的详细说明,主要包括了数据来源、修改渲染方式、生成山体阴影和生成等高线等功能。 本教程中所使用的DEM数据通过微图软件下载,你可以通过关注微信公众号"水经注GIS",然后在后台回复"微图"即可获取软件下载地址,当然也可以直接在水经注GIS官方网站下载。 最后,如果您在工作中遇到与GIS相关的任何难题,请通过关注公众号"水经注GIS"并在后台留言告诉我们,我们将针对比较有典型性和代表性的问题提供解决方案,从而将我们"为您提供丰富的地图数据与专业的GIS服务"之宗旨落到实处!
|
