概述 看新闻频道的朋友可能比较清楚,在新闻1+1这个节目中,演播厅的背景中有一幅世界地图,是点阵状的,这种地图可以通过ArcGIS制作,这里就给大家详细的介绍一下制作的方法。 新闻1+1演播室地图

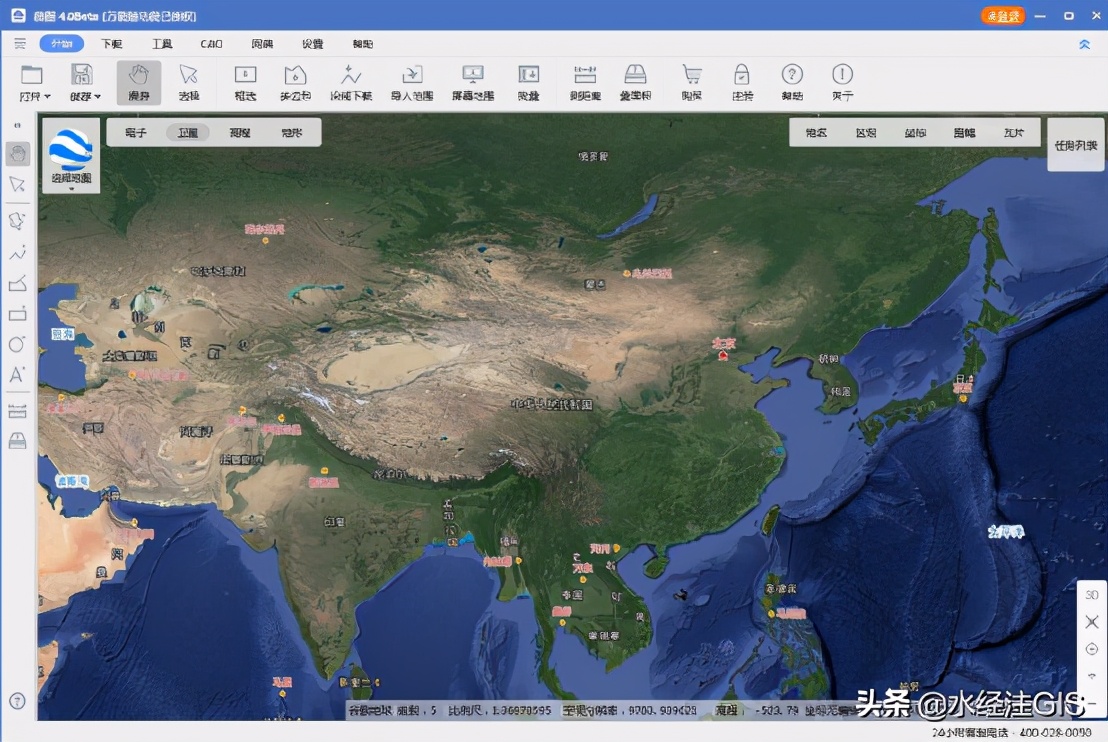

数据来源本教程所使用的数据是从微图中下载的国界数据,除了国界数据,常见的GIS数据都可以从微图中下载,你可以通过关注微信公众号“水经注GIS”,然后在后台回复“微图”即可获取软件下载地址,当然也可以直接在水经注GIS官方网站下载。 微图

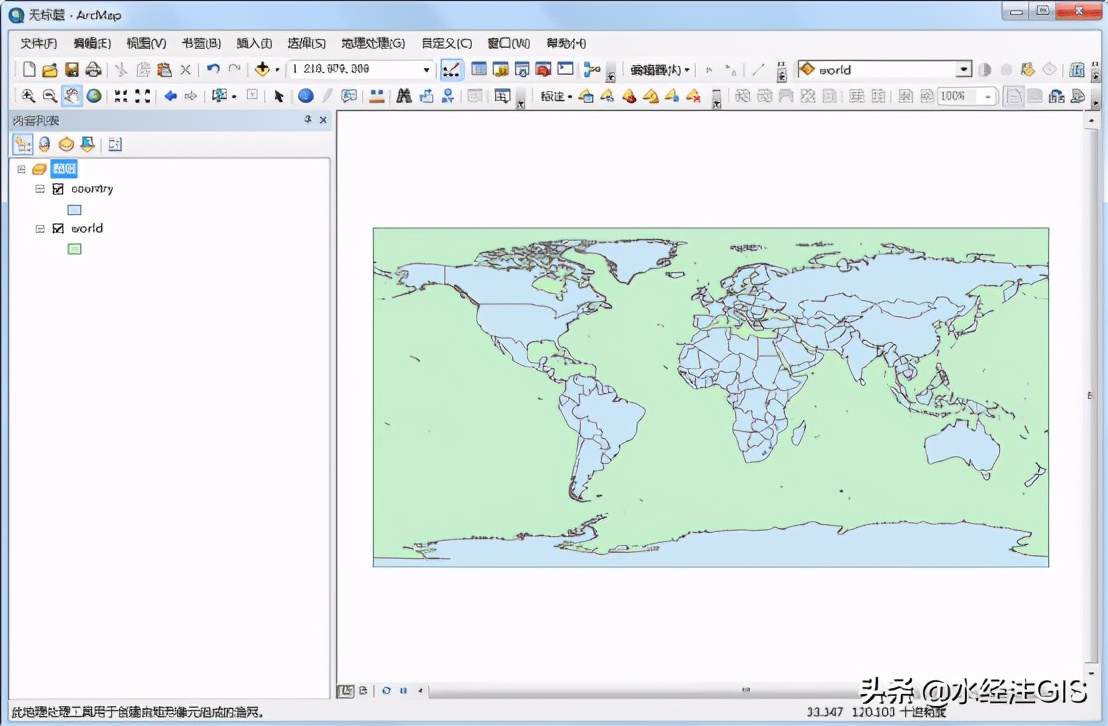

(关注微信公众号“水经注GIS”,并回复“微图”获取微图软件安装包) 制作渔网将下载的数据加载到ArcMap内,效果如下图所示。 下载的数据

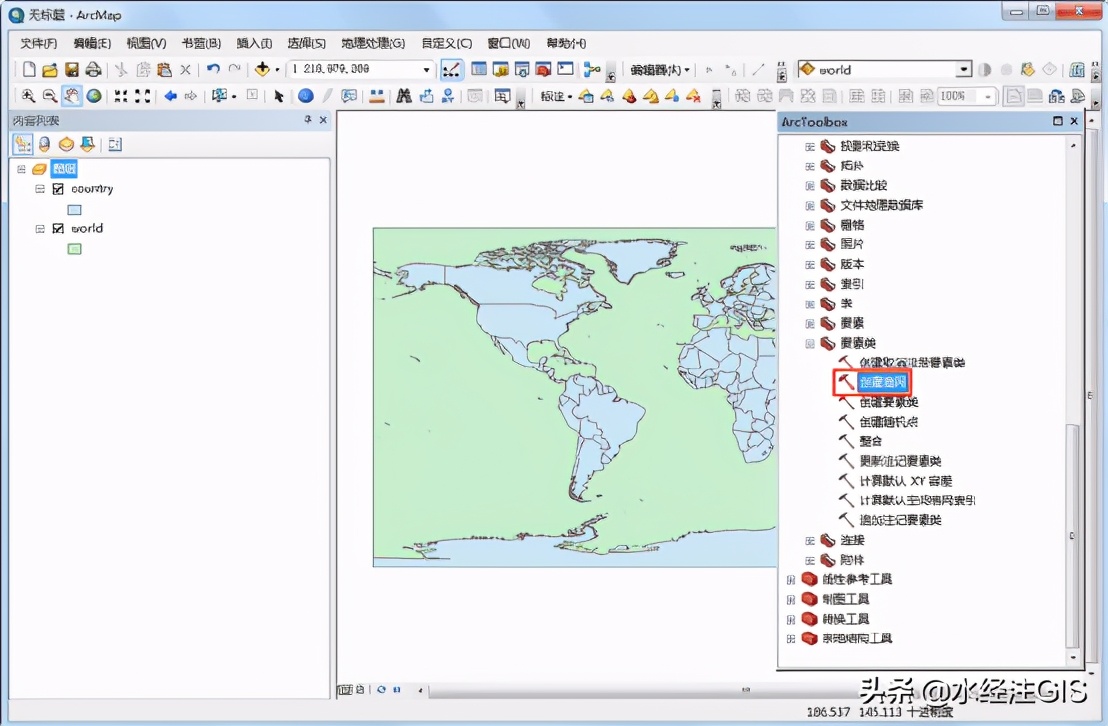

在ArcToolbox中点击“数据管理工具\要素类\创建渔网”,调用创建渔网工具。 调用创建渔网工具

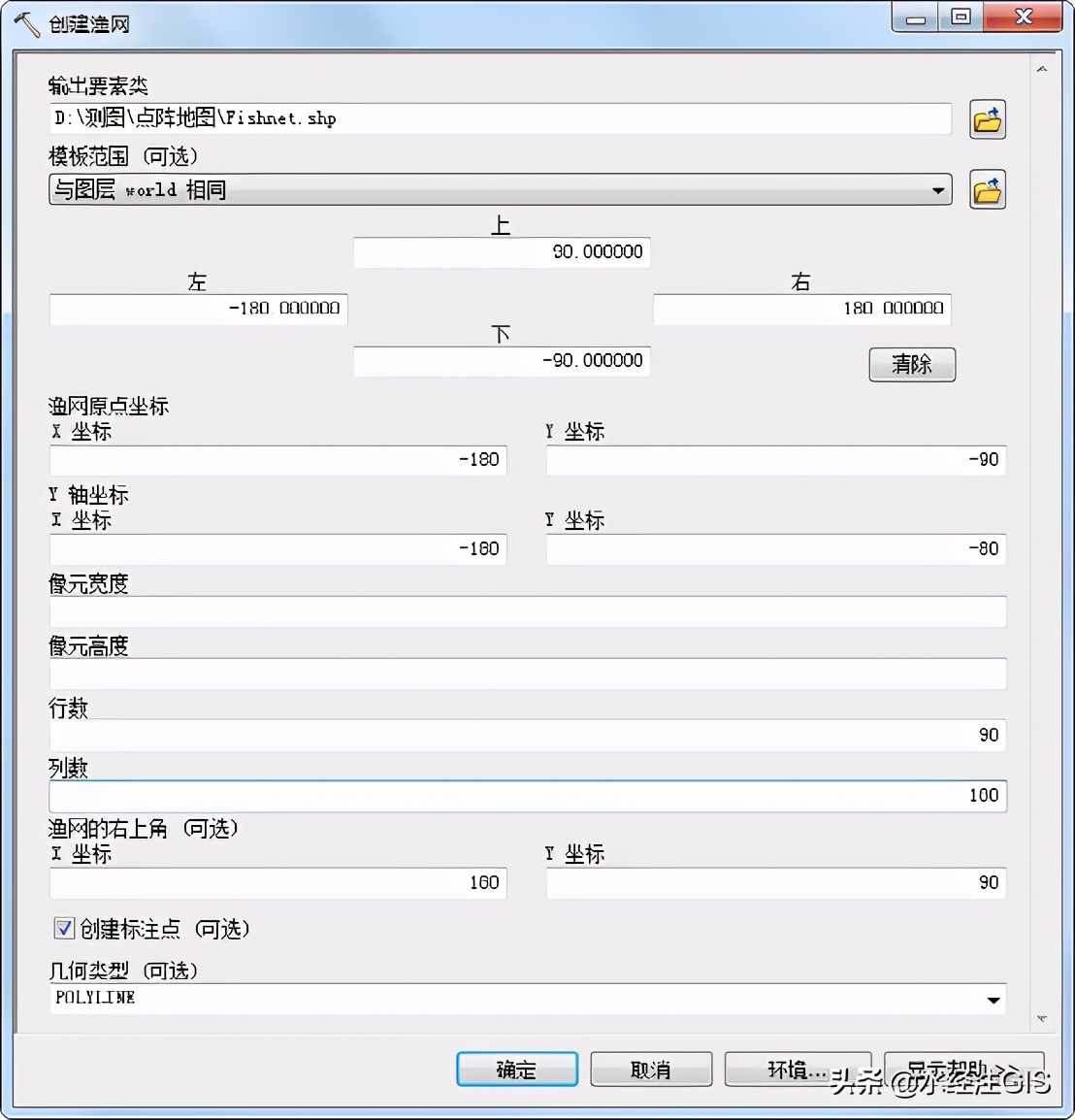

在显示的创建渔网对话框内,设置好输出要素,模板范围选择与图层world相同,行数设置为90,列数设置为180,勾选上创建标注点,如下图所示。 创建渔网设置
点击确定后完成渔网的生成,如下图所示。 生成的渔网

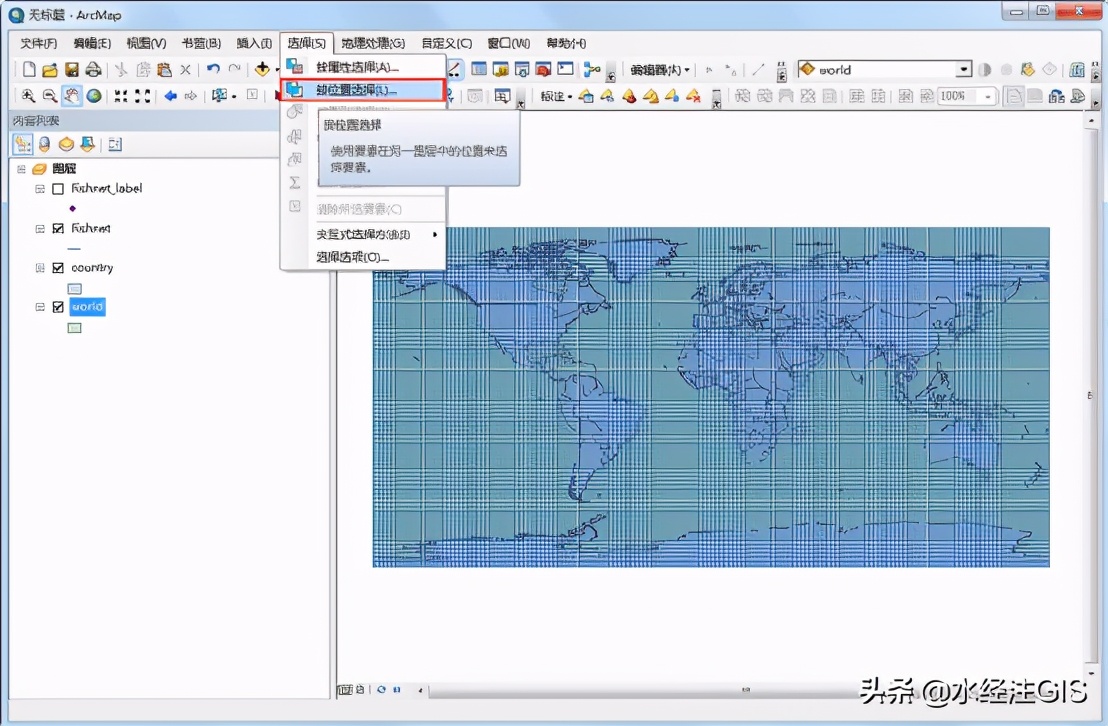

选择相交点在菜单栏上点击选择,选择按位置选择,如下图所示。 选择按位置选择

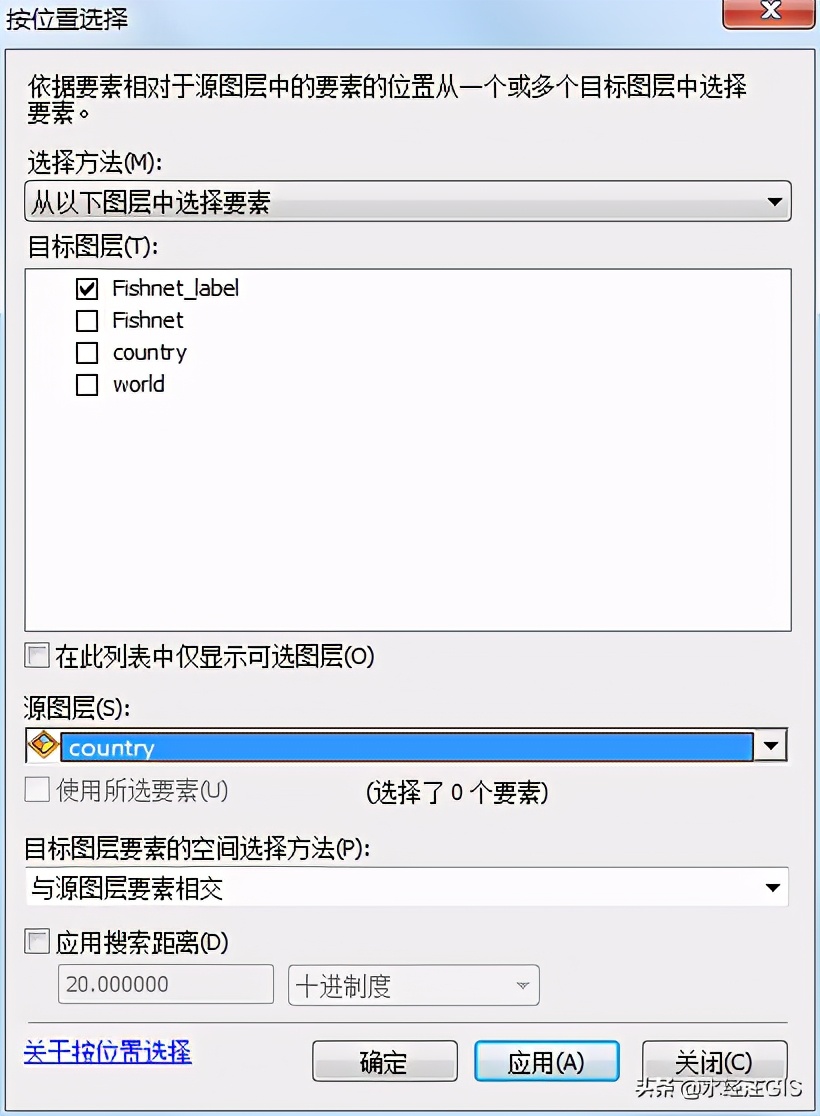

在显示的按位置选择对话框内,目标图层选择Fishnet_label,源图层选择country图层,目标图层要素的空间选择方法选择与源图层要素相交,如下图所示。 按位置选择设置

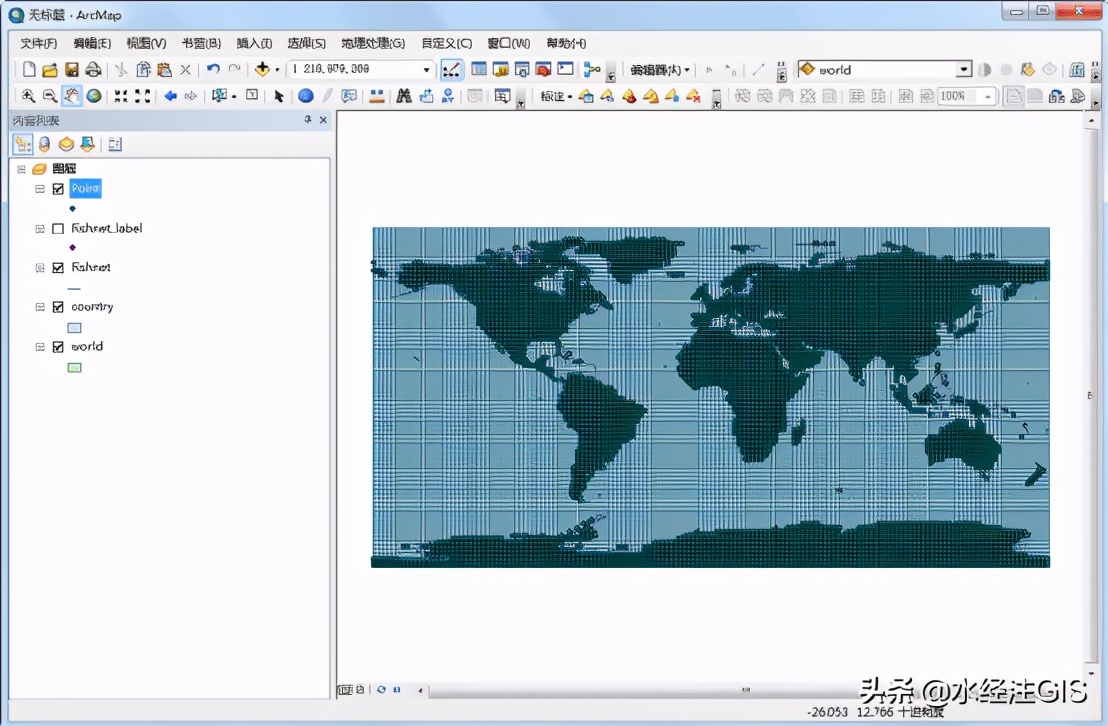

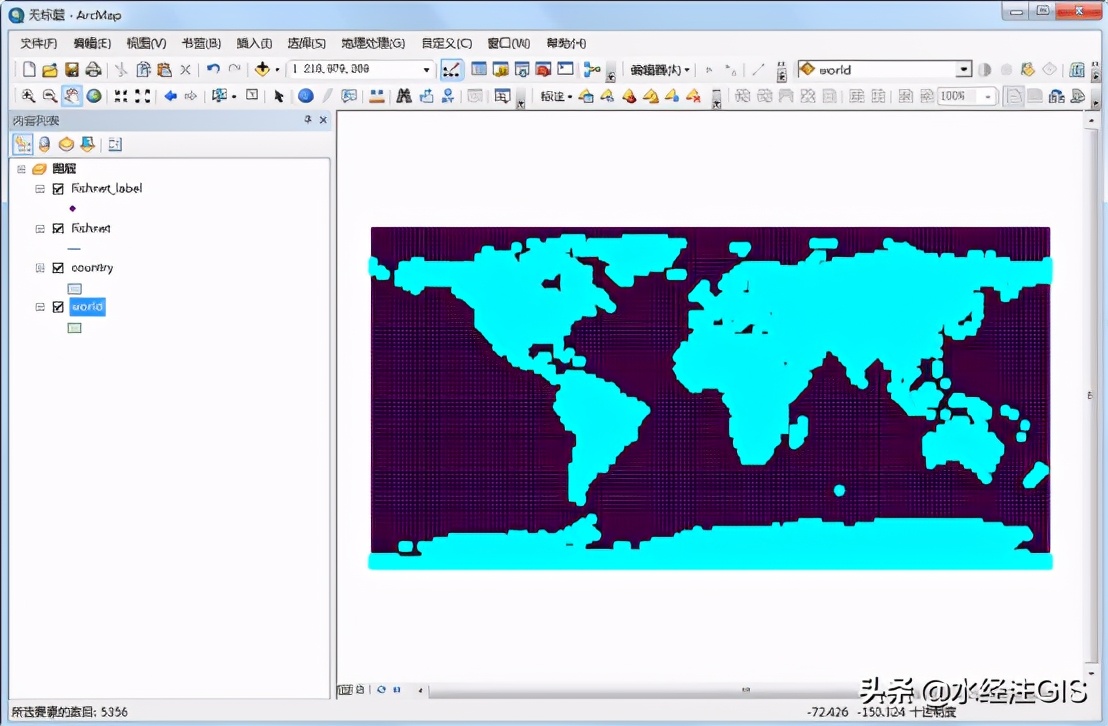

点击确定后将与国界相交的点选择上,如下图所示。 选择上的点

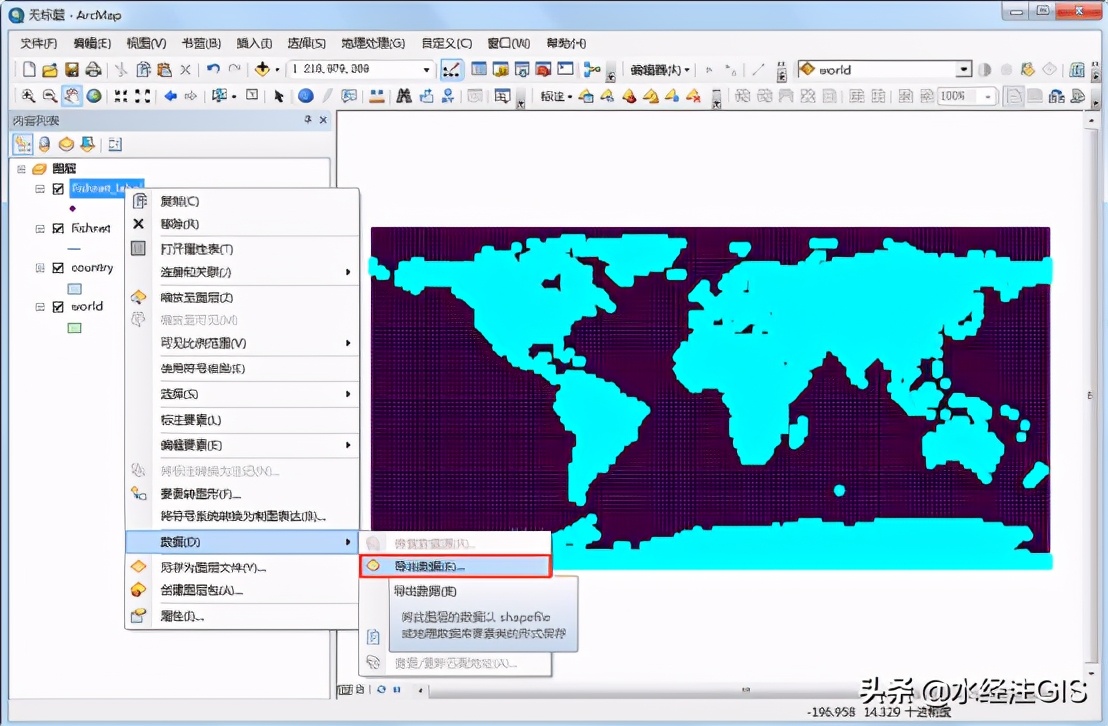

在点图层上点击右键选择“数据\导出数据”,将数据导出,如下图所示。 选择导出数据

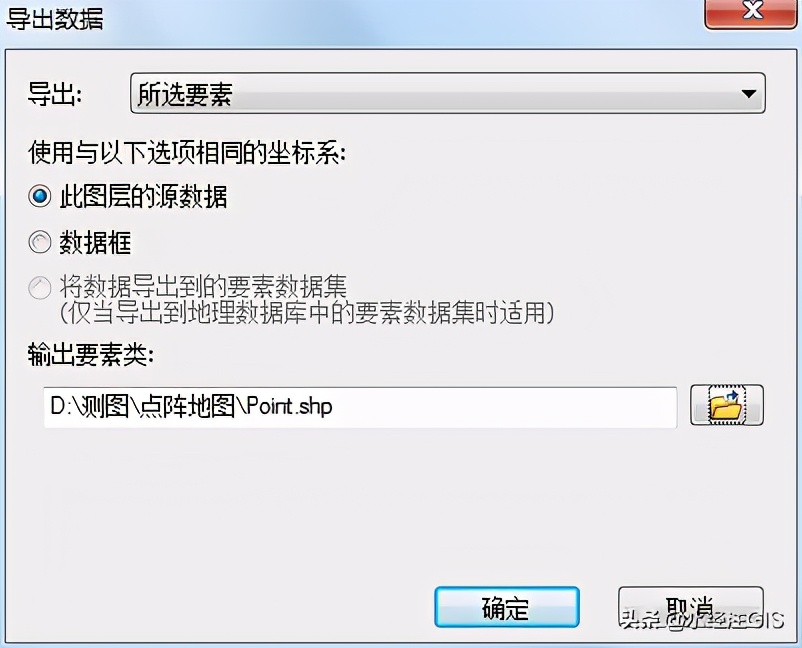

在显示的导出数据对话框内,设置好输出要素类,如下图所示。 导出数据设置

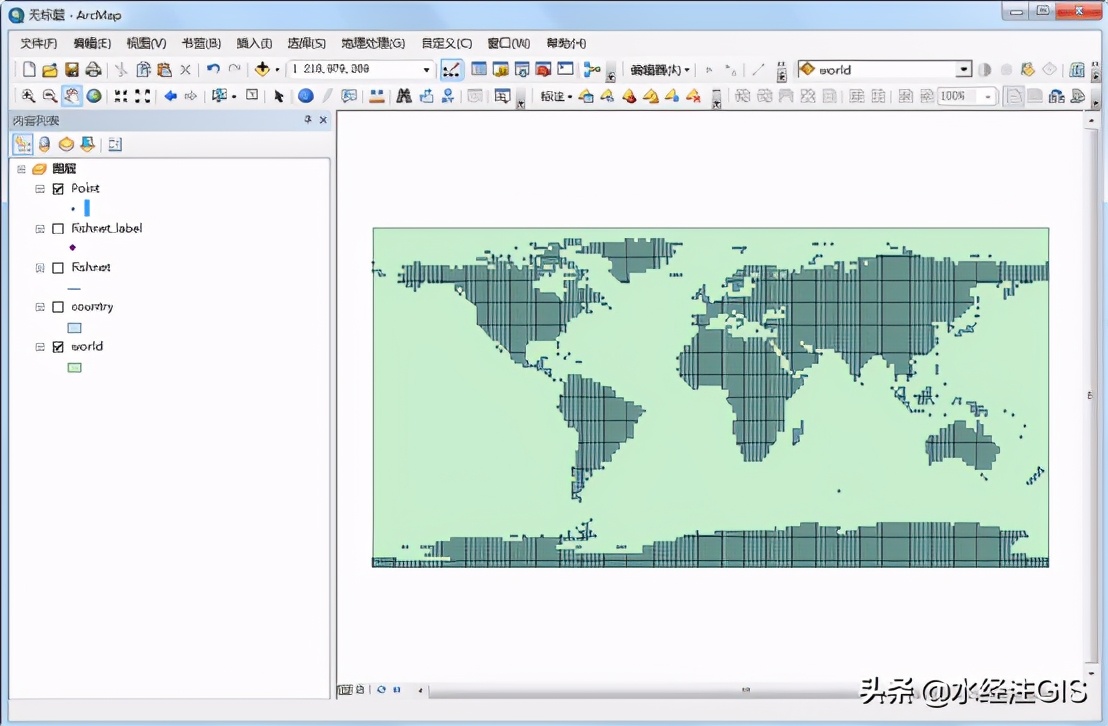

修改点样式将导出数据加载到地图上,如下图所示。 导入的点

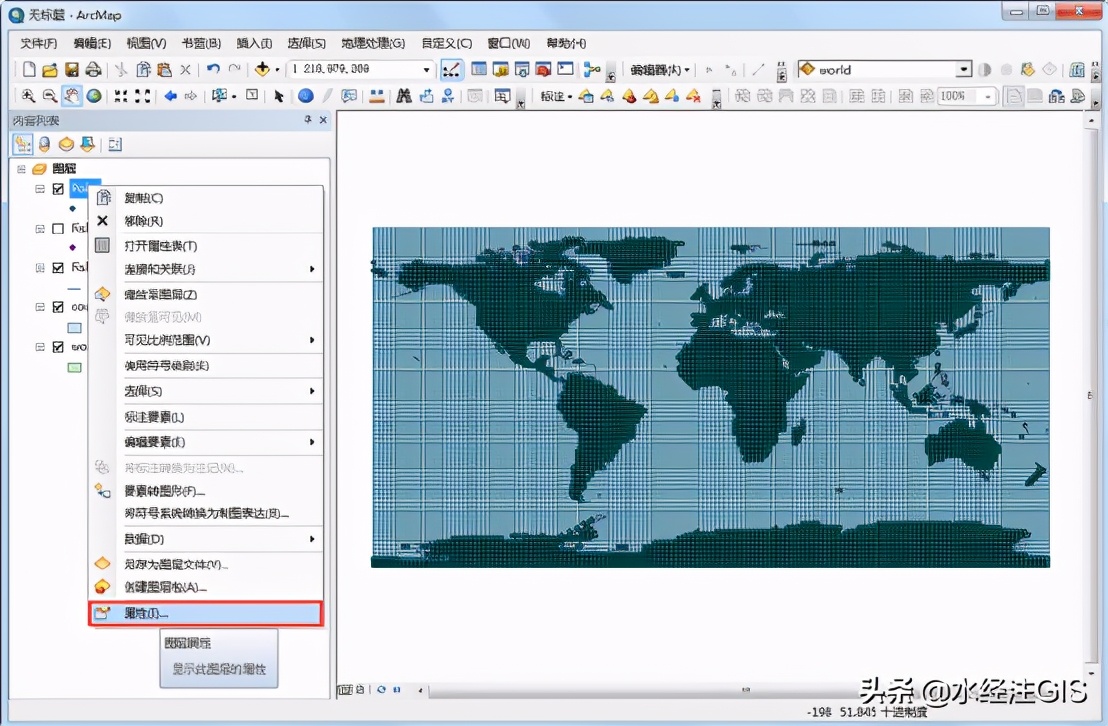

在导入的点图层上点击右键,选择属性,如下图所示。 选择属性

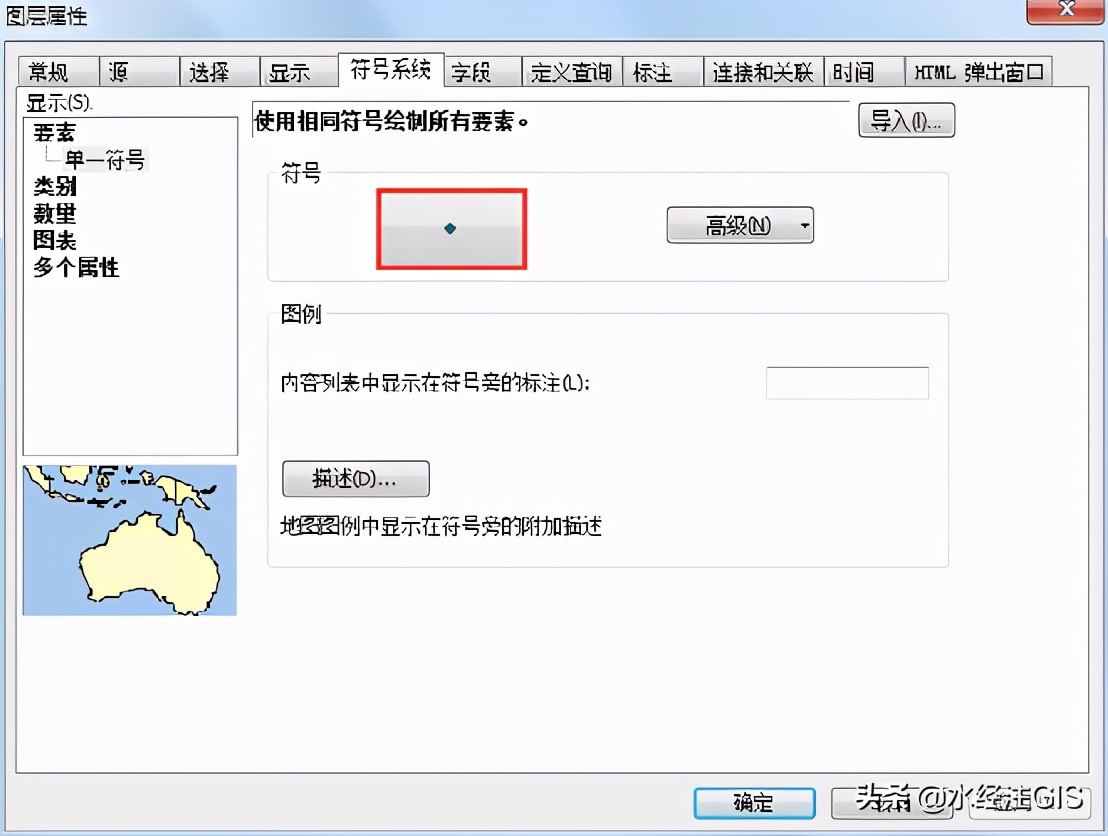

在显示的图层属性对话框内,选择符号系统选项卡,在符号栏内点击图标按钮,如下图所示。 点击图标按钮

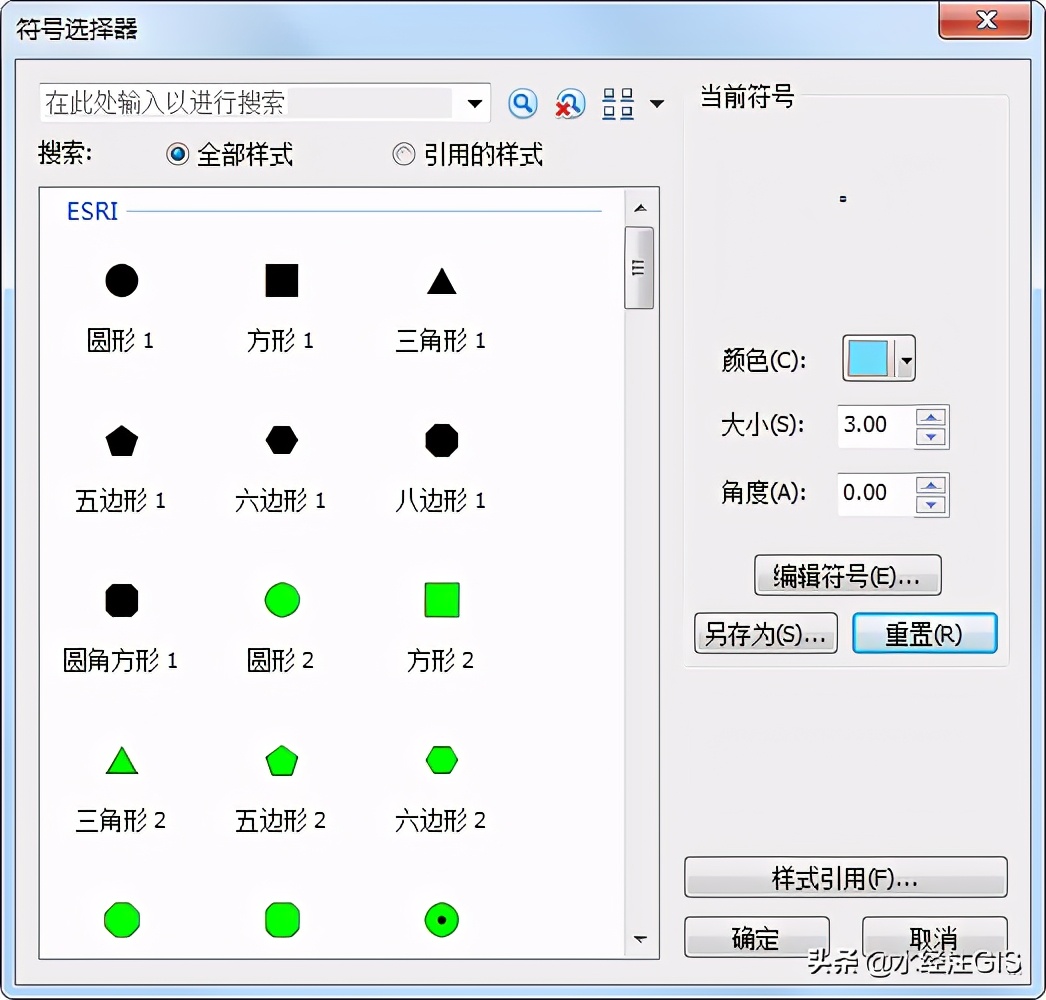

在显示的符号选择器对话框内,选择一个矩形符号,设置好颜色,大小设置为3,如下图所示。 符号选择器设置
点击确定后可以看到修改后效果,如下图所示。 修改后效果

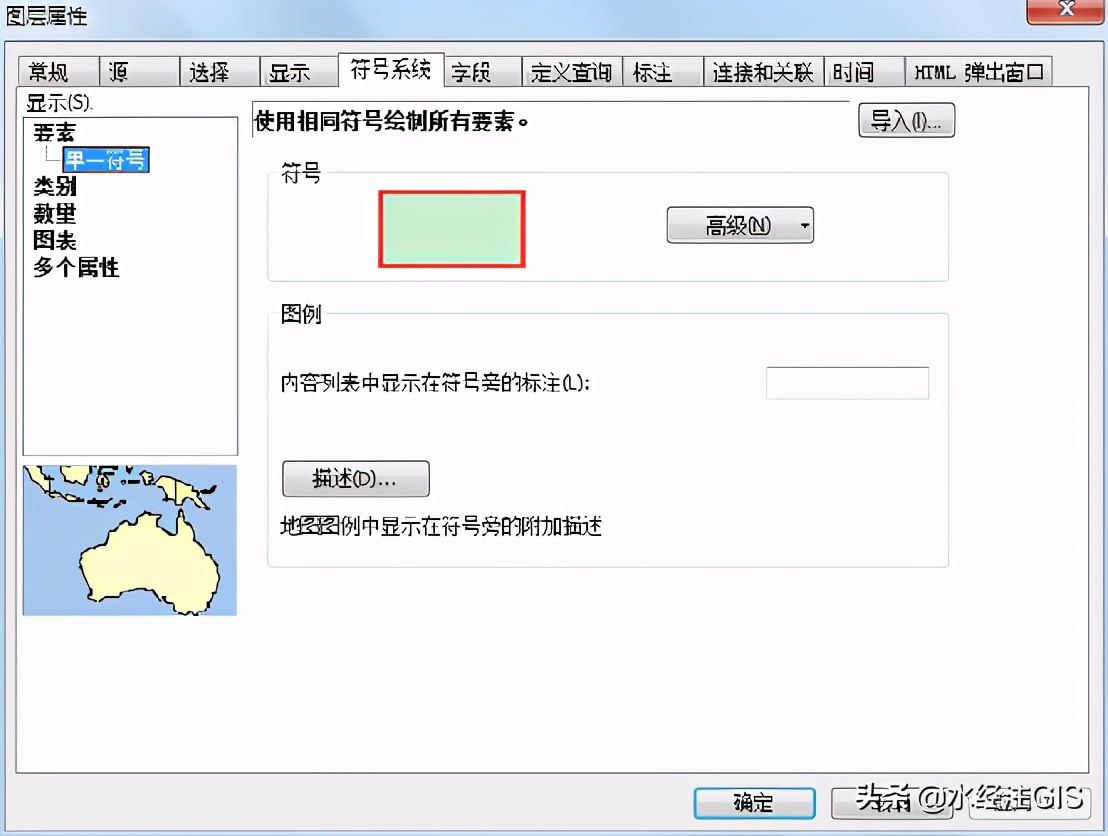

06.修改背景样式 和修改点样式一样,在world图层的图层属性对话框内,选择符号系统选项卡,点击符号栏内的面按钮。 点击面按钮

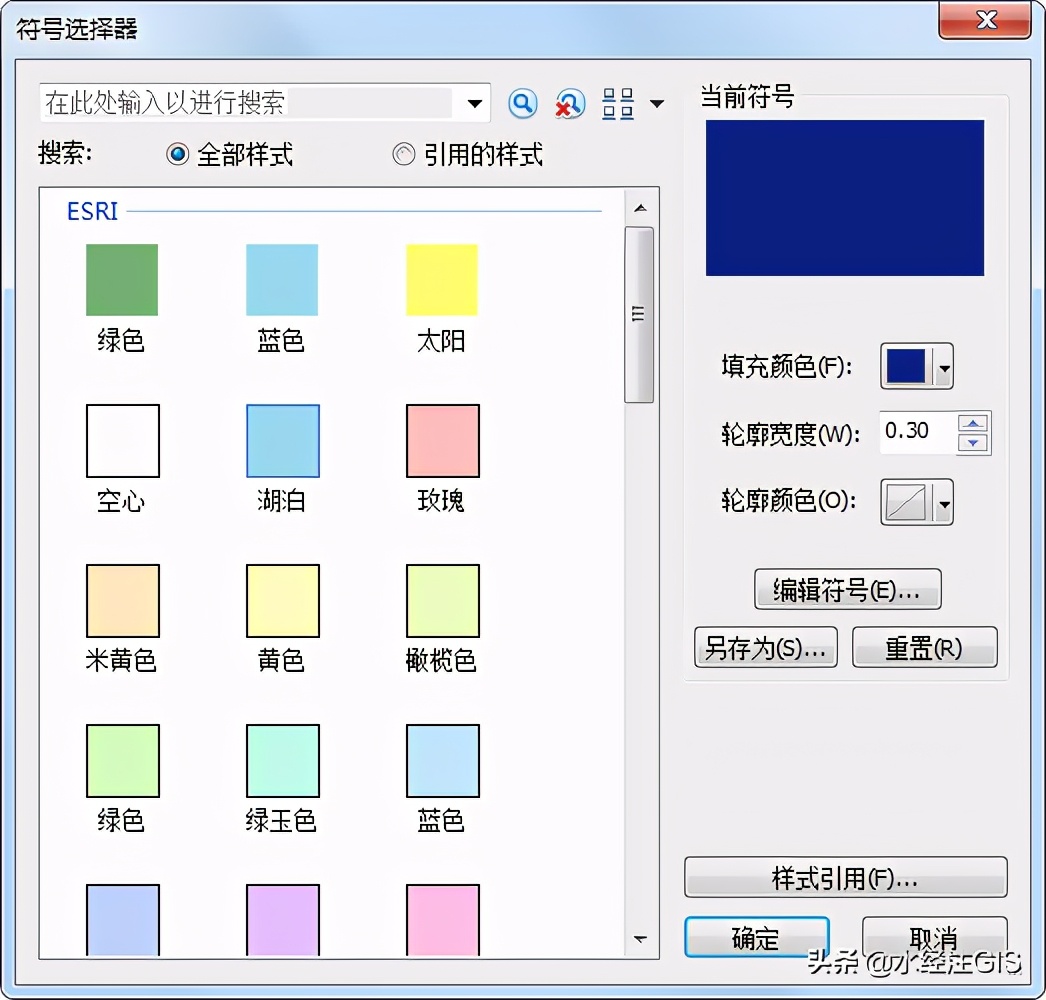

在显示的符号选择器对话框内,设置填充颜色(RGB值:12,30,132),轮廓颜色设置为透明,如下图所示。 符号选择器设置

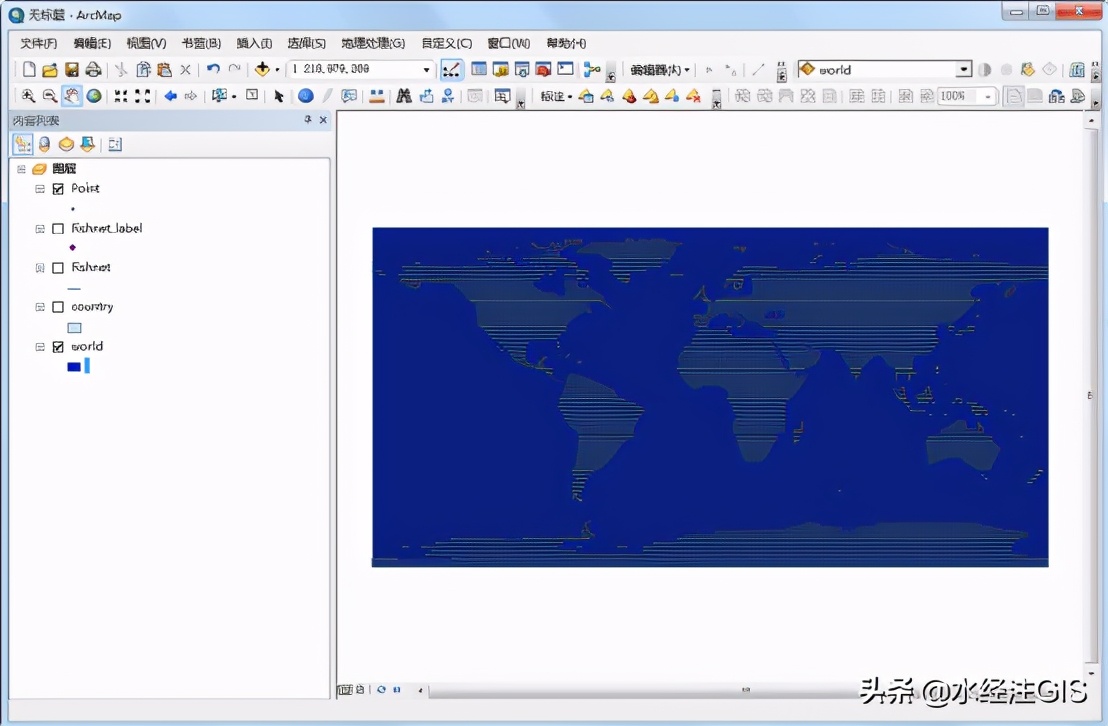

点击确定后完成点阵地图的制作,如下图所示。 制作的点阵地图
07.结语 以上就是如何使用ArcGIS制作新闻1+1演播室点阵地图的详细说明,主要包括了数据来源、制作渔网、选择相交点、修改点样式和修改背景样式等功能。 本教程中所使用的国界数据通过微图软件下载,你可以通过关注微信公众号“水经注GIS”,然后在后台回复“微图”即可获取软件下载地址,当然也可以直接在水经注GIS官方网站下载。 最后,如果您在工作中遇到与GIS相关的任何难题,请通过关注公众号“水经注GIS”并在后台留言告诉我们,我们将针对比较有典型性和代表性的问题提供解决方案,从而将我们“为您提供丰富的地图数据与专业的GIS服务”之宗旨落到实处!
|
