上一篇中我们了解到有两种方式在 ArcGIS 中创建 Python工具，这一篇就来看看如何在标准工具箱中创建脚本工具。

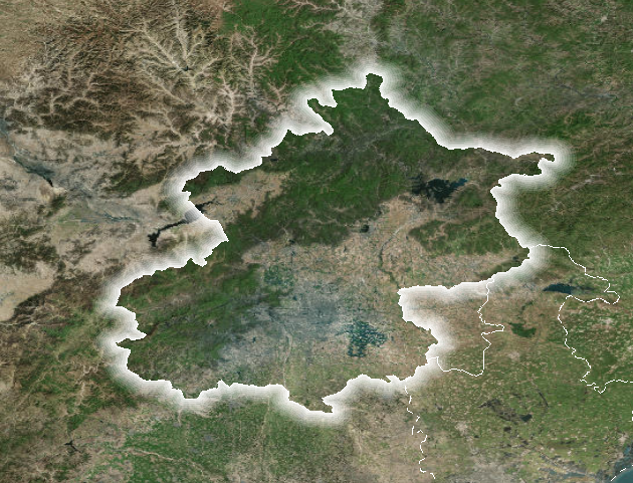

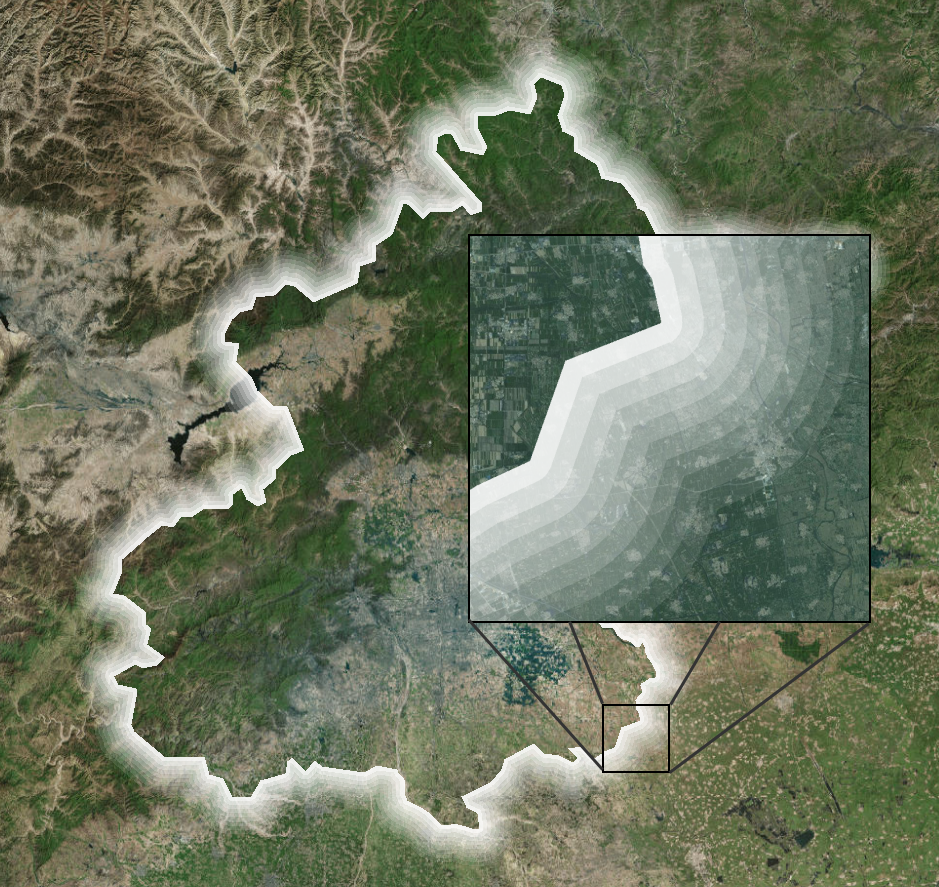

ArcGIS Help 中脚本工具的帮助过于枯燥，在这里，我以一个具体的实例来总结构建脚本工具的过程，我要实现的需求是做个快速实现羽化边界效果的小工具，预期得到如下的效果：
上面效果在ArcMap中完全可以手工运行几个工具实现，但是过程稍微繁琐，那么需求来了，如何做个自定的一键生成羽化边界的小工具？
1 准备Python脚本文件第一步，先写好脚本工具的核心 —— python脚本文件。

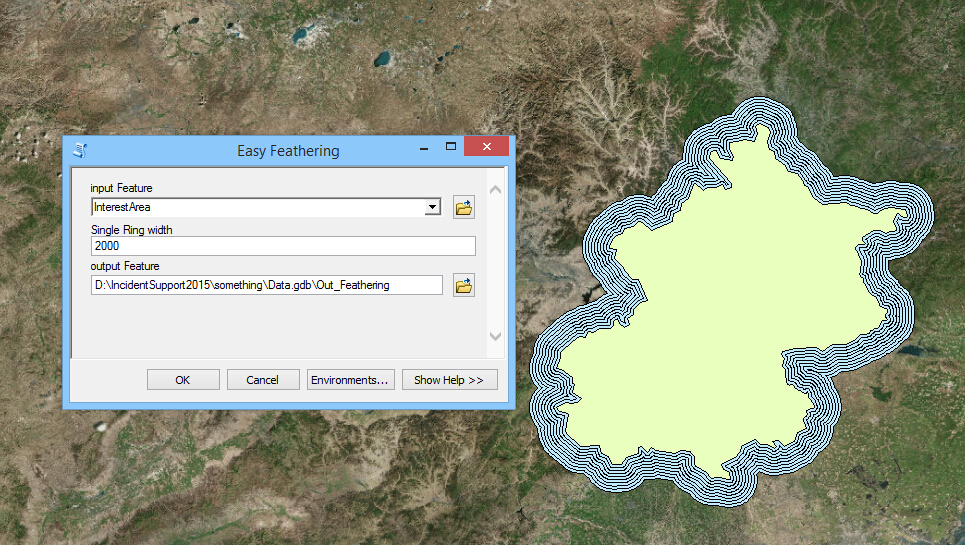

脚本中我希望根据指定环间距自动生成一个9环的缓冲面，然后添加一个字段，用于存储给各个缓冲面的透明度百分比。 看下图就知道我想做什么了：
写一个py文件，将要用到的工具串联起来实现自己的需求，大致是下面的样子。这不是最终要做成脚本工具的版本，只是为了预先了解要如何实现，后面还要修改。
2 脚本工具参数配置有了py文件之后，如何把它塞进工具箱里呢？ 在ArcMap的Catalog窗口中，找一个自己喜欢的任意文件夹，新建一个Toolbox，然后右键 Add –> Script，进入向导，这些操作如果不了解，可以点 这里 查查帮助，照着做即可，不赘述。

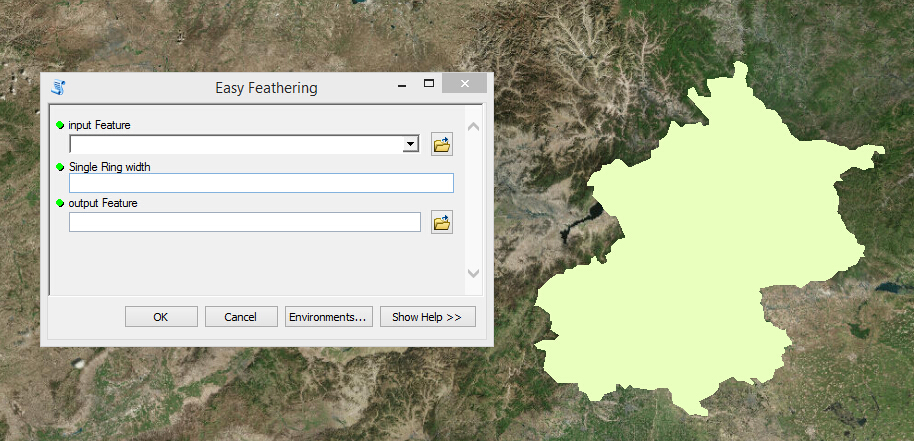

这里我主要说说参数传递。 我希望做好的工具中，我只去指定三个参数，分别是：输入的兴趣区域面（input Feature ），多环缓冲的环间距（Single Ring width ），输出结果（output Feature ）。预览下工具界面：
那么问题又来了，这三个参数如何从工具界面传给真正执行工具的 python 脚本？我们需要对前面的脚本参数定义部分做个修改，使用 arcpy 提供的 GetParameterAsText()函数即可在工具界面和脚本之间传递参数。用下面的代码替换前面对这三个参数的替换：

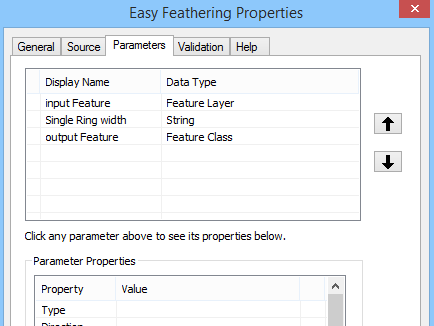

对应的脚本工具参数配置：
为工具配置参数的时候，有2个原则需要遵守： - 工具对话框中的参数顺序必须与脚本中的参数顺序一致。
- 每个脚本工具参数都有关联的数据类型。ArcGIS的地理处理不会将值发送给数据类型不正确的脚本，从这点上看，脚本工具比下一篇要说到的脚本工具箱多了一个优势，就是，在参数值发送给脚本之前会有数据类型检验。

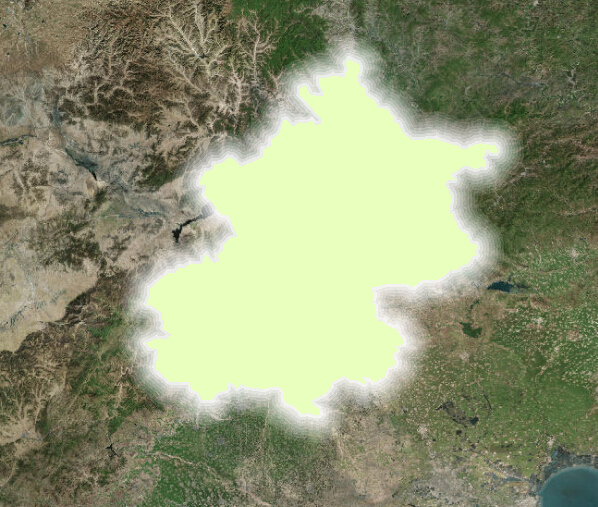

修改Python脚本文件后，现在就运行工具，发现可以得到预期的结果：
但是有点不完美，就是在工具的运行过程中，工具给我返回的信息并不充足，我只知道 “Running Script EasyFeathering …”，而不了解工具在做什么，执行到了哪个步骤。这不是好的体验。
3 消息工具和用户之间的所有沟通均通过消息来实现。接着上一步提出的问题，如何在工具进度窗口中传递消息给用户？ 虽然在开始调试脚本的时候，如开头代码所示，我加了些 Print 语句，方便我了解自己的脚本独立执行时的状态，但是如果运行脚本工具，这些print语句是看不到的。可以使用 ArcPy中提供的有关消息的函数，AddMessage、AddWarning、AddError等向工具进度条界面发送消息。这里我做了个简单的步骤的消息性提示，以及，如果结果没有记录输出，会提示警告。

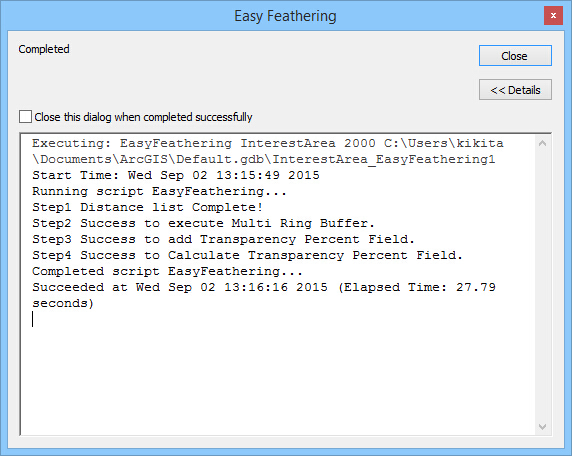

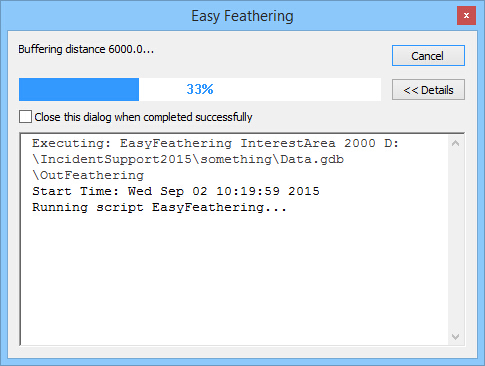

这样在工具的执行过程中，我就收到了消息：
到这里，工具的功能部分就完成了。
4 显示结果图层我进一步希望脚本工具运行之后，自动显示在当前的地图文档中，从而避免重复设置透明度的操作。

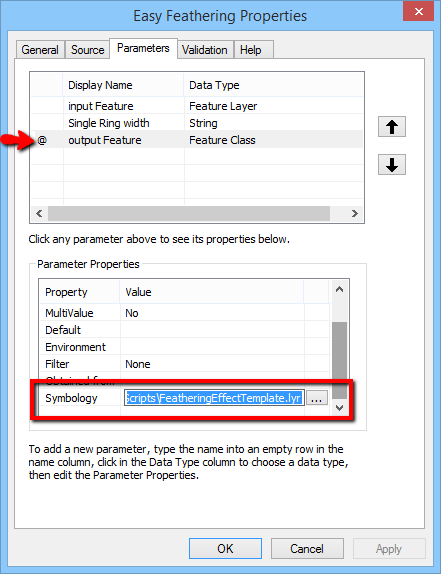

- 为输出参数配置模板图层。

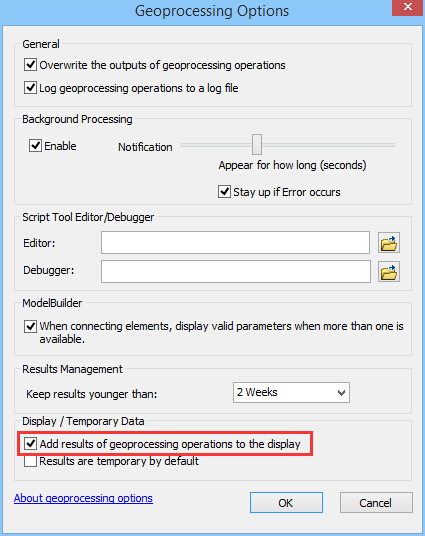

2.在处理设置中，激活设置

这样在运行工具之后，结果即自动添加显示。
5 配置路径如果是在本机使用脚本工具，一般我们会使用绝对路径，但是如果希望分享自己的工具给别人，就要考虑路径问题，也就是新用户运行脚本工具时，相关的脚本文件和其他用到的资源能否访问到。我的工具按照如下的结构组织：
在脚本工具的属性中，可以配置存储相对路径引用 py 文件： PS：但是不要想太多，这个设置仅仅会将脚本文件所在位置按照相对路径存储，而不会将脚本内部的路径进行转换。
这个示例中我还需要用到一个图层文件作为模板，如果希望使用相对路径使用，就建议将符号化信息写在脚本内部，而不是在参数窗口中配置。所以，要继续修改下Python脚本文件。 在脚本文件的最后追加两行代码，我这里将获取与Python脚本文件在相同目录下的lyr文件： # Layer files are located in same folder as the .py file PythonFilePath = os.path.dirname(__file__) params = arcpy.GetParameterInfo() params[2].symbology = os.path.join(PythonFilePath, "FeatheringEffectTemplate.lyr")
# Pass message
arcpy.AddMessage("Finding Feathering Effect Template Layer ..." +"/n"+ os.path.join(PythonFilePath, "FeatheringEffectTemplate.lyr")) OK，路径的问题就解决了。

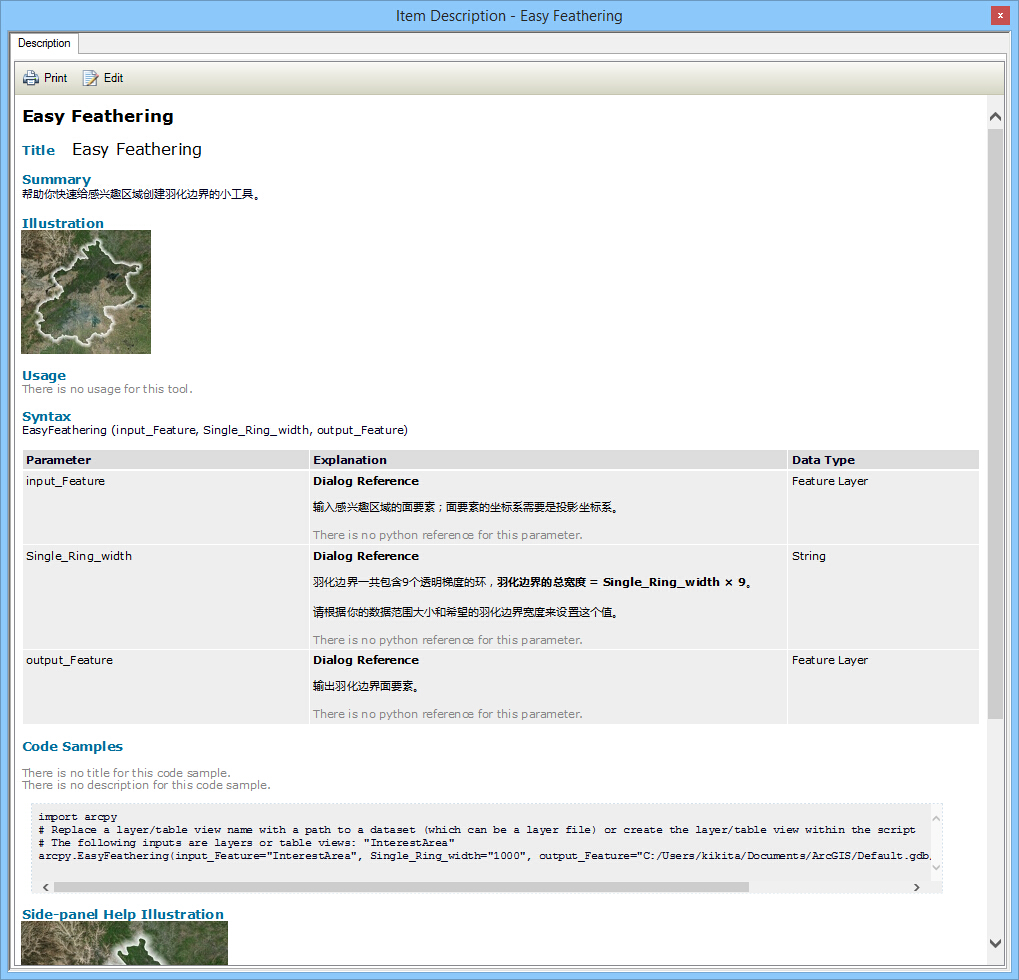

6 帮助文档还可以进一步为工具添加帮助文档，让更多的人了解如何使用这个工具。 在ArcCatalog 或者ArcMap的Catalog 中，在脚本工具上右键，点击 Item Description 菜单，点击 Edit 就可以对工具的帮助文档进行编辑。

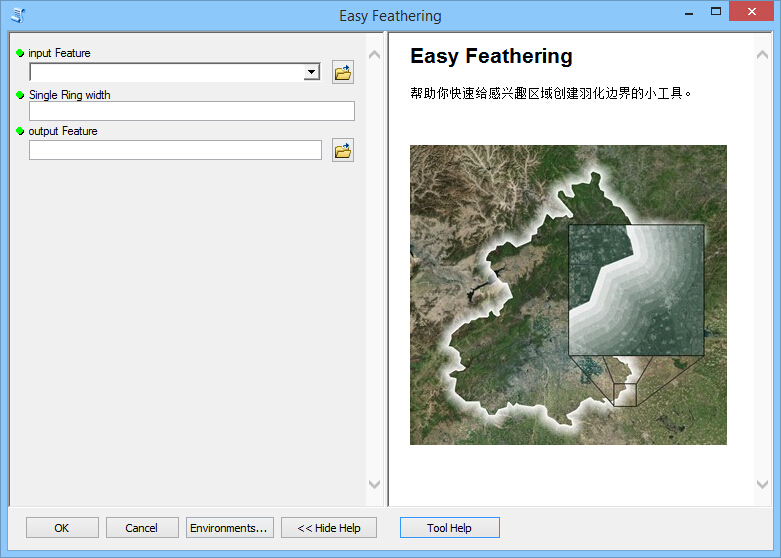

这样当别人打开你的工具时，就看到帮助喽。
好啦，关于ArcGIS 中使用脚本工具的过程就说到这里。
本文转载来自CSDN作者：kikita 版权归作者所有 原文链接：https://blog.csdn.net/kikitamoon/article/details/48135701
|
