遥感图像处理课时八（ERDAS）

远方~ · 发表于 2020-11-19 14:42

一.图像拼接1.图像拼接目的：

图像拼接就是将具有地理参考的几幅互为邻接的遥感数字图合并成一幅统一的新图像。输人图像必须经过几何校正处理或者进行过校正标定。虽然所有的输入图像可以具有不同的像元大小，但必须具有相同的波段数。在进行图像拼接时，需要确定一幅标准图像，标准图像将作为输出拼接图像的基准，决定拼接图像的对比度匹配、以及输出图像的地图投影、像元大小和数据类型。

2.波段数的统一：

见遥感图像处理课时一：https://blog.csdn.net/qq_41496127/article/details/88362072

3.图像拼接步骤：

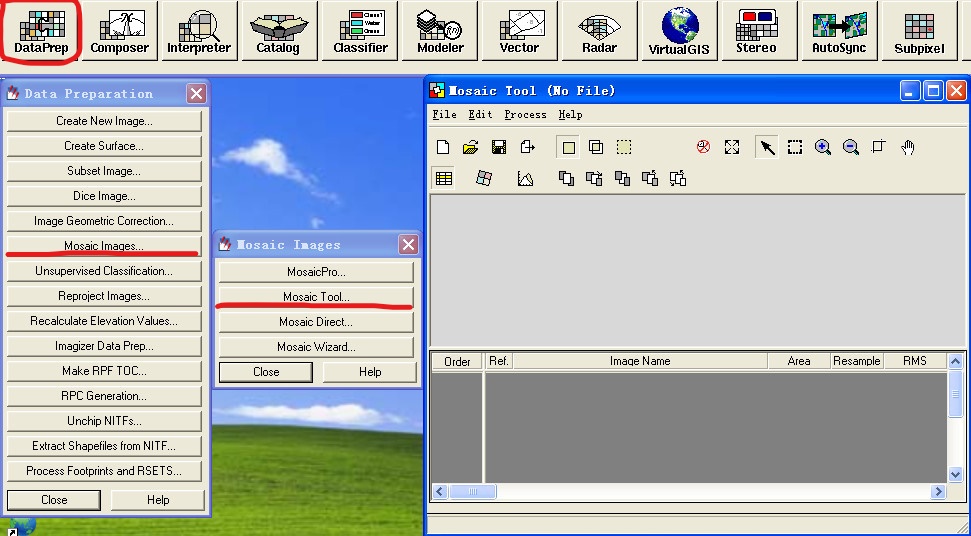

（1）在菜单栏选择 Main，点击 Data Preparation，点击Mosaic Images，打开Mosaic Tool对话框

（2）选择 Display Add Images按钮，打开 Add Images对话框

（3）在 File中选择输入文件，然后在 Image Area Options中进行拼接范围选择：
A. Use Entire Image：使用整个影像
B. Crop Area：使用裁剪区域（按比例进行四周裁剪）
C. Computer Active Area：计算活动区（只利用每幅影像中的有效数据覆盖的范围用于拼接）
D. Template AOI：模板AOI，使用AOI工具绘制的范围
E. Individual AOI：单一AOI，也是使用AOI工具绘制的范围，我也不知道二者有什么不同，欢迎指出
选好之后直接 OK即可

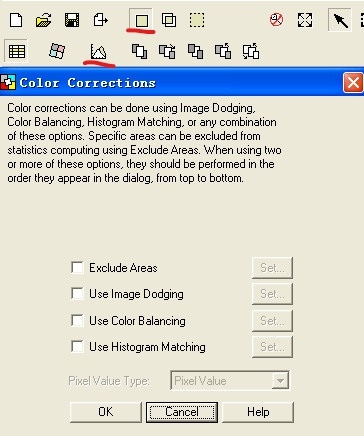

（4）在 Mosaic Tool 工具条选择 Display Color Corrections 按钮，打开色彩校正 Color Corrections 对话框，选择匹配方法：
A. Use Color Balancing：色彩平衡
B. Use Histogram Matching：直方图匹配
（剩下两种我也没有用过）

（5）我使用直方图匹配方法，Matching Method 选择 Overlap Areas，Histogram Type 选择Band by Band，OK，再OK

（6）在工具条选择 Set Moode for Intersection按钮，设置图像关系模型
（7）设置叠加方法(Intersection Method)，设置重叠区像元灰度计算方法(Select Function)。单击Apply按钮应用设置，单击Close按钮关闭Set Overlap Function对话框

（8）在 Mosaic Tool工具条选择输出影像模型(Set Mode for Output Images) 按钮，进入输出模式设置状态。选择 Run the Mosaic Process to Disk 按钮，打开 Output File Name 对话框。或者在 Mosaic Tool 菜单条选择 Process | Run Mosaic 命令，打开 Output File Name 对话框，OK
