遥感图像处理课时二（ERDAS & ENVI）

远方~ · 发表于 2020-11-3 14:29

一.DAT格式文件的处理：对包含2、3、4波段的DAT格式文件进行合成处理，使之成为可用图像1.用ERDAS处理：

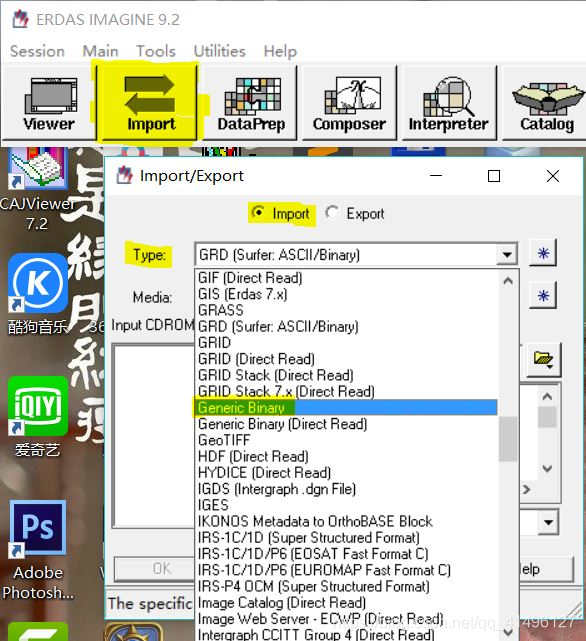

（1）点击转换（Import/Export），选择Import，Type选择Generic Binarv（简记为GB），如下图：

（2）Media选择File：

（3）Input File选择需要转化的dat文件，点击OK，弹出右侧选项卡，Data Format选择BSQ，下方的#Rows、#Cols、#Bands分别填写列、行、波段数（用记事本打开和dat文件一起的aux文件或头文件HEADER.DAT即可找到，且一般是列在前，行在后），如下图：
注意：如果不写输出文件名，则输出文件名和之前相同只是后缀不同

（4）点击OK，重复操作，把3个文件都转化为img文件
（5）使用课时一所学的合成方法合成

2.用ENVI处理：

与合成基本一致，唯一不同就是会出现参数表，解决方法和ERDAS类似，如下图：

二.遥感图像的裁切处理------用ERDAS裁切：在一幅遥感图像中裁切出感兴趣的区域

点击DataPrep模块，选择Subset Image，无论使用哪种方法，选项卡中的Input File、OutPut File、Ignore、Select Layers均为必填项

方法一：

（1）打开要裁剪的图像，右击图像，选择Inquire Box，图像上会出现一个可以调节的矩形框，用矩形框把我们需要裁切的区域框住
（2）与此同时会出现一个随矩形框变化的选项卡，上面有矩形框的范围参数，如图右上角：
（3）在Subset窗口里点击From Inquire Box，使之范围与（2）中相同，点击OK

方法二：

（1）打开图像，点击菜单栏中的AOI，选择框选工具，在图像上把需要裁切的区域框住
（2）点击Subset窗口中的AOI，弹出Choose AOI窗口：

（3）选择Viewer，OK，OK

保存AOI（对比分析）：

（1）点击File，选择Save，选择AOI Layer As，然后输入路径就可以保存AOI数据
（2）再次使用时在Choose AOI窗口要选择AOI File

方法三：（利用现有矢量数据裁切）

（1）打开图像，再导入配套的矢量文件，我这里的矢量是Arc Coverage格式的（文件太不好找了！！！）

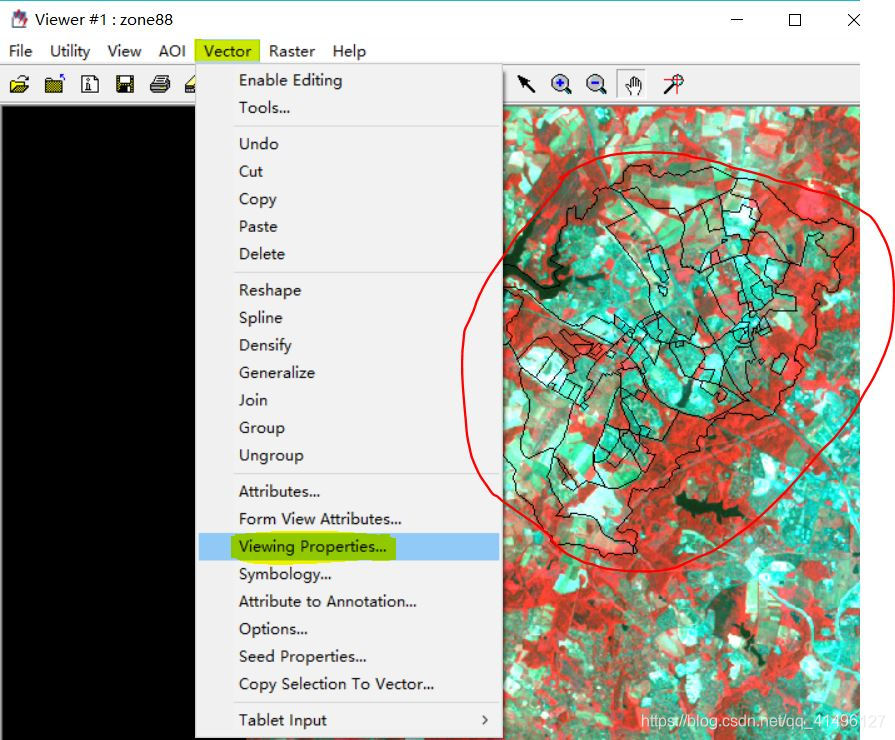

（2）点击菜单栏中的Vector，选择Viewing Properties打开矢量的属性

（3）勾选Polygon，点击Apply，关闭即可，弹出的保存窗口也不用理（属性里好多都是可以改的，如颜色、线条粗细等）

（4）点击需要裁切的矢量范围（会变成黄色），点击AOI，选择Copy Selection To AOI，再点击需要裁切的范围（会出现矩形框）
一次性选中多块区域方法：按住shift键依次选取

（5）之后就和方法二的操作相同了，在Choose AOI选择Viewer，OK，OK

去除裁切后图像的黑色背景：

在导入图像时点击Raster Options，勾选Backgound Transparent，点击OK即可

三.LINK：（方便对比观察）1.在ERDAS中使用LINK：

（1）打开两个不同波段的图像，右击其中一个图像，选择Geo.Link/Unlink，然后点击另一个图像，link成功
（2）取消link操作相同

2.在ENVI中使用LINK：

（1）点击Tools，选择Link，选择Link Displays，弹出对话框点击OK，link成功
（2）取消link操作相同

四.ERDAS叠加显示：1.前提：在视窗中打开两个图像：

先打开第一个图像，再打开第二个图像是注意在Raster Options内取消勾选Clear Display，点击OK

2.混合显示：（透明度显示）

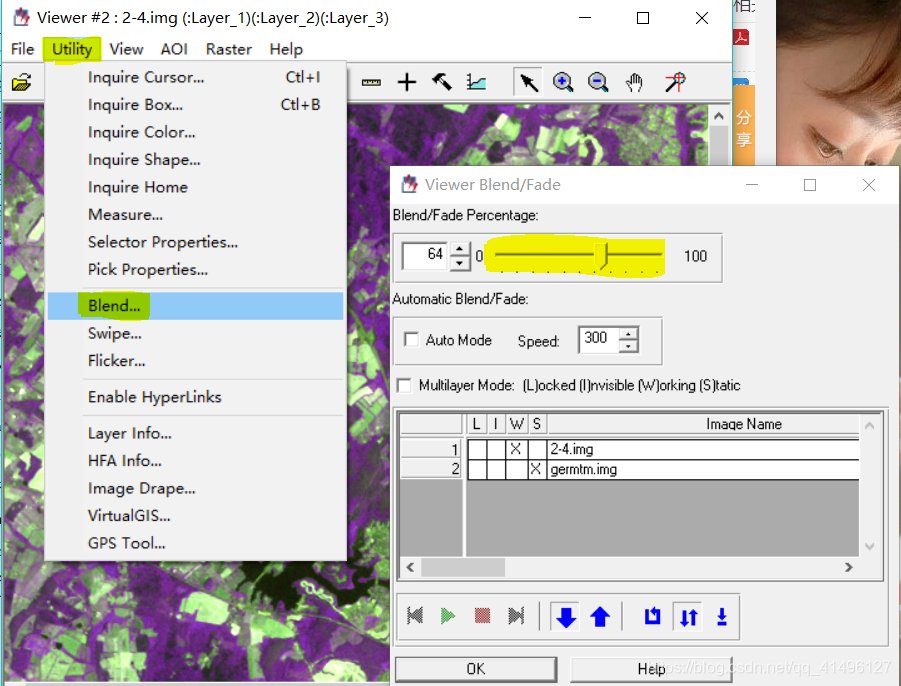

点击Utility，选择Blend，拨动调节钮即可观察效果

3.卷帘显示：（推推棒）

操作同2
