今天给大家带来的干货是【ArcGIS根据DEM提取等高线和高程点转至CAD】,欢迎大家收藏查看!

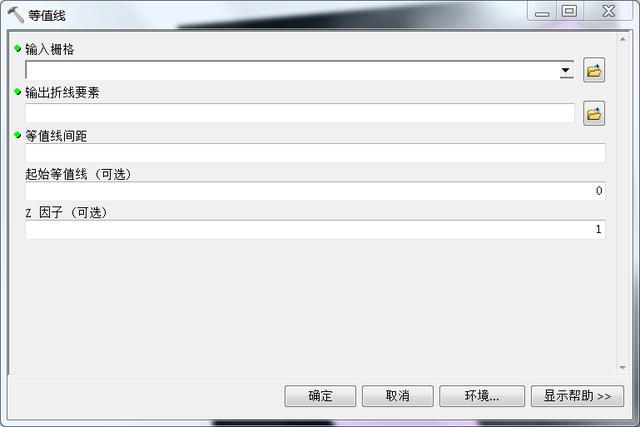

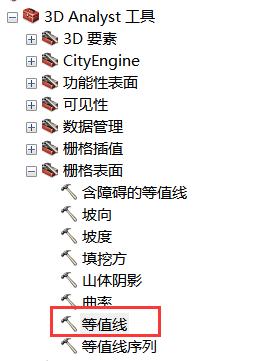

第一步:根据dem提取等高线
![](https://p3-tt-ipv6.byteimg.com/large/pgc-image/35675199152d45788089eb8d8ea95285)
![](https://p26-tt.byteimg.com/large/pgc-image/9542879294274fb7955fa549d49341b2)

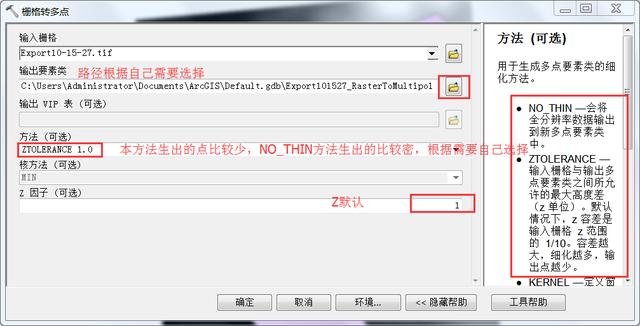

2.提取高程点
![](https://p6-tt-ipv6.byteimg.com/large/pgc-image/6be1e100ee894376b2a25aae6a2ac46a)
![](https://p9-tt-ipv6.byteimg.com/large/pgc-image/cdb6465145574e6db682c51dd64d4bb3)
![](https://p3-tt-ipv6.byteimg.com/large/pgc-image/73e70d8dd158439493a7327c76b2ad20)

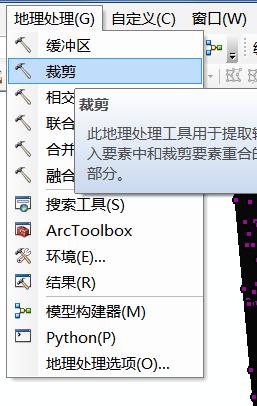

3.处理结果如上图,覆盖了整个dem,需要裁剪相应的范围,直接选取工具栏最上拦地理处理下面的裁剪工具:
![](https://p1-tt-ipv6.byteimg.com/large/pgc-image/a5d7043157a245feb8d5594646c1c9fb)
![](https://p9-tt-ipv6.byteimg.com/large/pgc-image/4ffa0b66dc484b5eac51c4a6908d1555)

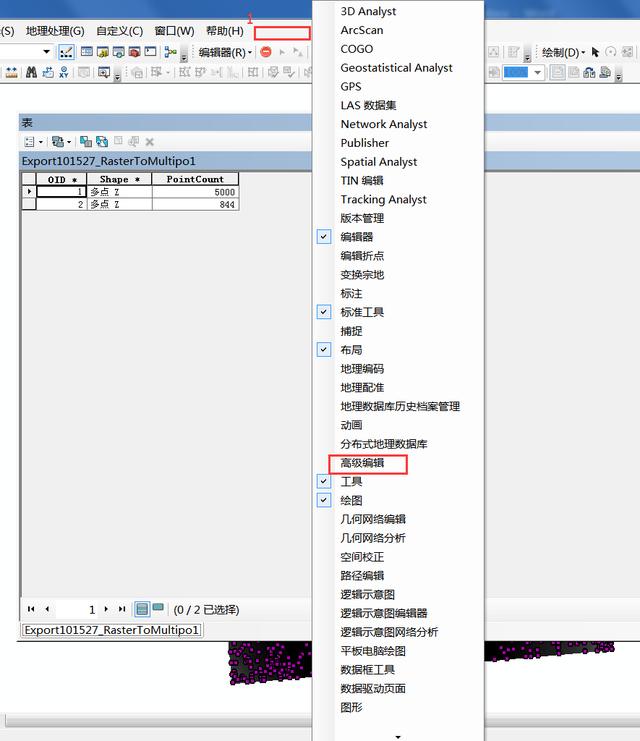

4.裁剪好的点属性表打开如下图,需要打散,调出高级编辑工具,在工具栏空白处右键,把高级工具打勾,如下图:
![](https://p1-tt-ipv6.byteimg.com/large/pgc-image/14d37fb5adf645c28d176cceb5100c5e)

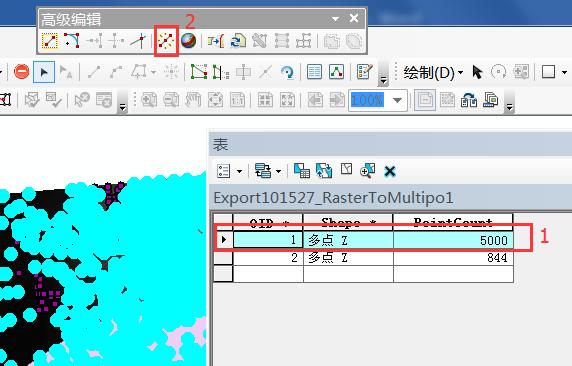

5.开始编辑,选中点,用高级编辑里面的分解工具,把点打散:
![](https://p6-tt-ipv6.byteimg.com/large/pgc-image/f70b203783904d2f9d0ad4167e9db1ae)

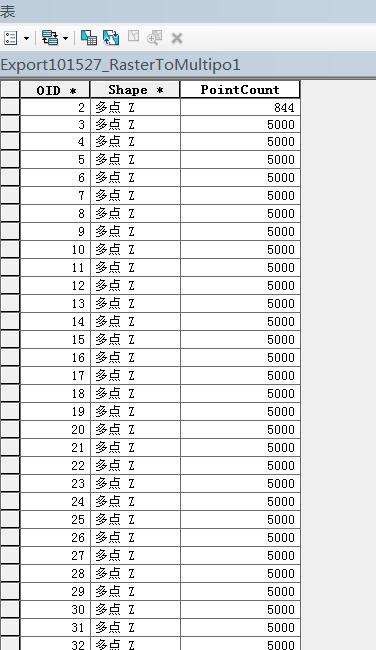

可以看到点变多了,但是现在点里面没有高程值
![](https://p26-tt.byteimg.com/large/pgc-image/952d2316c957452eba41b5d43729ba3d)

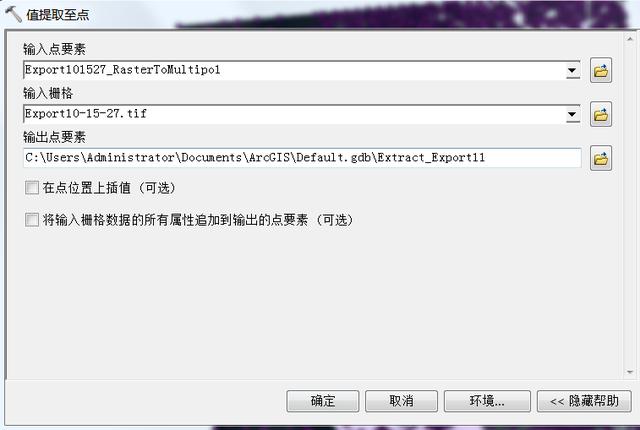

6.高程值的赋值,调用下图中的值提取至点:
![](https://p9-tt-ipv6.byteimg.com/large/pgc-image/e7699dfd8a2f47839c61d81d0bf3c604)
![](https://p26-tt.byteimg.com/large/pgc-image/f4ae1e921048400b82cb4d8409c4774a)

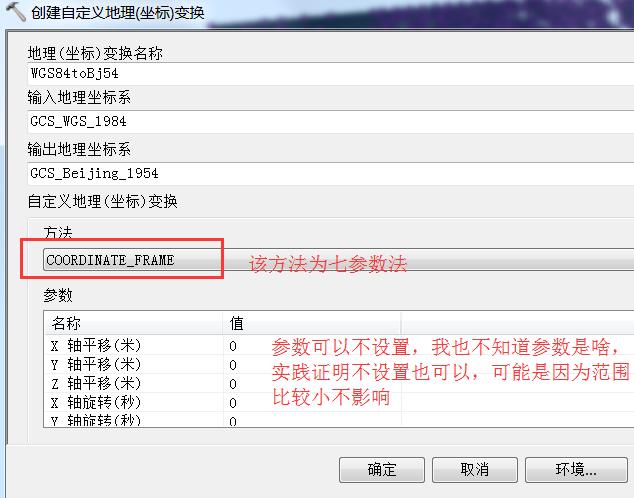

7.到这一步点和线已经提取完成,接下来就是转换为54的坐标系和投影,以点为例:
选取数据管理工具中的投影和变换
![](https://p6-tt-ipv6.byteimg.com/large/pgc-image/fc18eede70214aa98b07873fba4460ff)
![](https://p9-tt-ipv6.byteimg.com/large/pgc-image/b0cf70b511a44c2987dc7789850411d9)
![](https://p9-tt-ipv6.byteimg.com/large/pgc-image/67d9f4801c3843c3aeeaefccda20e6fe)

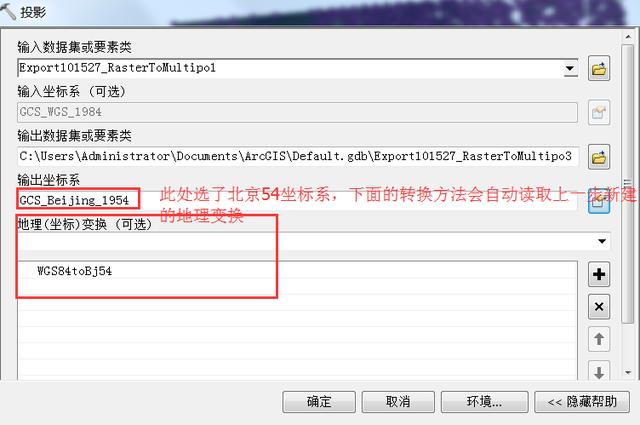

8.接下来就是对点进行投影,但这一步只是把地理坐标系换成了54的:
![](https://p9-tt-ipv6.byteimg.com/large/pgc-image/a6f95d7f95124266b54311f55d74207d)
9.这一步处理好的点新打开胡看到坐标仍然不对,这就需要下一步对投影进行设置成54的相应带,该数据区域为96度带,选取相应的就行:
![](https://p6-tt-ipv6.byteimg.com/large/pgc-image/114cd5a8a3264685ab19b6b8fa709586)
10.属性表打开,新建三个字段X,Y,Z。X和Y值采用右键计算几何的方式获取坐标值,Z值的高程值采用右键字段计算器的方式等于
![](https://p6-tt-ipv6.byteimg.com/large/pgc-image/5c772da5d82a40c2a2af282a99f74e9c)
栅格值(即DEM的高程值,这里是在值提取至点那一步提取好了的)
![](https://p6-tt-ipv6.byteimg.com/large/pgc-image/07475f23f8ce4107b90871e351f63934)

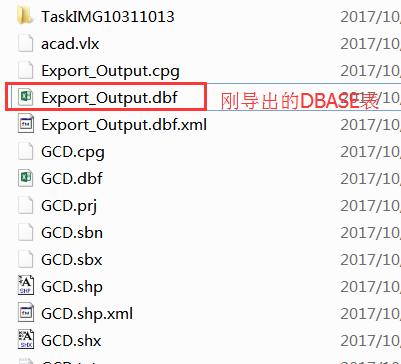

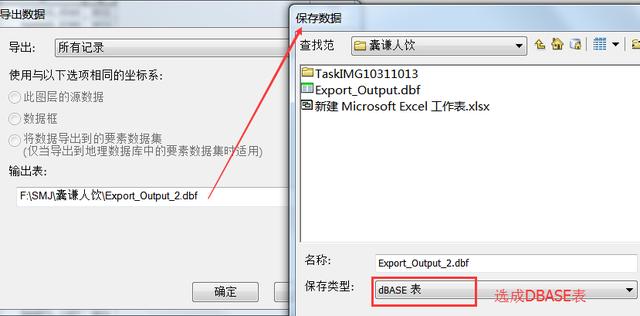

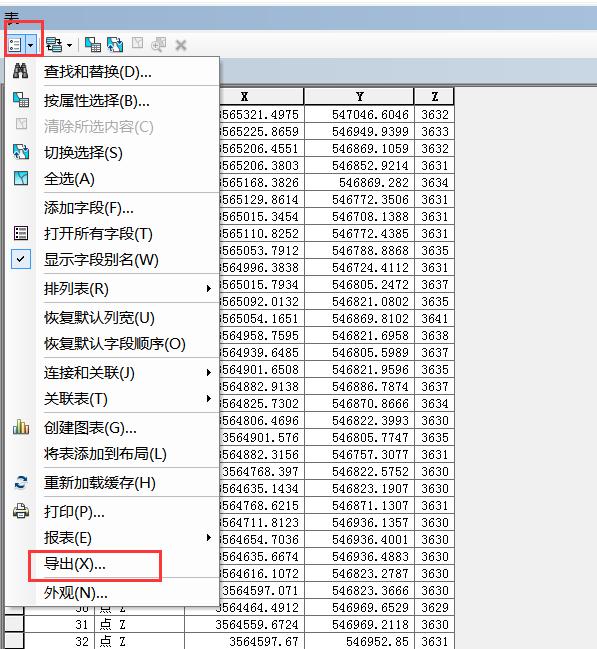

11.本次处理之后的点再新打开会看到坐标已经正确了,要在CAD里面显示出高程值,需要把点处理成dat文件:
![](https://p3-tt-ipv6.byteimg.com/large/pgc-image/0bfc663d71e24ea9887315f26b5aa4b3)
![](https://p26-tt.byteimg.com/large/pgc-image/1e374b8ed0b440bcb49d994efe0b70c8)
![](https://p1-tt-ipv6.byteimg.com/large/pgc-image/fd98262c390b42b2a6576700bb5af095)
12.在外面用excel把dbase表打开,把单元格格式设置成数值3位小数(几位自选,我觉得3位已经够精确了)
![](https://p1-tt-ipv6.byteimg.com/large/pgc-image/973fd7fc6fd848e48e87371f98639db4)
最后将dbase里面的数据复制粘贴到文本文件里面,保存成dat,用cass展点导入,OK。
文档来自于百度文库,
向原作者致谢,仅供学习交流之用!
