讲解了surfer和Voxler在场地污染调查中数据可视化的方法。包括制作采样点位图、超标点位图、污染等值线图、钻孔三维可视化、污染物分布范围三维可视化等。 课件下载地址：
surfer交流群：198216160
课程大纲：
1.【Surfer篇】数据二维可视化
1.1数据处理-坐标转换我们原始的采样点数据最常见的是地理坐标系-度分秒格式的数据，如下图所示。这种数据格式（文本型）是不会被Surfer(或其他GIS)软件所能识别的，所以在成图前，我们需要把这种格式的数据转换成Surfer(或其他GIS)软件所能识别的数据格式（数值型）。 转换前 我们可以利用课件里的常用小工具.xls这个EXCEL文件实现度分秒与度的坐标的互转。AB列输入十进制单位的坐标，CD列即可自动生成度分秒格式的坐标 FG列输入度分秒格式的坐标，HI列即可自动生成度分秒格式的坐标十进制单位的坐标 常用小工具.xls这个EXCEL文件同时提供中央经线换算功能。可以根据所在地的经度快速计算计算出其三度带(六度带)情况下的带号和中央子午线 利用常用小工具.xls把度分秒格式坐标转换成十进制坐标后，可以利用surfer坐标转换功能，把地理坐标转换成高斯投影坐标 Surfer没有的坐标系可以通过导入方式导入，比如本次课程导入中央经线为120度的三度带坐标系。 转换后成果如下表所示
1.2制作采样点位图并转KML
当我们把坐标格式转换为数值型后就可以利用Surfer处理数据了。必备的一张图就是我们的设计点位图（施工前）、采样点位图（施工后）。创建一个post map即可。其中X是经度，Y是纬度，标注内容为采样点号（设计点号）。底图可以叠加上场地范围、谷歌影像等基础数据（不同数据源图形套合方法）。 当我们需要去场地现场调查时，我们可以把点位图转换为KMZ/KML格式，经优化显示后可在谷歌地球或者奥维等软件上显示采样点如下图所示。
优化后
1.3超标点位图
根据检测值，依据行业规范，可以用不同大小和颜色的点来显示超标点位

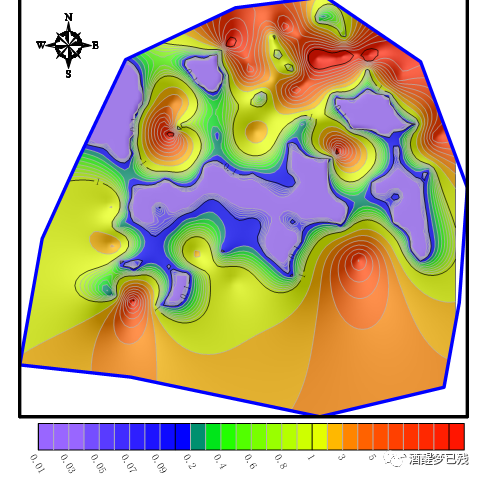

1.4污染异常等值线图根据原始数据网格化插值后可以生成污染等值线图 也可以根据污染值显示污染范围
1.5地下水流向图
需要准备的数据工程号、X、Y、高程(孔口)，静止水位(深度)、标高(潜水面高程，高程- 静止水位所得)。高程(孔口)除了实测外也可以根据场调地形网格文件获取（方法？） 潜水面及流向（瞎编数据，所以看起来比较混乱）
1.6三维样品分布图（Surfer新功能）需要准备的数据。工程号、X、Y、高程(孔口)，取样深度、标高(高程- 取样深度所得)
2.【Voxler篇】数据三维可视化
2.1三维地形表面需要的数据:场地高程网格文件、谷歌地图、矢量地理要素

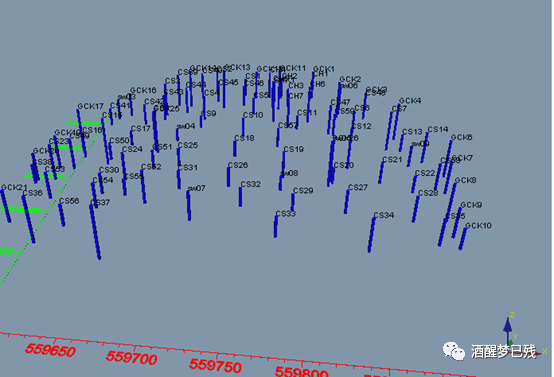

2.2钻孔(岩性)三维可视化
需要的准备数据：钻孔定位表、测斜表、化验表 钻孔模型
岩性(样品)模型
2.3检测数据插值及三维可视化数据插值方法，三维可视化及求取污染体积
检测值大于2的范围分布的表面模型及其体积 检测值大于2的范围分布的块体模型及其体积
3.【番外篇】答疑内容3.1下载场地影像根据场地范围下载影像的方法。 下载带坐标信息的影像 对于无坐标信息图片可以利用地理配准功能对其配准
3.2获取场地高程数据的三种方法根据场地范围下载ALOS12.5mDEM数据 提取场地范围内得DEM数据 根据等高线生成高程GRD文件 根据等高线明码文件插值成高程GRD文件
3.3与CAD数据交换 导入CAD数据 导出为CAD数据 导出带高程数据的等值线
33.4获取(不同程度)污染地块面积及拐点坐标(20200608更新)
4.制作As元素含量不同深度对比图（20200719更新）
4.1.Surfer下制作不同深度对比图 重点掌握制作不同深度对比图的方法
掌握快速统一等值线图样式的方法
掌握快速统一图件大小的方法
4.2.voxler制作不同深度对比图
重点掌握制作不同深度图件的方法 掌握添加图框、坐标轴的方法
掌握添加静态文本、图例的方法 掌握添加三维文本的方法。
|
