目 录
图框制作 投影变换 镶嵌配准 造区方法 工程裁剪 图形裁剪

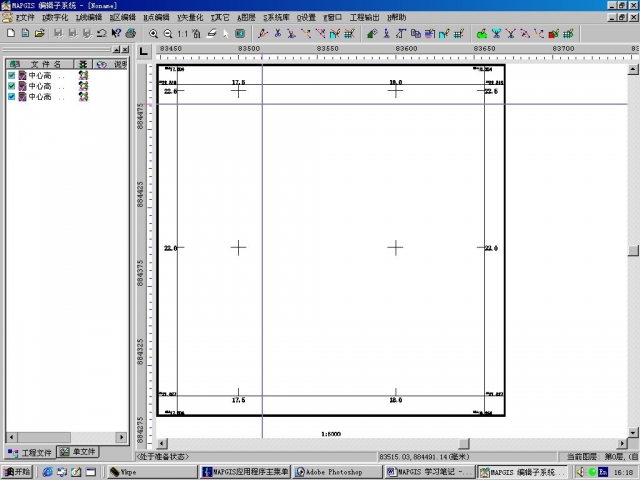

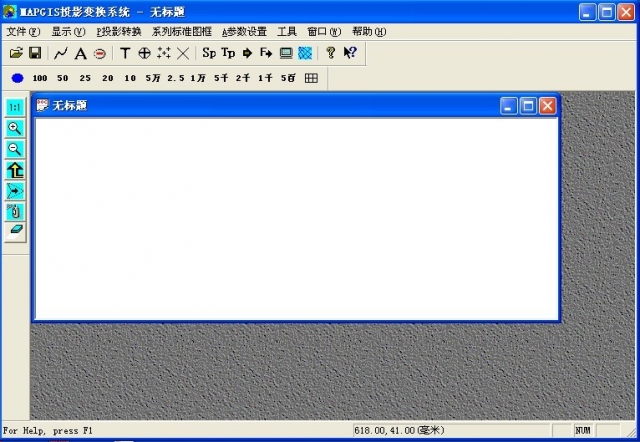

一、图框制作 （一）投影变换 系列标准图框―――鼠标生成矩形图框 详细参数如下： 击 确定 生成图框后，保存WT

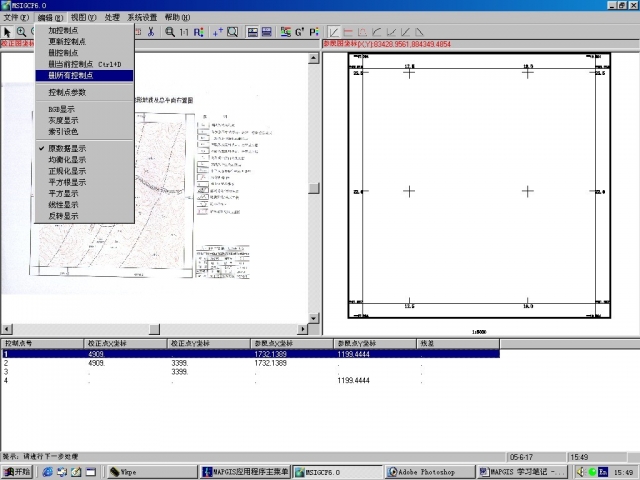

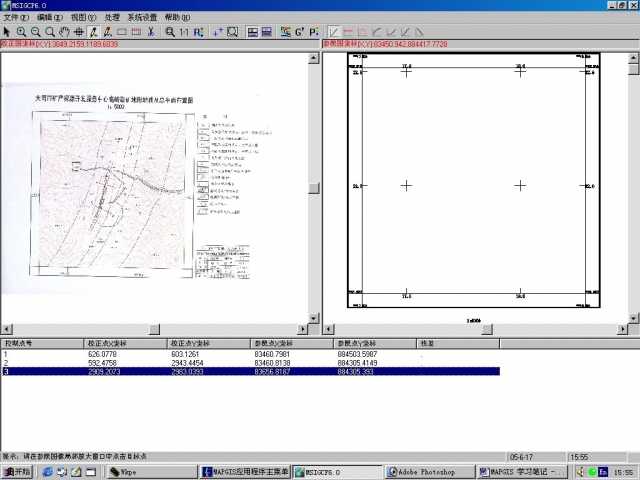

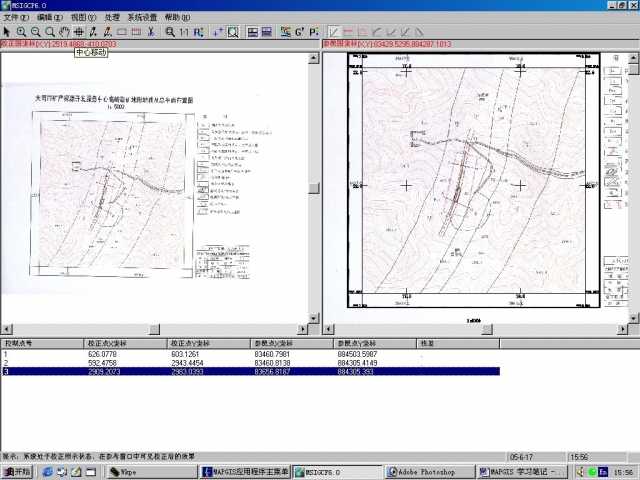

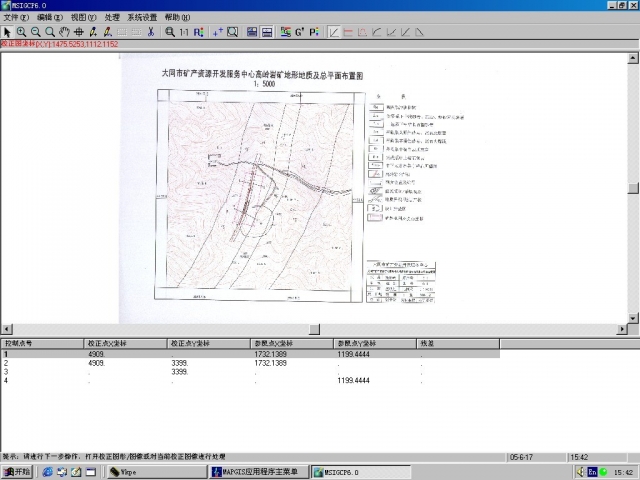

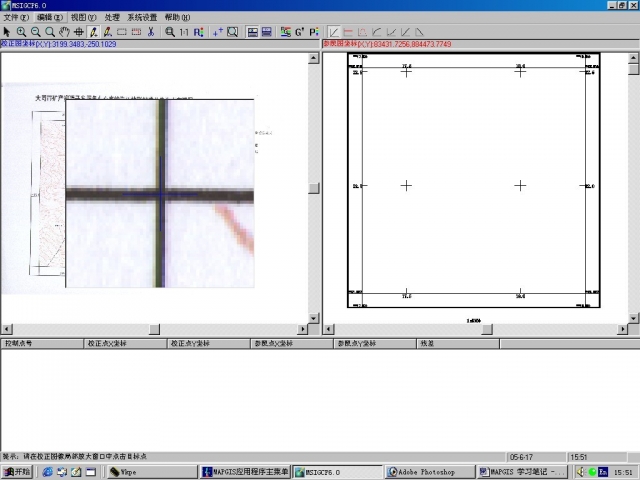

、WL、WP文件。 （二）镶嵌配准 打开校正图像――TIFF格式――保存 打开参考点、线、区文件 编辑――删除所有控制点――添加控制点(3个)―――视图――校正预示

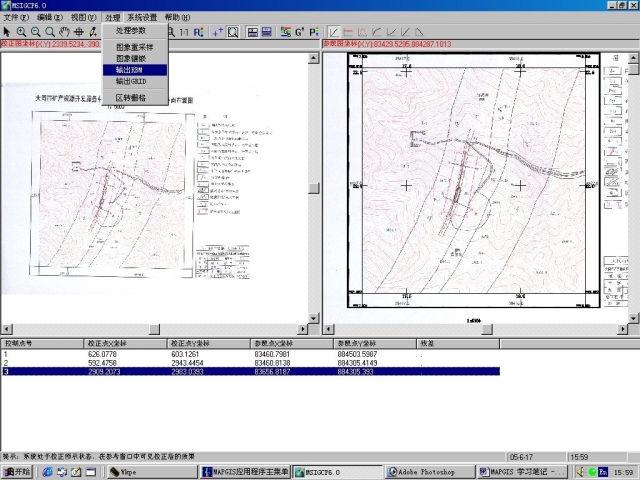

处理――－输出RBM格式―――保存 图框的WT、WL、WP文件制作完毕。 二、造区方法 输入编辑―――新建工程―――添加项目―――图框文件―― *.WT、*.WL、*.WP

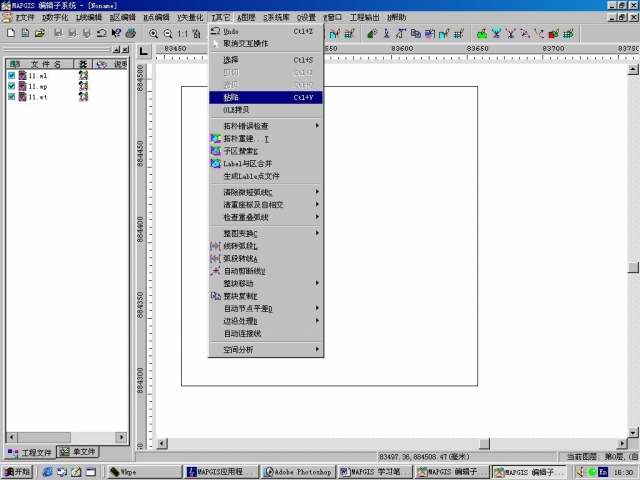

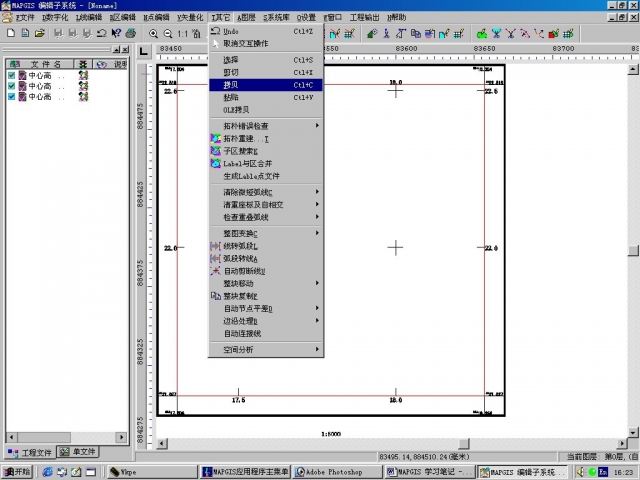

复制图框内廓线：其他―――选择―――拷贝 再次输入编辑―――新建工程―――新建点、线、区文件―― *.WT、*.WL、*.WP 其他―――粘贴 装入光栅文件――

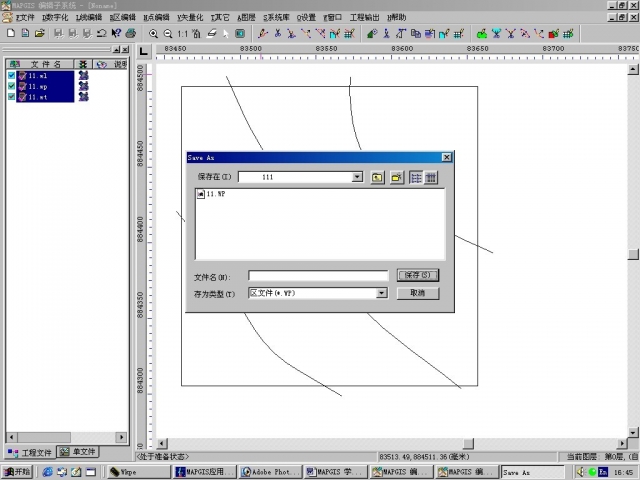

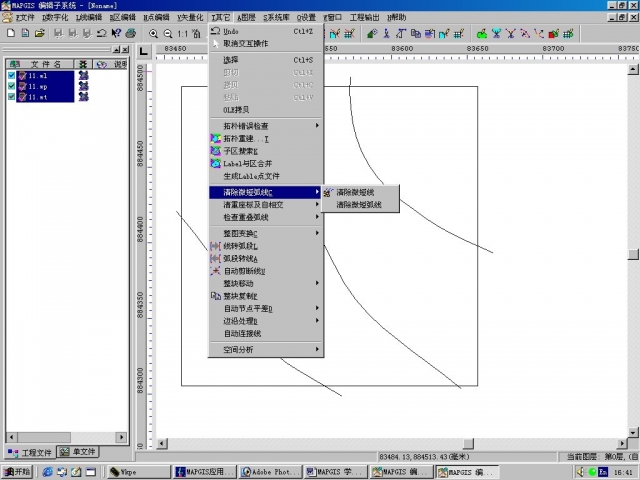

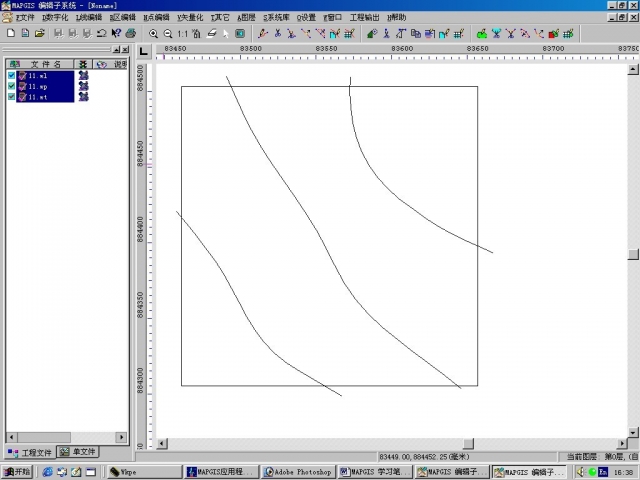

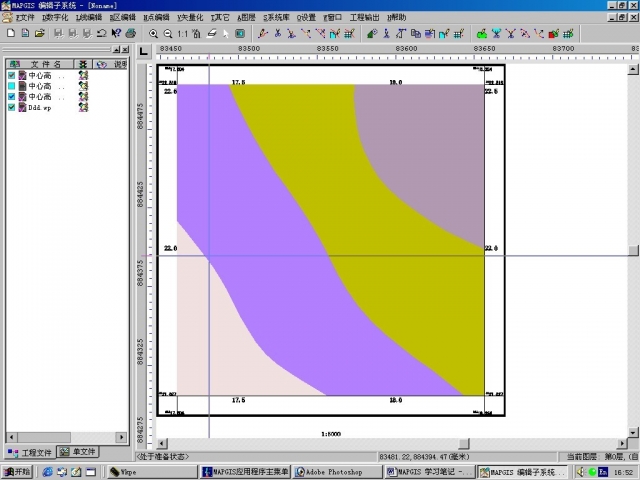

RBM格式―――输入线――光滑曲线 通过以上方法将要做的区的线描下来 其他―――自动剪断线――清除微短弧线－－清除微短线――清重坐标及自相交――清线重叠坐标及自相交－线转弧段 保存区文件 在第一次所新建的工程中将刚才所保存的区添加进来―其他―拓朴错误检查――区拓朴错误检查―――拓朴重建――刷新 通过以上步骤造区完毕。

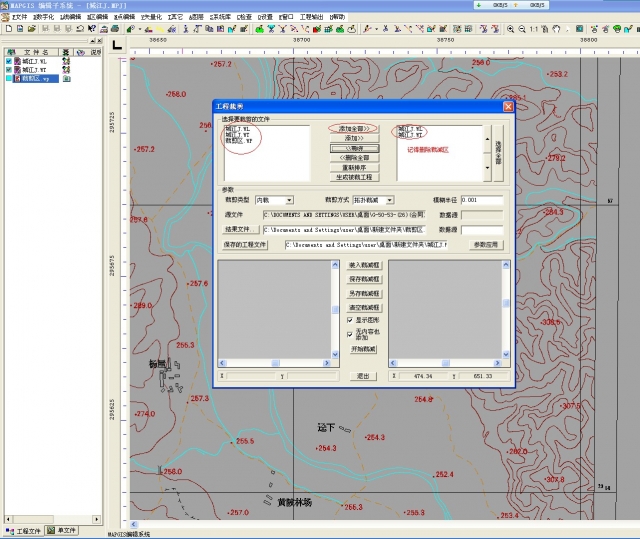

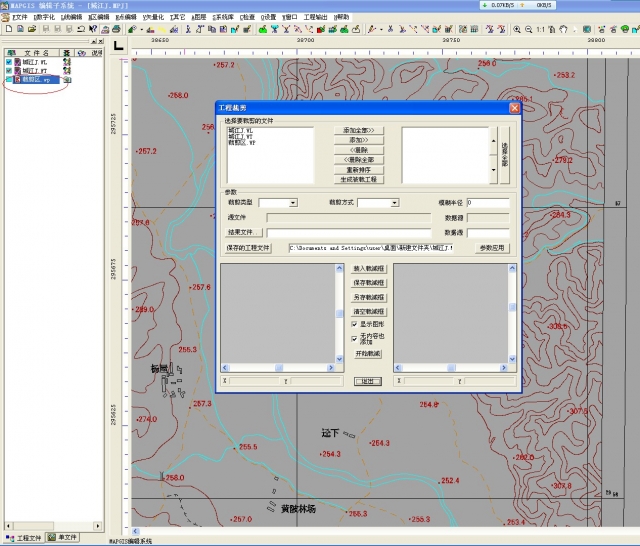

三、工程裁剪

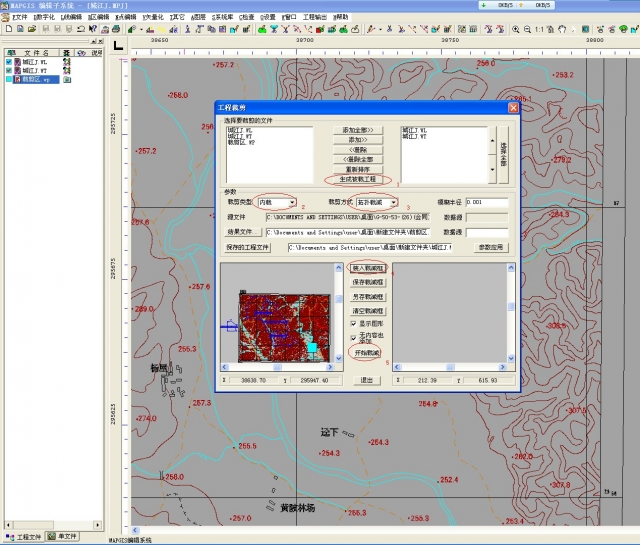

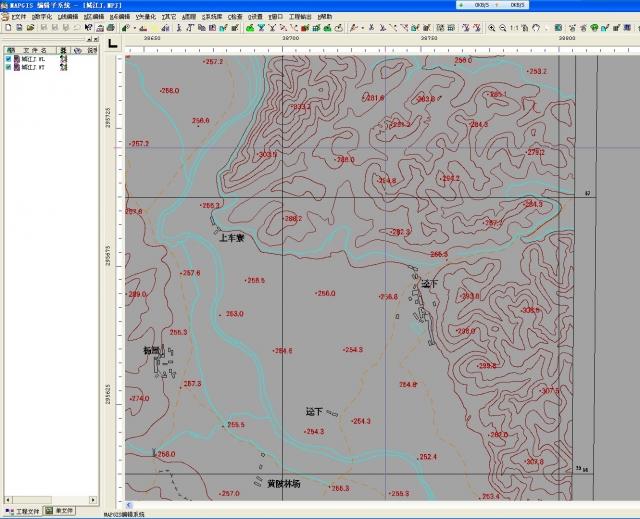

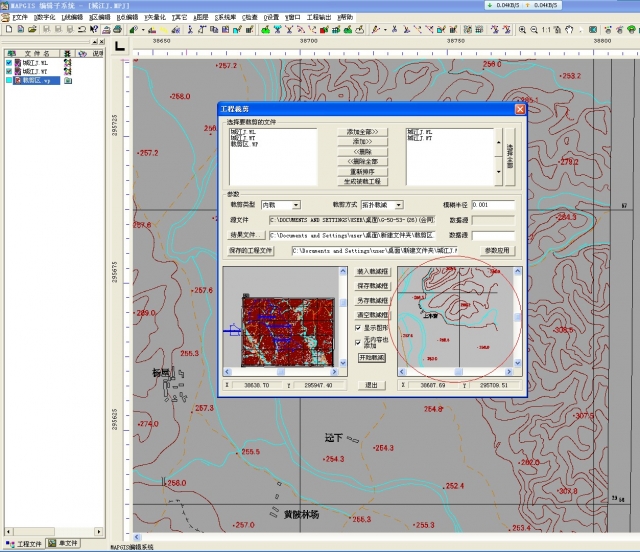

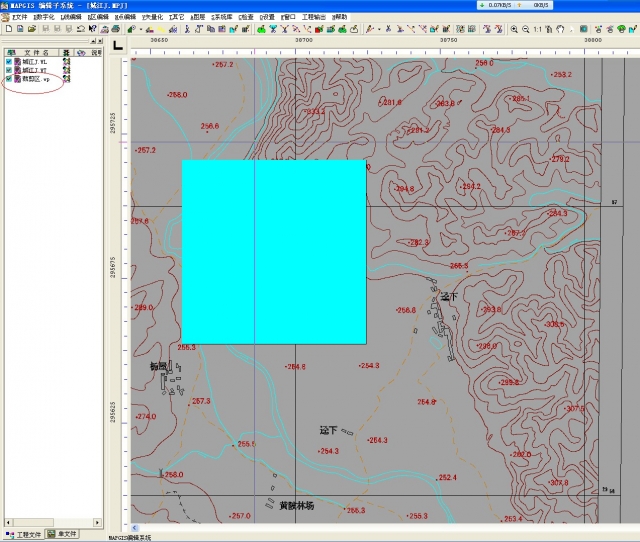

四、图形裁剪 （一）在原图上画出裁剪框，另存线。 （二）打开图形裁剪程序装入点、线、区文件。 （三）编辑裁剪工程――打开裁剪框 （四）裁剪工程――新建 （五）改结果名――修改 （六）OK （七）裁剪工程――裁剪 |
