MapGis实操课堂（一）之软件初探入门

酒醒梦已残

主要内容：

一、mapgis(section)安装及常规设置

---

1.与mapgis K9学习版共存的方法

   （1）禁止证书服务开机启动

   （2）结束K9学习证书ZDLCCSVC

---

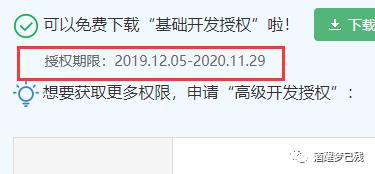

2.延长使用mapgis10.3.4.10软件的另一个办法，获取mapgis10.3.4.10开发者版

---

3.修改背景

---

二.mapgis基本介绍

1.界面介绍

---

2.文件类型

---

（1）点

点是地图数据中点状物的统称，是由一个控制点决定其位置的符号或注释。它不是一个简单的点，而是包括各种注释（英文、汉字、阿拉伯数字等）和专用符号（包括圆、弧、直线、五角星、亭子等各类符号）。它与线编辑中“线上加点”的点的概念不同，“线上加点”的点是坐标点。所有的点图元数据都保存在点文件中（* .WT）

---

（2）线

线是地图中线状物的统称。MAPGIS将各种线型（如点划线、省界、国界、等高线、路、河堤）以线为单位作为线图元来编辑。所有的线图元数据都保存在线文件中（* .WL）

（3）区

区通常也称面，它是由首尾相连的弧段组成封闭图形，并以颜色和花纹图案填充封闭图形所形成的一个区域。如湖泊、居民地等。所有的区图元数据都保存在区文件中（* .WP）

---

（4）图层

在GIS的应用中，同一文件中有多种类型的地理要素。如一个线文件中可能包括等高线、公路、铁路、河流等多种类型的线。为了便于编辑和管理，一般情况下，可以把同一类型的地理要素放到同一图层，例如：将所有的铁路线都放到铁路图层，而把所有的等高线都存放到等高线图层，这样所有的图层都叠加起来就构成了一个完整的线文件。特殊情况下，一个图层也可存为一个单独的文件。

---

（5）工程

一个工程由一个或一个以上的点文件、一个或一个以上的线文件和一个或一个以上的区文件组成。点、线、区、图层、工程之间的相互联系。

---

3.图形编辑器操作约定

（1）鼠标两键的使用

鼠标左键和右键经常需要相互切换才能灵活使用。在使用左键单击和右键单击时，单击右键有且只有两个功能：①弹出窗口菜单。②结束用户当前的操作。除此以外的其它功能则都通过鼠标左键实现。左键按下接受用户的输入，右键完成用户的当前操作。

---

（2）拖动

按下鼠标左键不松开，移动鼠标到适当位置后松开鼠标左键。移动鼠标的这个过程就叫拖动操作。鼠标左键松开后，拖动操作结束。常用拖动操作有：开窗口、存部分文件、流方式造线、造椭圆线、园心半径造圆线、园心半径造弧线、造矩形线、造平行四边形，移动一组线(弧段)、复制一组线、删除一组线、线(弧段)加点、线(弧段)移点、结点平差以及点编辑中的绝大部分操作。

---

（3）用键盘

若使用键盘，Enter，Esc，Space分别相当于鼠标左键按下、右键按下和左键放开。←、→、↑、↓可左右上下移动光标，每次一个象素；小键盘中的←、→、↑、↓每次可移十个象素；Shift按下时，移动←、→、↑、↓，可摸拟鼠标的拖动操作。

---

（4）常用快捷键

F4键(高程递加)：这个功能是供进行高程线矢量化时，为各条线的高程属性进行赋值时使用的。在设置了高程矢量化参数后，每按一次F4键，当前高程值就递加一个增量。

F5键(放大屏幕)：以当前光标为中心放大屏幕内容。

F6键(移动屏幕)：以当前光标为中心移动屏幕。

F7键(缩小屏幕)：以当前光标为中心缩小屏幕内容。

F8键(加点)：用来控制在矢量跟踪过程中需要加点的操作。按一次F8键，就在当前光标处加一点。

F9键（退点）：用来控制在矢量跟踪过程中需要退点的操作，每按一次F9键，就退一点。有时在手动跟踪过程中，由于注释等的影响，使跟踪发生错误，这时通过按F9键，进行退点操作，消去跟踪错误的点，再通过手动加点跟踪，即可解决。

F11键（改向）：用来控制在矢量跟踪过程中改变跟踪方向的操作。按一次F11键，就转到矢量线的另一端进行跟踪。

F12键（抓线头）：在矢量化一条线开始或结束时，可用F12功能键来捕捉需相连接的线头。

---

（5）参数

• 座标点可见



将图元的座标点或线、弧段上座标数据点用红色小“+”显示在屏幕上，便于用户编辑。该项初始状态为OFF，每次选择该功能就将该选项状态取反。在ON状态下，系统将对屏幕上的数据点标上红色“+”。

• 弧段可见：



该项初始状态为OFF，每次选择该功能就将该选项状态取反。在ON状态下，编辑器显示区并显示弧段，在OFF状态下，编辑器显示区不显示弧段。

• 还原显示：



该项初始状态为OFF，每次选择该功能就将该选项状态取反。在ON状态下，对线图元，编辑器将按线型来显示线，如某条线的线型为铁路，编辑器依此线为基线来生成铁路；对区图元，编辑器将显示区的内部填充图案。

• 数据压缩存盘：



该项初始状态为OFF。图形数据经过编辑 (如：删除、加点等)后，有的数据在逻揖上被删除，但物理上并没有被删除，造成数据冗余。该项状态为ON时，存盘时系统自动将冗余的数据删除。

• 拓扑重建时搜子区：



若该项状态为ON，则在建拓扑过程中，自动搜索子区，解决子区嵌套问题。

• 符号编辑框可见：



若该项状态为ON，在库编辑时，自动出现在视窗中。

• 使用十字大光标：



若该项状态为ON，则光标为大“十”字。

• 透明显示：



针对面图元显示而设置，一般情况下面图元显示为覆盖方式，显示时会将先显示的图元覆盖，设置透明显示后，面元显示时不再覆盖先显示的图元。

一些用户常将文件按不同目的分类，分别放在不同目录中。例如，程序和数据分开；不同的图需要放在不同目录中，以便于管理。

• 置系统参数



选中本菜单项后弹出一对话框,可以修改平行双线的距离(供造平行线时使用),结点搜索半径(供自动结点平差使用),裁剪搜索半径,插密光滑半径,坐标点间最小距离值等选项。

• 编辑地图参数



可用此功能选择地图的比例尺，为在图上测量距离提供参数。

---

4.正确新建一个工程的方法

状态栏显示坐标的方法：

（1）显示实际坐标

（2）显示6度带坐标

（3）显示3度带坐标

（4）显示经纬度坐标

视频观看地址：
