概述

这几天或许大家都被云南的15头亚洲象北迁刷屏，经常在短视频或者新闻中看到，不仅在国内，在国外，这群大象的迁移也引起了广泛的关注，这里，我们通过新闻报道的信息，使用GIS的方式，教大家如何绘制大象北迁的路线图。

数据来源

本教程所使用的数据是从水经微图中下载的卫星图，除了卫星图，常见的GIS数据都可以从水经微图中下载，你可以通过关注微信公众号“水经注GIS”，然后在后台回复“微图”即可获取软件下载地址，当然也可以直接在水经注GIS官方网站下载。

水经微图

绘制途经点

根据新闻报道，从3月大象开始北上迁徙至今，主要经过了墨江县、元江县、宝秀镇、大维堵小寨组、洛河乡与大营街街道交界处、后河村、晋宁区这些地方，我们先在地图上标注出来这些点。

打开水经微图，新建一个名为途经点的图层，如下图所示。

新建图层

在右上方的地名处依次搜索途经点，如下图所示。

搜索途经点

在搜索结果处标注一个点，并注明名称，如下图所示。

标注途径点

依次完成所有途经点的标注，如下图所示。

所有途经点

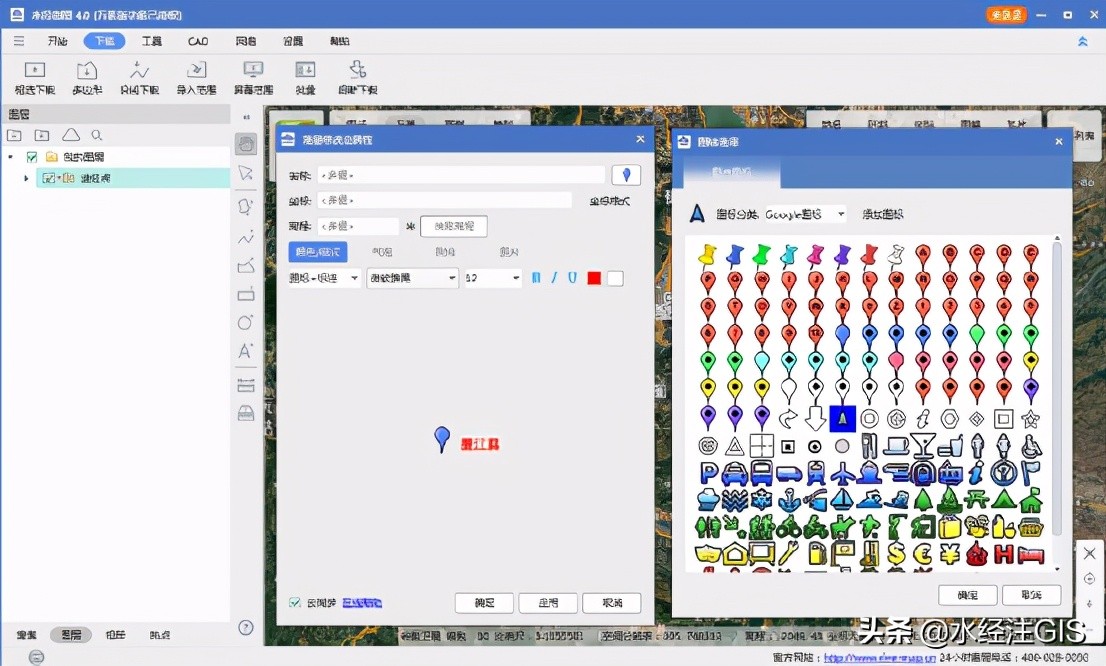

如果对途经点的样式不满意可以修改点的样式，如下图所示。

修改途经点样式

修改过后的途经点如下图所示。

修改后途经点

绘制路线图

绘制完途经点后，绘制路线就变得简单了，有两种方式，一种是直接在地图上进行线路的绘制，另外一种是根据点的坐标直接生成线路。

如果是直接在地图上绘制，点击图层工具栏内的线工具绘制线即可，如下图所示。

绘制线路

设置好相关属性，完成线路的绘制，绘制完成的线路如下图所示。

绘制完成的线路

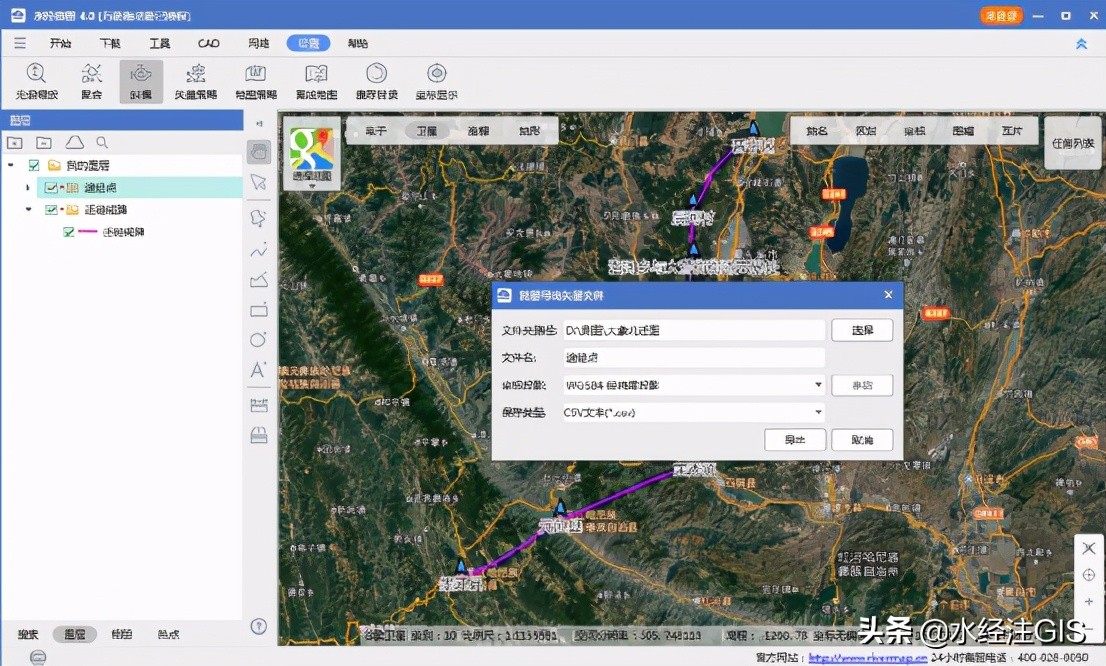

如果是采用软件生成，首先我们需要将绘制的途经点导出点坐标。

导出坐标点

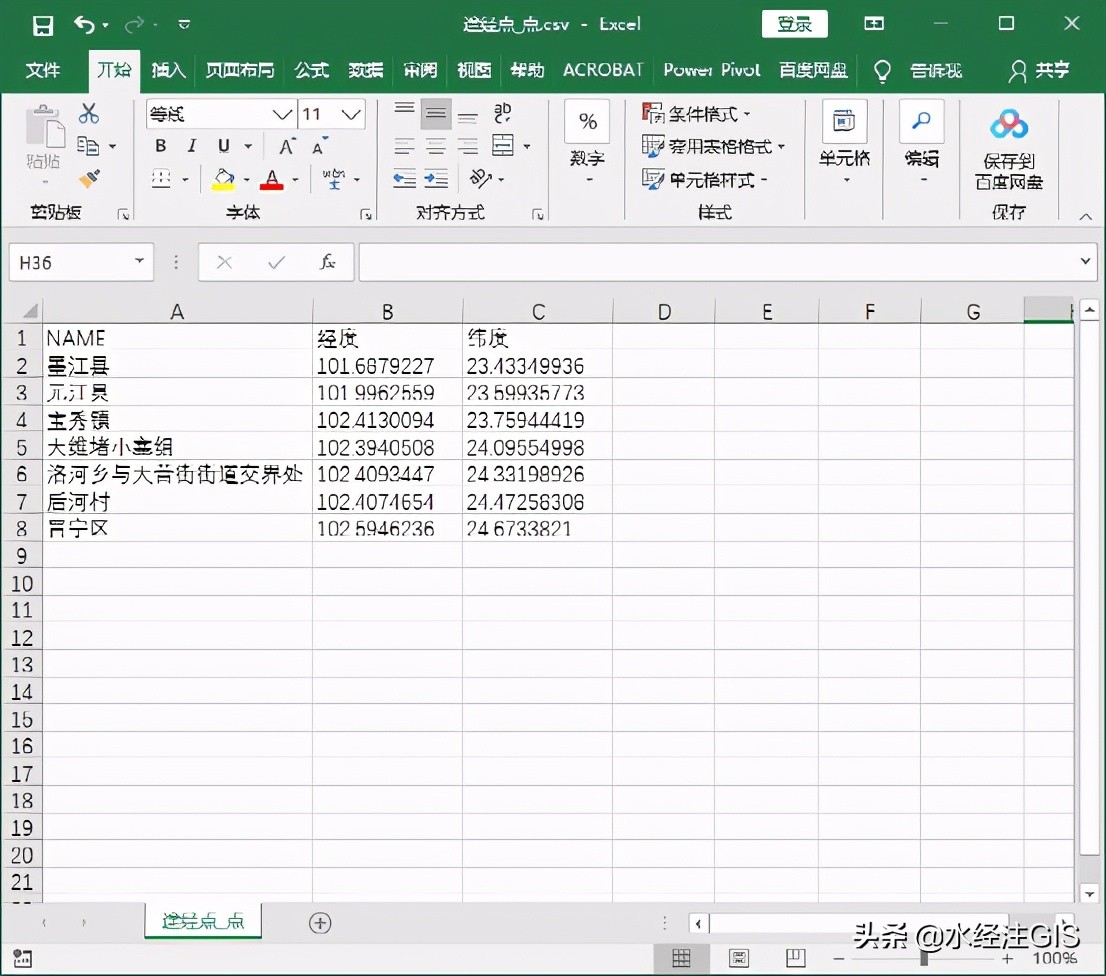

导出完成后打开可以看到途经点坐标，如下图所示。

导出的点

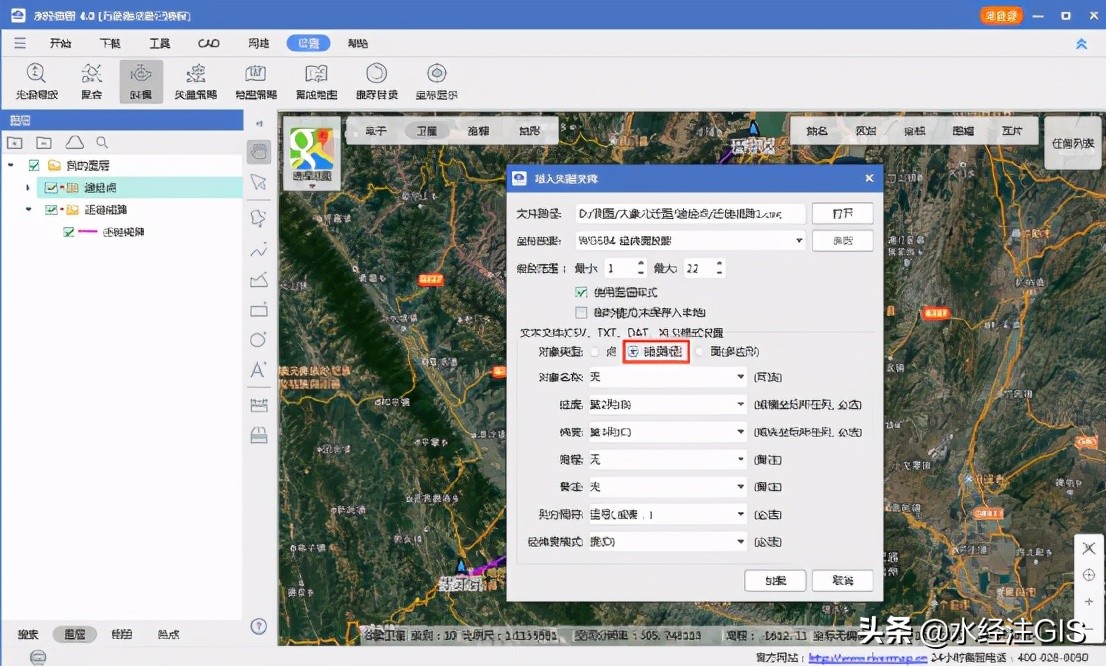

将导出的点导入微图，设置导入为线，如下图所示。

设置导入为线

点击确定后可以得到迁徙路线，如下图所示。

迁徙路线

导出路线图

点击下载，选择屏幕范围，将屏幕范围内的地图下载（当然，也可以自己框选下载范围，根据自己的需求选择下载方式），如下图所示。

按屏幕范围下载

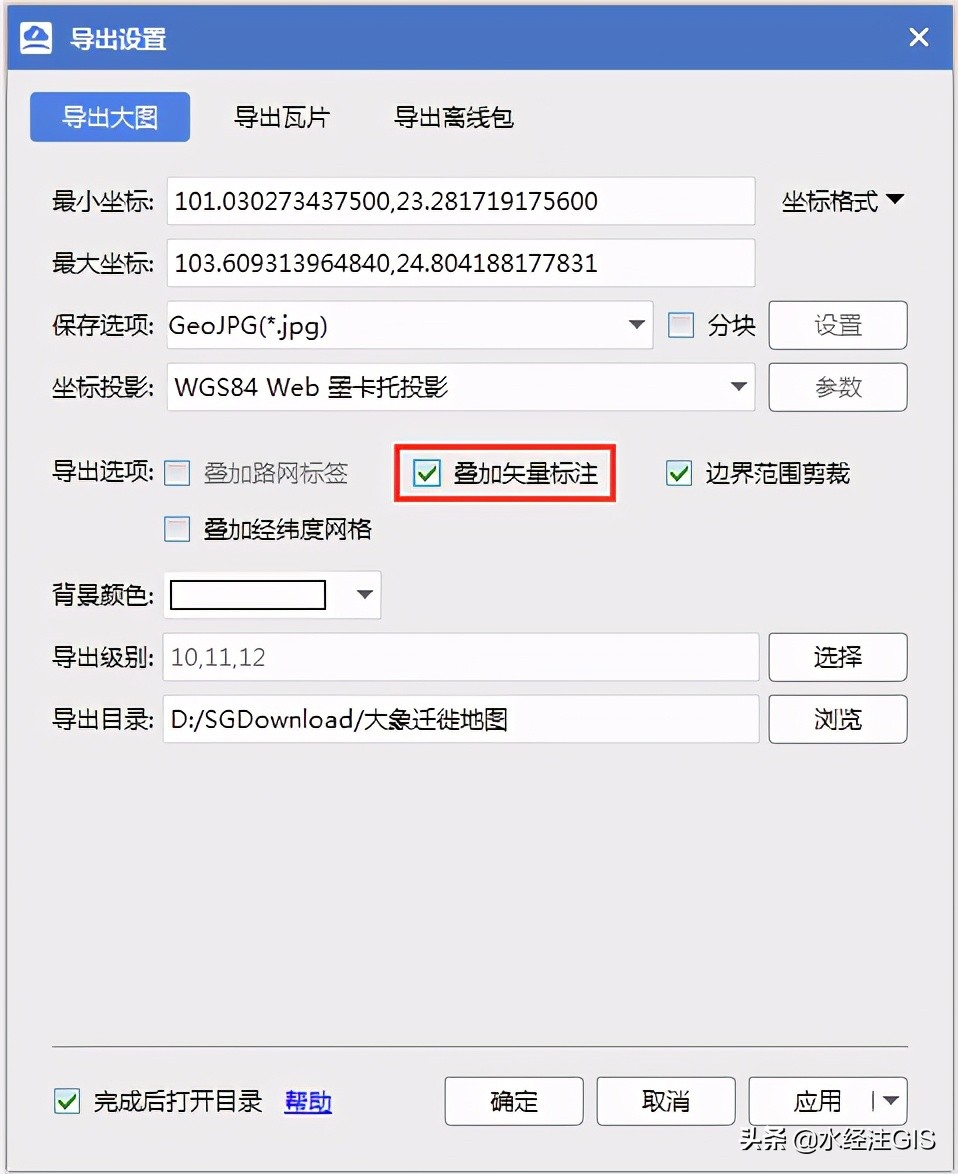

导出的时候勾选上叠加矢量标注，如下图所示。

勾选上叠加矢量标注

导出后打开图片，可以看到制作的路线图，如下图所示。

制作的路线图

结语

以上就是绘制云南大象北迁路线图的详细说明，主要包括了数据来源、绘制途经点、绘制路线图和导出路线图等功能。

本教程中所使用的数据为水经微图中下载的卫星图数据，你可以通过关注微信公众号“水经注GIS”，然后在后台回复“微图”即可获取软件下载地址，当然也可以直接在水经注GIS官方网站下载。
